Tous les schémas sont tirés des documents cités en bibliographie
|

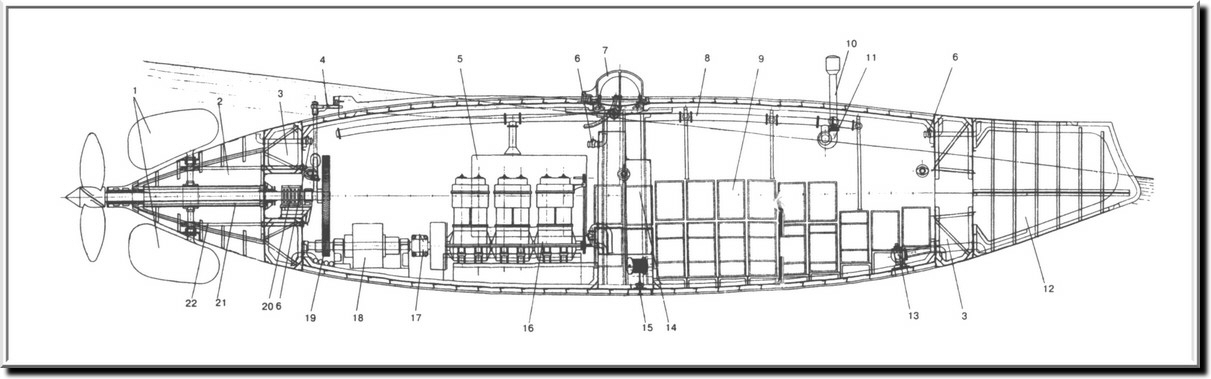

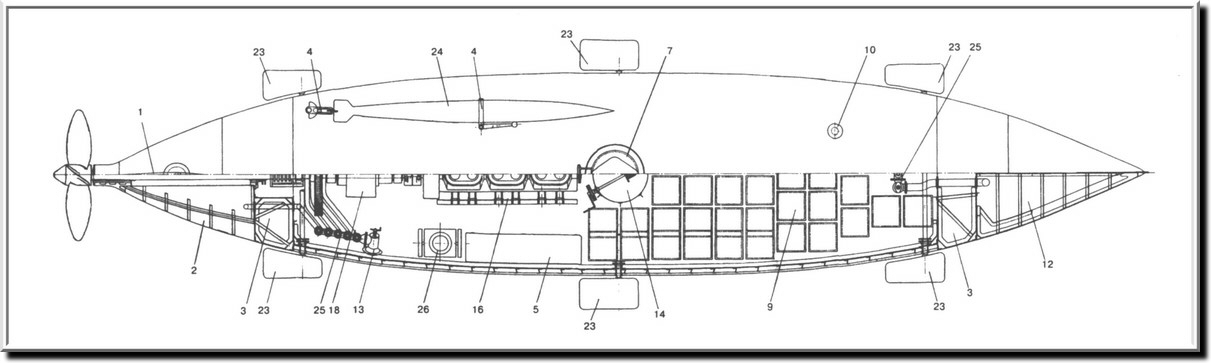

1- safrans supérieurs et inférieurs du gouvernail 2- ballast - citerne arrière 3- caisse d'assiette arrière (la caisse d'assiette avant n'est pas visible) 4- mécanisme de l'appareil lance-torpilles Dzerwiecki 5- caisse alimentaire en carburant 6- vanne de ventilation en surface 7- panneau d'accès 8- conduite d'air sous pression 9- accumulateurs 10- prise d'air (en surface!) 11- ventilateur 12- ballast avant 13- vanne Kingston 14- caisse de ballast centrale 16- moteur à essence 17- manchon d'accouplement 18- moteur électrique de propulsion 19- réducteur 20- palier de butée 21- presse-étoupe 22- presse du gouvernail 23- barres de plongée 24- torpille 25- vannes de commande 26- pompe manuelle |
|

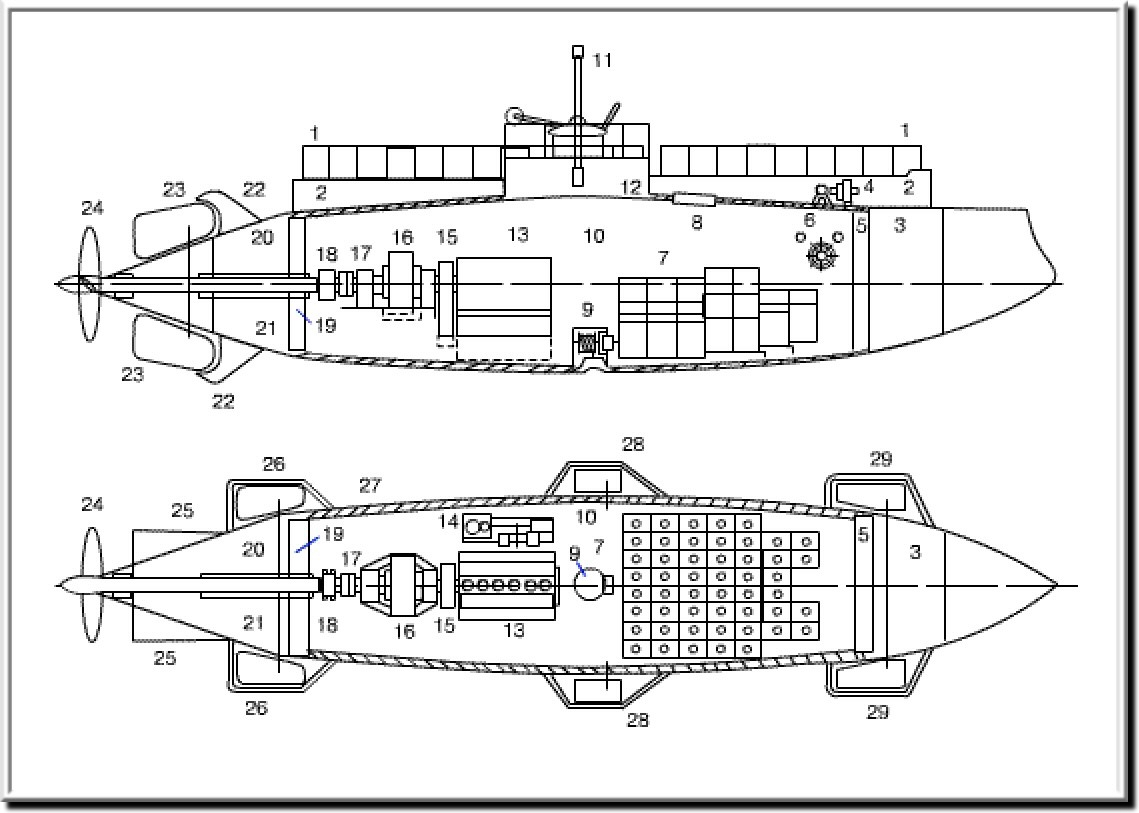

1- rambardes 2- superstructures 3- ballast avant 4- treuil de l'ancre de surface 5- caisse d'assiette avant 6- volant de manoeuvre des barres de plongée avant 7- batteries 8- panneau de chargement (batteries, mécanismes ..) 9- ballast central (interne) 10- intérieur de la coque épaisse 11- périscope 12- kiosque 13- moteur à essence 14- compresseur d'air et pompe principale avec leur moteur électrique 15- accouplement du moteur à essence 16- moteur électrique / génératrice 17- manchon d'accouplement 18- butée 19- caisse d'assiette arrière 20 et 21- caisses du ballast arrière 22- protection des safrans de gouvernail 23- safrans 24- hélice 25- stabilisateur horizontal 26- barres de plongée arrière 27- coque épaisse 28- barres de plongée médianes 29- barres de plongé e avant |
|

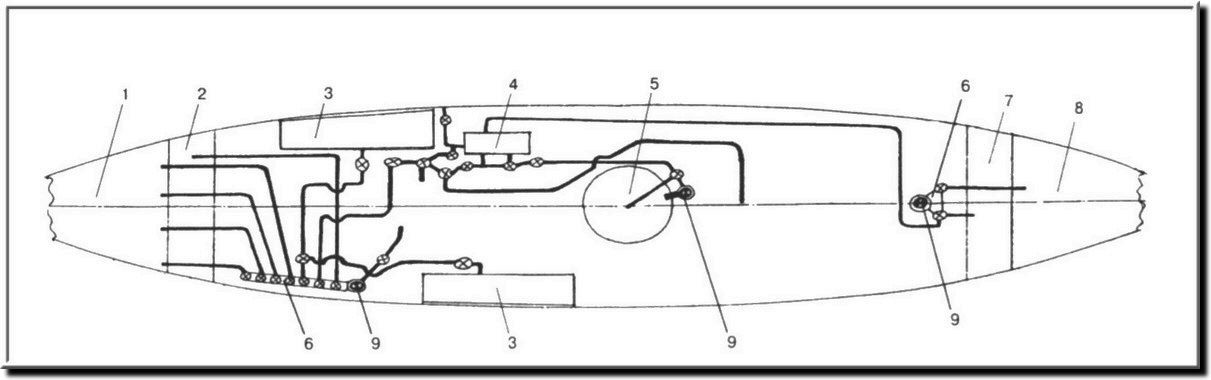

1- ballast externe arrière 2- caisse d'assiette arrière 3- réservoirs de carburants internes 4- pompe principale 5- ballast central interne 6- boîtes à clapets 7- caisse d'assiette avant 8- ballast externe avant 9- vannes Kingston |
|

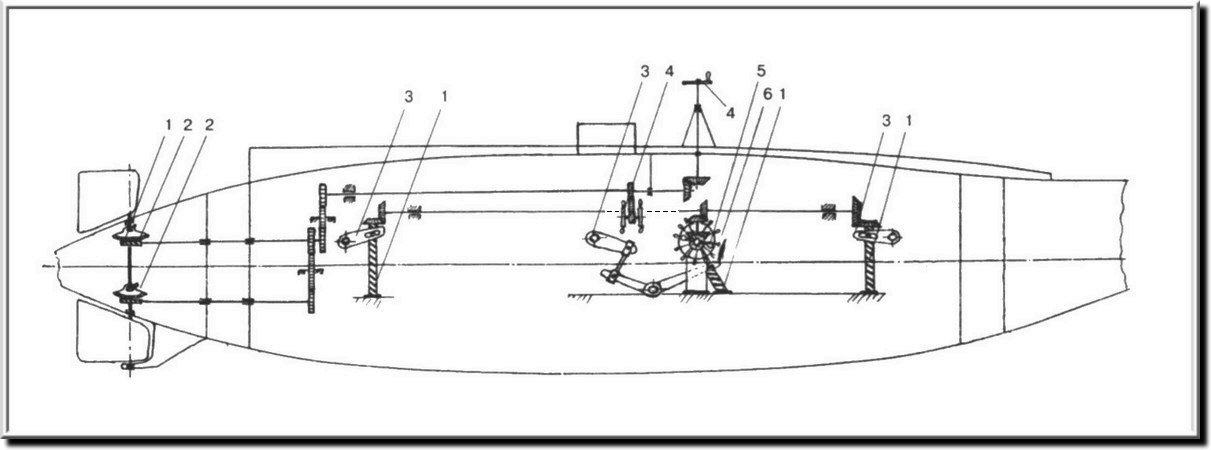

1- engrenage hélicoïdal 2- secteurs dentés des safrans de gouvernail 3- secteur denté des barres de plongée 4- commande du gouvernail 5- engrenage des barres de plongée médianes 6- volant de commande des barres de plongée |
