Dernière mise à jour: |
5 mars 2023 |

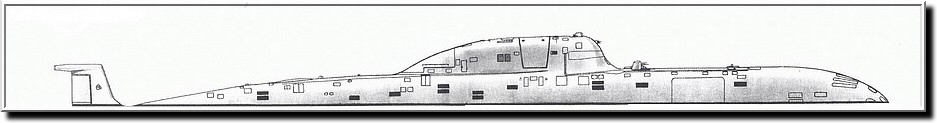

(Le massif n'est pas exact. Voir schémas détaillés)
Déplacement (t) |
||
|
Surface |
8500 |
|
|
Plongée |
13800 |
|
Longueur (m) |
112 à 113 (112,63 ?) |
|
Largeur (m) |
13,6 (15,4 barres de plongée avant déployées) |
|
Tirant d'eau (m) |
9,68 |
|
Architecture |
Double coque, 6 tranches |
|
Coque épaisse |
Acier AK-32, épaisseur maximale 48 mm |
|
Coque externe |
Acier |
|
Revêtement anéchoïque externe |
oui |
|
Réserve de flottabilité (%) |
28,5 Calculée 38,4 |
|
Réserve pour modernisation |
Inconnue |
|
Hauteur métacentrique initiale (m) |
||
|
Surface |
Inconnue |
|
|
Plongée |
Inconnue |
|
Profondeur d'immersion (m) |
||
|
Opérationnelle |
520 |
|
|
Maximale |
600 |
|
|
Destruction |
Inconnue |
|
Equipage |
76 dont 33 officiers |
|
Autonomie (jours) |
100 |
|
Endurance (h) |
Inconnue |
|
Capsule de sauvetage |
Oui |
|
Générateur électrochimique d'oxygène |
ASTRA |
|
Vitesses (noeuds) |
||
|
Surface maximale en conditions normales |
11,6 à 12 |
|
|
Plongée |
33 (34?) |
|
|
Sur moteurs électriques |
5 (4,5?) |
|
Réserve de carburant |
||
|
Normale |
10 jours pour les générateurs diesels |
|
Lutte contre les sinistres |
MOLIBDEN-BS |
|
Soufflage des ballasts de secours |
Avec générateur à poudre |
|
Niveau de bruit rayonné (dB) |
0,9 à 1,14 |
|
Type |
Nucléaire |
|
|
|
Réacteurs |
1 X OK-650B Mod 3 (ou OK-650BB?) à eau pressurisée de 190 MW |
|
Générateurs de vapeur |
2 de type inconnu à double étage en titane |
|
|
Refroidissement |
Type Plavnik |
|
|
Bloc turbine - réducteur |
1 X OK-9VM SAPFIR de 50 000 Cv |
|
Énergie électrique |
||
|
|
Système de gestion de l'énergie |
Inconnu |
|
Turbo-alternateurs |
2 X TM-3200 [OK-2?] (courant alternatif, 3,2 MW unitaire) |
|
|
Diesel-alternateurs de secours |
2 X DG 300 de 750 Cv unitaire (1 X ASDG-1000 de 600 kW unitaire?) |
|
|
Accumulateurs acide - plomb |
2 groupes à 112 éléments modèle 426-11 |
|
|
Réseaux électriques |
2, 1 de chaque bord en 50 et 400 Hz plus réseau de secours |
|
Propulsion |
||
|
|
Moteurs électriques de secours |
2 x PG-160 de 300 kW unitaire en gondole rétractable OK-300 |
|
Lignes d'arbre |
1 |
|
|
Hélice |
1 à 7 pales en serpe |
|
Tous les éléments énergie -propulsion sont montés en agrégats placés sur doubles amortisseurs (pneumatiques et résine)
Torpilles / missiles ASM /ASF |
|||
|
|
Tubes lance-torpilles de 650 mm |
4 avant |
|
|
Tubes lance-torpilles de 533 mm |
4 avant |
||
|
Dotation (dont torpilles missiles ASM / ASF en tube) |
|||
|
|
650 mm |
12 torpilles 65-76 et / ou missiles RPK-7 VETER (86R, 88R) |
|
|
533 mm |
28 torpilles USET-80 / TEST-71 DELFIN et / ou UGST et / ou missiles RPK-6 VODOPAD (83R, 84R) ou VA-111 SHKVAL et / ou missiles RK-55 GRANAT [3M10] et / ou 2 à 6 leurres MG-74 KORUND-2 |
||
|
Profondeur de lancement maximale (m) |
Inconnue |
||
|
Direction de lancement de torpille |
Inconnue |
||
|
Préparation / manutention |
GRINDA |
||
Mines |
|||
|
Capacité d'emport |
42 mines à la place des torpilles de 533 mm |
||
|
Vitesse de mouillage maximale |
Inconnue |
||
Missiles AA |
3 conteneurs avec 18 missiles SA-N-5 ou 8 |
||
Leurres autopropulsés |
|||
|
|
Tubes lance-torpilles de 533 mm (1) |
6 avant type REPS-324 ShLAGBAUM |
|
|
Dotation |
6 de type MG-74 KORUND-2 / MG-104 BROSOK / MG-114 BERILL |
||
NB: toutes les armes à tête nucléaire ont été débarquées dès 1989 (dont VA-111, RK-55...)
(1) Ces tubes sont des tubes externes non rechargeables en mer
Système actif de réduction du bruit rayonné |
SAG bande 50 - 500 Hz |
|
Système de combat tactique |
MVU-? OMNIBUS-U |
|
Système de gestion centralisée |
Inconnu |
|
Stabilisation automatique |
Inconnu |
|
Centrale de navigation inertielle |
UNK-90-949A SIMFONIYA-U |
|
Loch |
Inconnu (Doppler L-96 ?) |
|
Sondeur ultra-sons |
Inconnu |
|
Sondeur des glaces |
Inconnu |
|
Système de navigation par satellite |
ADK-3M ou ADK-4M SINTEZ |
|
Radiogoniomètre |
ZONA |
|
Radar de veille |
MRK-55 CHIBIS (MRKP-59 RADIAN-U?) |
|
Répondeur IFF |
NIKHROM-M |
|
Intercepteur guerre électronique |
BUKHTA |
|
Système de pistage non acoustique SOKS |
MNK-300 KAYRA ou MNK-200-2 TUKAN-2 |
|
Sonar |
MGK-600 IRTISH avec antenne sphérique AMFORA ? |
|
Sonar passif de flanc |
Deux antennes |
|
Sonar passif remorqué |
PELAMIDA, antenne UPV-1-3 |
|
Sonar anti-mines |
MG-519M ARFA-M (MG-70?) |
|
Intercepteur sonar |
Inconnu |
|
Téléphone acoustique |
MGK-80 |
|
Célérimétre |
MG-543 OTRAZhATEL ou MG-553 ZhGUT-M |
|
Cavitomètre |
MG-512 VINT |
|
Transmissions radio |
||
|
|
Système de liaison radio automatisé (AKS) |
R-780 MTs MOLNYA-MTs / KREMMNU-3 |
|
Système de liaison mer-terre à grand débit |
R-759 AKULA |
|
|
Émetteur - récepteur HF |
R-143 BAGULNIK |
|
|
Émetteur - récepteur VHF |
R-105M PARUS |
|
|
Émetteurs - récepteurs VHF portatifs |
6 x R-159 MIKRON, 3 x PRICHAL |
|
|
Balises de détresse |
3 x R-855UM KAMELYA-UM |
|
|
Émetteur de détresse |
PRIZIV |
|
|
Réseau de diffusion intérieure |
P-405 LISTVENNITSA |
|
Transmission par satellite |
R-790 TSUNAMI-BM |
|
Antenne radio VLF remorquée |
K-659 ZALOM |
|
Antennes diverses |
ANIS (V/UHF), K-688-K KORA (HF), KIPARIS |
|
Périscopes |
||
|
|
Veille / visée astrale |
SIGNAL-3 |
|
Attaque |
PZKE-11 LEBED ou PZKE-21 |
|
Télévision en circuit fermé |
MTK-110 |
|
