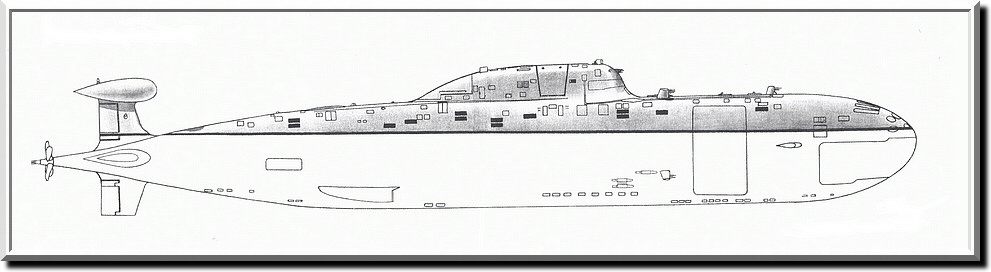

Cette silhouette pourrait aussi être celle du K-152 NERPA (Version Mod 5) [sauf pour l'avant]

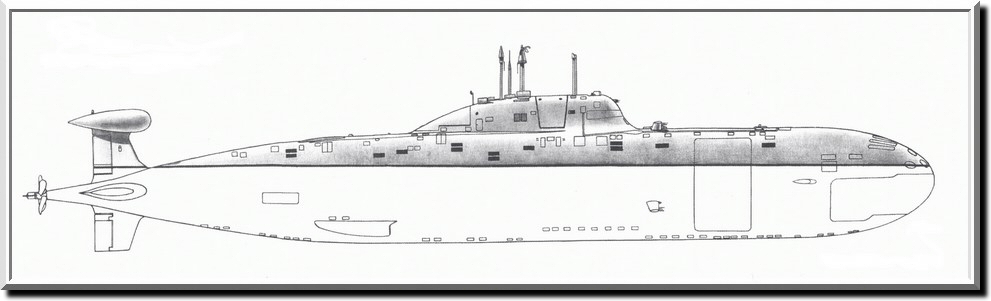

On a ici la version Mod 12 (écope de refroidissement de type Plavnik)
En surface, elle peut se différencier des précédentes par les orifices des purges qui sont simples et rectangulaires, et non doubles et en carré

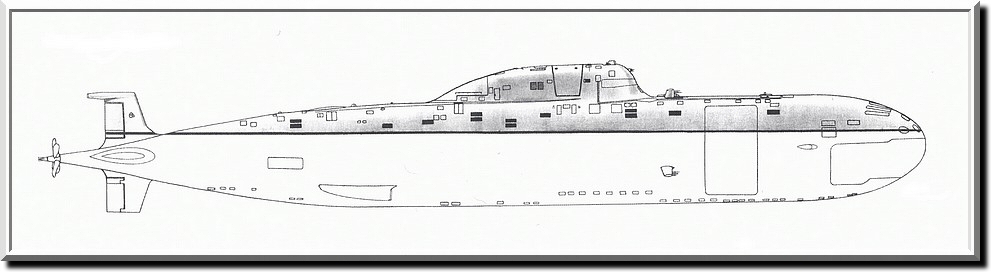

Bien que l'image ne le montre pas, ou très mal, la coque est ici plus longue que dans les versions précédentes.

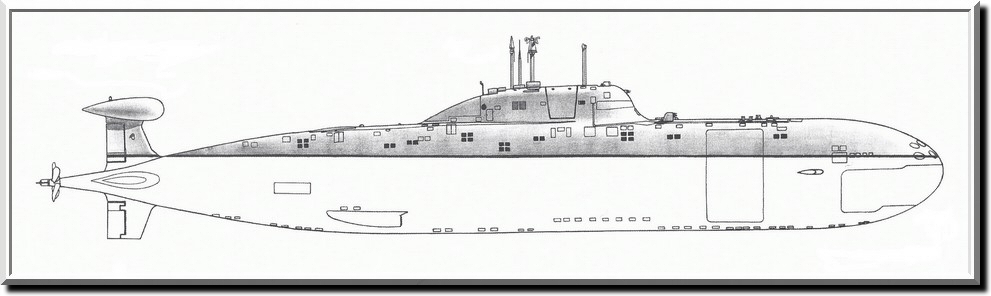

Ce schéma est à priori correct, sauf pour le massif qui présente un profil plus proche du schéma ci-dessous

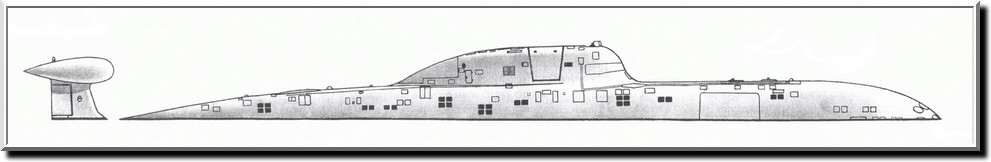

Je n'ai pas de profil pour cette version, qui d'après les photos disponibles, ressemble en tous points à la version Mod 0
|
|

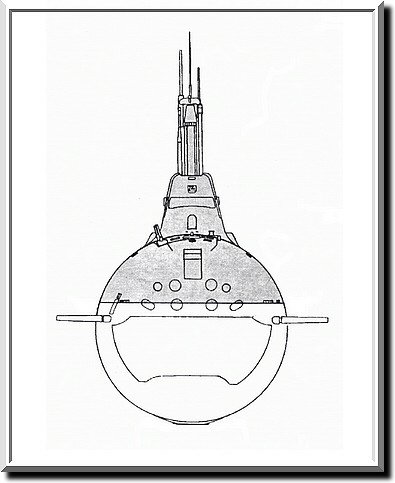

Cette vue de face correspond à la version Mod 1, et probablement aussi à celle de la version Mod 5. Je n'ai pas de schéma pour les autres versions. |
|
|
|

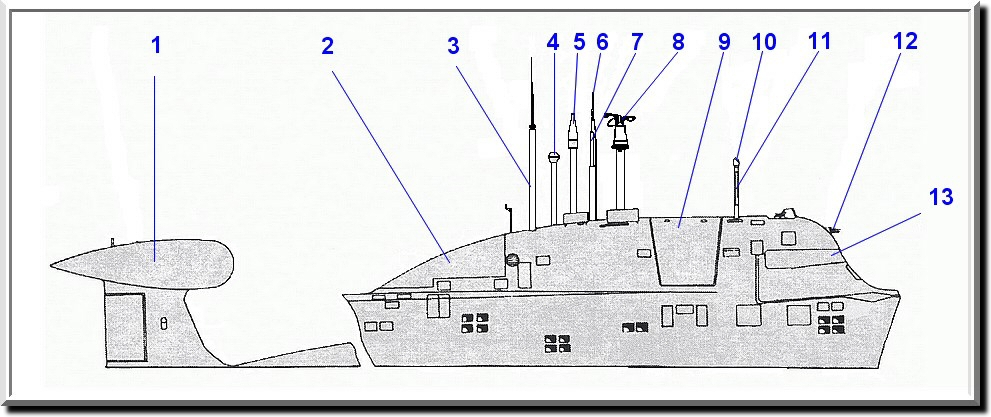

Ce schéma représente le massif d'une version Mod 1. Il est probablement le même pour les versions Mod 2 et 3 (mis à part les orifices des purges) 1- Bulbe de l'antenne sonar remorquée PELAMIDA 2- Sonar NOR-1 3- Antenne ZONA 4- Schnorchel 5- Antenne SINTEZ 6- Antenne ANIS 7- Antenne KORA 8- Radar MRKP-58 ou 59 RADIAN 9- Capsule de sauvetage 10- Périscope SIGNAL-3 11- Périscope LEBED-21 1 12- Senseurs supérieurs du système de pistage non acoustique SOKS 13- Sonar NOK-1 |
