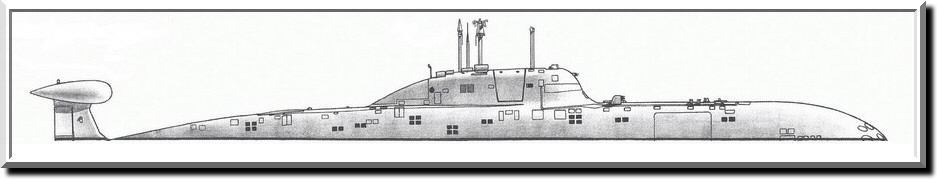

Classe 971 Shchuka-B [Проект 971 Щука-Б] Mod 1





Dernière mise à jour: 3 février 2024



Classification Soumarsov 971 Mod 1 (Mod 11 et 12)



Classe 971 Mod 1

Caractéristiques

		Mod 11	Mod 12
Déplacement (t)
	Surface	8140
	Plongée	10500
Longueur (m)		110,3
Largeur (m)		13,6 (15,4 barres de plongée avant déployées)
Tirant d'eau (m)		9,68
Architecture		Double coque, 6 tranches
Coque épaisse		Acier AK-32, épaisseur maximale 48 mm
Coque externe		Acier
Revêtement anéchoïque externe		oui
Réserve de flottabilité (%)		28,5 Calculée 22,5
Réserve pour modernisation		Inconnue
Hauteur métacentrique initiale (m)
	Surface	Inconnue
	Plongée	Inconnue
Profondeur d'immersion (m)
	Opérationnelle	520
	Maximale	600
	Destruction	Inconnue
Equipage		73 dont 33 officiers
Autonomie (jours)		100
Endurance (h)		Inconnue
Capsule de sauvetage		Oui
Générateur électrochimique d'oxygène		Inconnu
Vitesses (noeuds)
	Surface maximale en conditions normales	10
	Plongée	33 (34?)
	Sur moteurs électriques	5 (4,5?)
Réserve de carburant
	Normale	10 jours pour les générateurs diesels
Lutte contre les sinistres		MOLIBDEN-BS
Soufflage des ballasts		Air HP seulement	Avec générateur de vapeur en plus



Énergie Propulsion

		Mod 11	Mod 12
Type	Nucléaire
	Réacteurs	1 X OK-650B Mod 0 à eau pressurisée de 190 MW
	Générateurs de vapeur	2 de type inconnu à double étage en titane
	Refroidissement	Standard	Type Plavnik
	Bloc turbine - réducteur	1 X OK-9VM SAPFIR de 50 000 Cv
Énergie électrique
	Système de gestion de l'énergie	Inconnu
	Turbo-alternateurs	2 X TM-3200 [OK-2?] (courant alternatif, 3,2 MW unitaire)
	Diesel-alternateurs de secours	2 X DG 300 de 750 Cv unitaire (1 X ASDG-1000 de 600 kW unitaire?)
	Accumulateurs acide - plomb	2 groupes à 112 éléments modèle 426-11
	Réseaux électriques	2, 1 de chaque bord en 50 et 400 Hz	Id plus réseau de secours
Propulsion
	Moteurs électriques de secours	2 x PG-160 de 300 kW unitaire en gondole rétractable OK-300
	Lignes d'arbre	1
	Hélice	1 à 7 pales fixes en serpe



Armement

			Mod 11 et 12	Mod 12
Torpilles / missiles ASM /ASF
	Tubes lance-torpilles de 650 mm		4 avant
	Tubes lance-torpilles de 533 mm		4 avant
	Dotation (dont torpilles missiles ASM / ASF en tube)
		650 mm	12 torpilles 65-76 et / ou missiles RPK-7 VETER (86R / 88R)
		533 mm	28 torpilles USET-80 / TEST-71 DELFIN et / ou UGST et / ou missiles RPK-6 VODOPAD (83R / 84R) ou VA-111 SHKVAL et / ou missiles RK-55 GRANAT [3M10B2 ou 3M12]
	Profondeur de lancement maximale (m)		Inconnue
	Direction de lancement de torpille		Inconnue
	Préparation / manutention		GRINDA
Mines
	Capacité d'emport		42 mines à la place des torpilles de 533 mm
	Vitesse de mouillage maximale		Inconnue
Missiles AA			3 conteneurs avec 8 missiles SA-N-5 ou 8
Leurres autopropulsés
	Tubes lance-leurres de 533 mm (1)		Aucun	6 REPS-324 ShLAGBAUM
	Dotation		De 2 à 6	6 de type MG-74 KORUND-2 / MG-104 BROSOK / MG-114 BERILL

NB: toutes les armes à tête nucléaire ont été débarquées dès 1989 (dont VA-111, RK-55...)

(1) Ces tubes sont des tubes externes non rechargeables en mer.



Équipements

		Mod 11	Mod 12
Système de combat tactique		MVU-? OMNIBUS
Système de gestion centralisée		Inconnu
Stabilisation automatique		Inconnu
Système de navigation		SIMFONYA-071 avec centrale inertielle et calculateur digital	UNK-90-949A SIMFONIYA-U
Loch		Inconnu
Sondeur ultra-sons		Inconnu
Sondeur des glaces		Inconnu
Système de navigation par satellite		ADK-3M ou ADK-4M SINTEZ
Radiogoniomètre		ZONA
Radar de veille		MRKP-58 RADIAN [1]
Répondeur IFF		NIKHROM-M
Intercepteur Guerre électronique		BUKHTA (MRP-58 BURAN?)
Système de pistage non acoustique SOKS		MNK-100 SNEGYR [2]	MNK-200-1 TUKAN-1
Sonar		MGK-540 SKAT-3 avec traitement du signal digital
Sonar passif de flanc		Deux antennes dépendant du MGK-540
Sonar passif remorqué		PELAMIDA, antenne UPV-1-3 (MGBS-541?)
Sonar anti-mines		MG-519M ARFA-M (MG-70?)
Intercepteur sonar		Inconnu
Téléphone acoustique		MGK-80
Célérimétre		MG-543 OTRAZHATEL ou MG-553 ZhGUT-M (?)
Cavitomètre		MG-512 VINT-M
Transmissions radio
	Système de liaison radio automatisé (AKS)	R-780MS1 MOLNIYA-MS1, puis R-780MTs MOLNYA-MTs / KREMMNU-3
	Système de liaison mer-terre à grand débit	R-759 AKULA
	Émetteur - récepteur HF	R-143 BAGULNIK
	Émetteur - récepteur VHF	R-105M PARUS
	Émetteurs - récepteurs VHF portatifs	6 X R-159 MIKRON
	Balises de détresse	3 X R-855UM KAMELYA-UM
	Émetteur de détresse	PRIZIV
	Réseau de diffusion intérieure	P-405 LISTVENNITSA
	Inconnu	3 X PRICHAL
Transmission par satellite		R-790BM TSUNAMI-BM
Antenne radio VLF remorquée		K-659 ZALOM
Bouée de détresse		V-600-01M
Antennes diverses		ANIS (V/UHF), K-688-K KORA (HF), KIPARIS
Périscopes	Veille / visée astrale	SIGNAL-3
	Attaque	PZKE-11 LEBED ou PZKE-21
Télévision en circuit fermé		MTK-110

[1] Le K-480 BARS / AK BARS a probablement servi au essais du MRKP-59 RADIAN -U

[2] Le K-480 BARS / AK BARS embarquait la version prototype du MNK-200
