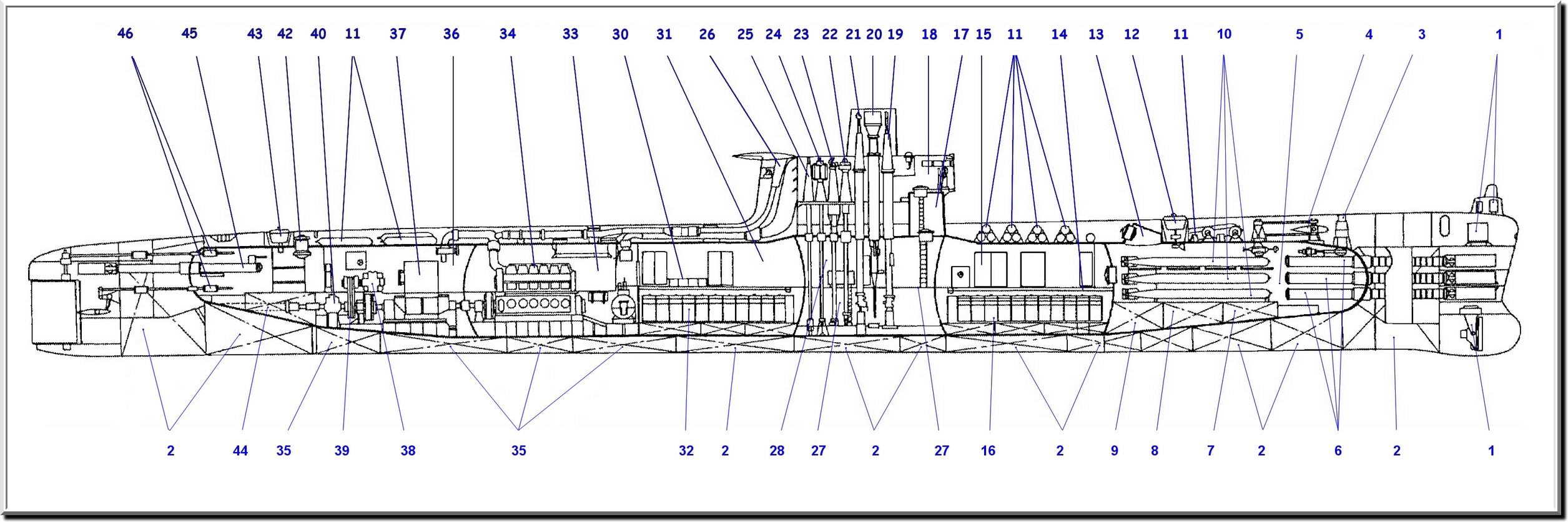

1- Base du sonar 2- Ballast principal 3- Guindeau avant 4- Barres de plongée avant avec leurs presses 5- Tranche avant (torpilles) 6- Tubes lance-torpilles de 533 mm avant 7- Caisses des TLT 8- Caisse d'assiette avant 9- Caisse de compensation torpilles 10- Torpilles de réserve 11- Bouteilles d'air HP 12- Bouée de détresse avant 13- Panneau de chargement torpilles 14- Deuxième tranche (locaux vie et batterie) 15- Locaux vie 16- Batterie avant 17- Coque épaisse 18- Baignoire 19- Périscope d'attaque PA-10 20- Schnorchel 21- Périscope de veille PZN-10 22- Antenne du système ESM MRP-10 NAKAT 23- Antenne du radar FLAG 24- Cadre RAMKA du radio goniomètre 25- Antenne VAN 26- Tubes des gaz d'échappement des moteurs 27- Troisième tranche (central) 28- Central 29- Auxiliaires 30- Quatrième tranche (locaux vie et batterie) 31- Locaux vie 32- Batterie arrière 33- Cinquième tranche (Diesels) 34- Moteur Diesel 35- Ballast / Soute à gazole 36- Sixième tranche (moteurs électriques) 37- Moteur électrique principal 38- Moteur électrique silencieux 39- Manchon d'accouplement du moteur de marche silencieuse 40- Butée principale 41- Septième tranche (torpilles arrière) 42- Panneau arrière 43- Bouée de détresse arrière 44- Caisse d'assiette arrière 45- Tubes lance torpilles de 533 mm arrières 46- Presses des barres de plongée arrières et du gouvernail. |
|

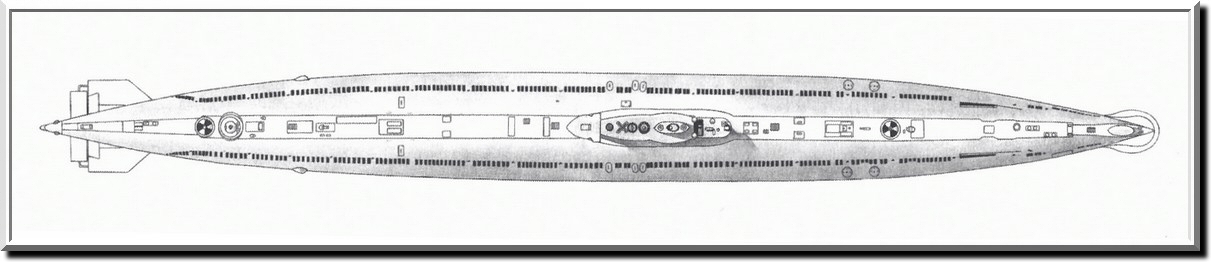

Vue du massif sur tribord |

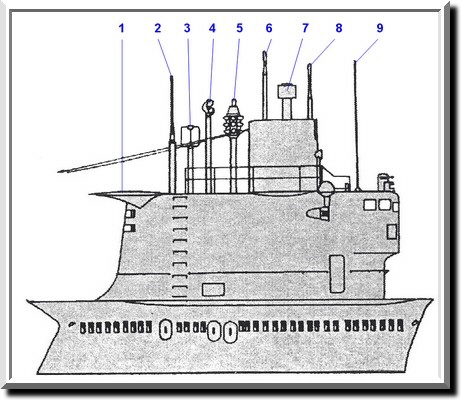

1- Échappement des Diesel 2- Antenne VAN-S 3- Antenne cadre RAMKA du radio goniomètre 4- Antenne du radar FLAG 5- Antenne du système ESM MRP-10 NAKAT 6- Périscope de veille PZN-10 7- Schnorchel 8- Périscope d'attaque PA-10 9- Antenne fouet non identifiée |
