Dernière mise à jour: 30 mai 2024
Tous les plans sont issus des documents cités en Bibliographie

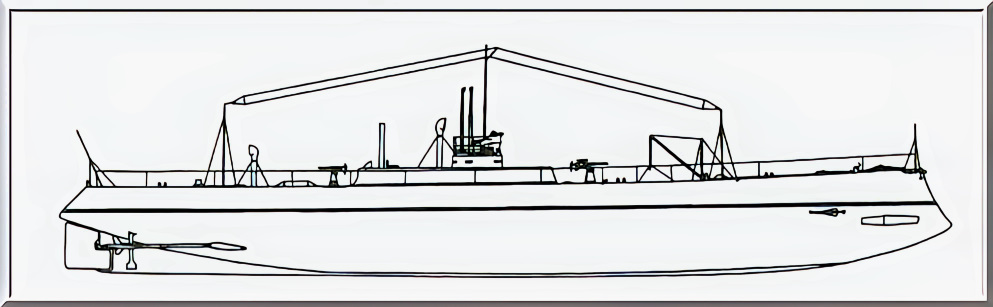

Etat d'origine

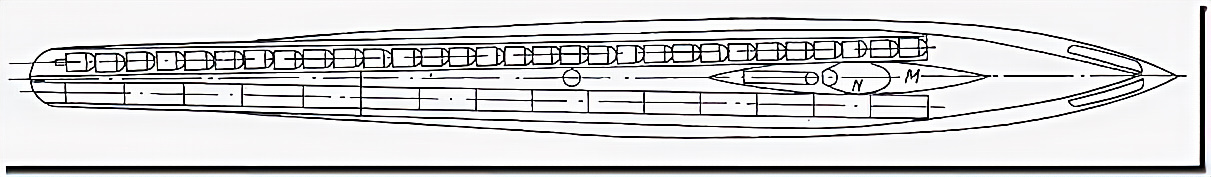

A bâbord, le tunnel de mines est complet (30 mines) , à tribord, il est vide

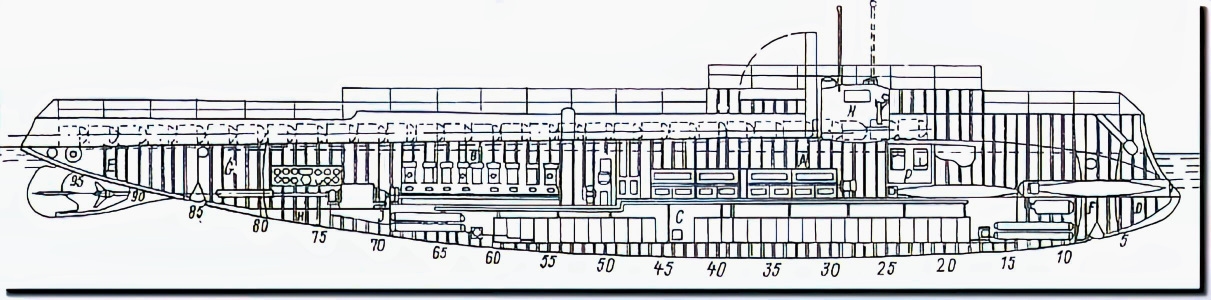

Vue latérale
Les couples sont numérotés de l'avant vers l'arrière
Les tunnels de mines sont clairement au dessus de la flottaison

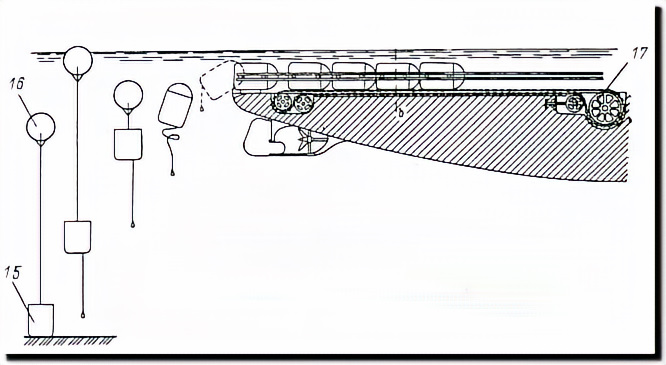

15. crapaud de la mine
16. corps de mine
17. système d'entraînement pour le mouillage des mines
