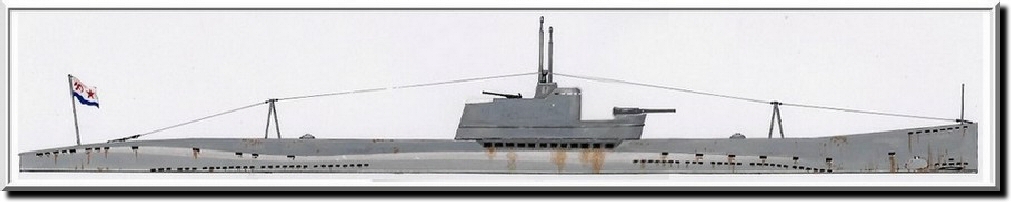

Avant modification

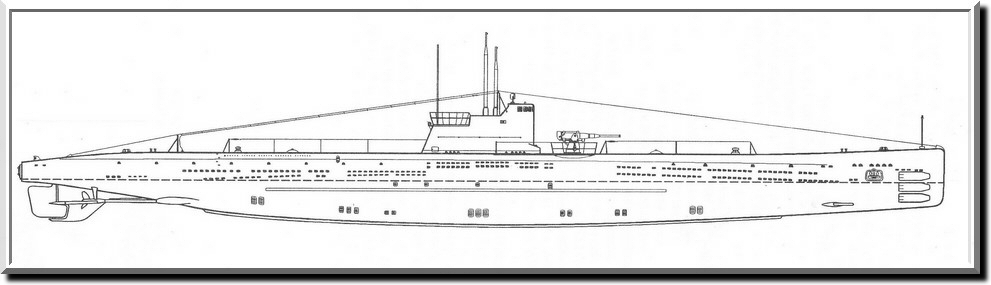

Après modification

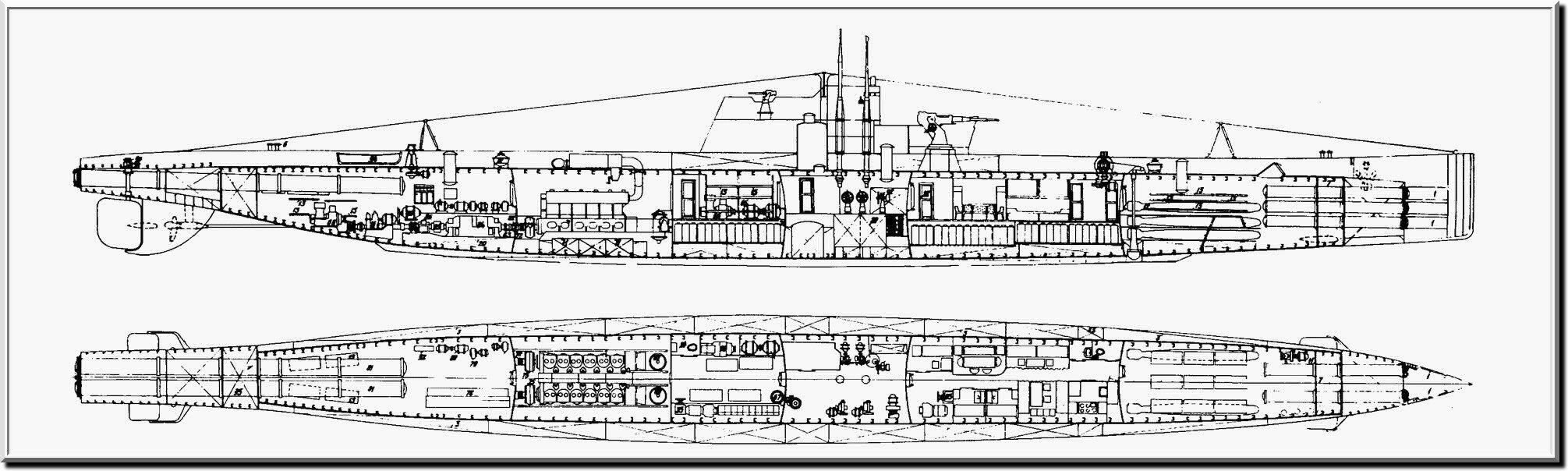

Ce schéma montre clairement les tubes lance-mines à l'arrière. Quoique paraissant disposer d'un panneau d'ouverture interne, il ne semble pas que les tubes aient pu être chargés par cette extrémité,
aucune ouverture sur le pont ne paraissant être suffisamment large pour laisser passer une mine.
Ce schéma montre aussi que les tubes sont relativement courts et n'occupent pas tout l'espace sur l'arrière du massif comme le laisseraient penser d'autres illustrations. Les mines sont conservées au sec
|
|

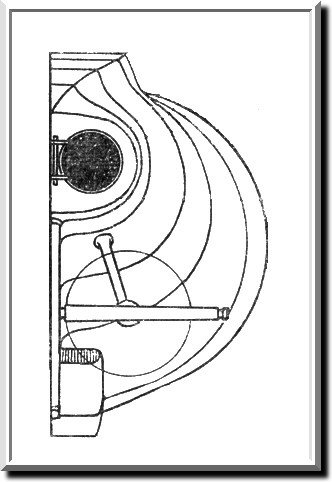

Cette demi-vue de l'arrière du sous-marin montre la disposition des tubes de mouillage de mines, bien au dessus et en arrière des hélices. |
