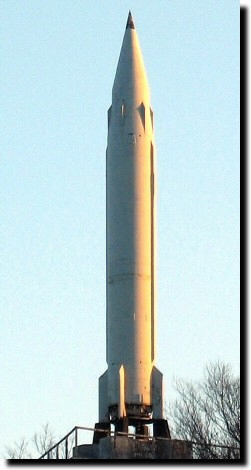

Missile R-13 monument à Severomorsk
Tiré de Wikipedia
Il s'agit du premier système d'armes balistique spécifiquement conçu pour les sous-marins, avec un lancement en surface.
Les premières esquisses du projet remontent au 25 août 1955. Les travaux préparatoires sont achevés le 11 janvier 1956. Les installations de stockage / lancement sont du type SM-60 utilisables tout aussi bien par le missile R-11FM (voir système D-1), que par un nouveau missile dénommé R-13 (code URAV 4K50). Ils sont aussi adoptés pour les premiers sous-marins nucléaires lanceurs d'engins, les classe 658 Hotel 1, mais uniquement pour le nouveau missile. Les essais se déroulent de décembre 1958 à 1960, tout d'abord au polygone de Kapustin Yar [19 tirs, dont 15 réussis], puis en mer Blanche depuis un sous-marin de novembre 1959 à août 1960 [13 tirs dont 11 réussis].
Le système est d'abord mis en service à raison de trois missiles sur les classe 629 Golf 1 en 1960, puis ensuite sur les classe 658 Hotel II. Il utilise le calculateur analogique Dolomit-1
La construction en série débute dès 1959 à l'usine Zlamvash (n°385), sa conception étant le fait de l'OKB-1 puis du SKB-385. l'OKB-1 puis du SKB-385.
Le missile R-13 (4K50) est un missile mono-étage à ergols liquides. Son propulseur S2.713 (code 4D50) fait appel au carburant TG-02 et au comburant AK-27I, le carburant étant chargé au dernier moment. Il est lancé en surface depuis la partie supérieure du massif du porteur. La préparation au tir nécessite de 1 heure. Le 1er tir peut avoir lieu de 15 à 20 minutes après le retour en surface, les trois missiles étant lancé en 12 minutes. Le tir est possible jusque mer 4 à 5, à la vitesse maximale de 15 nds. D'une masse de 13,745 t au lancement, d'une longueur de 11,83 m et d'un diamètre de 1,3 m maximum, il emporte une charge militaire de 1597 kg, une tête thermonucléaire de 1 Mt (IZDELIE 255A13) à la distance maximale de 560 km. L'écart circulaire probable était de 3,23 km. Le guidage est inertiel, les corrections de trajectoire étant assurées par des moteurs verniers. Il pouvait être conservé de 3 à 6 mois prêt à l'emploi, entre deux inspections. La durée de stockage garantie est de 5 à 7 ans.
C'est le seul missile balistique à avoir été mis en oeuvre avec sa charge nucléaire sur le polygone de Novaya Zemlya le 20 octobre 1961, depuis le K-102 (classe 629 Golf 1).
Une version anti-surface emportée par un bombardier stratégique a été étudiée, mais abandonnée en 1960. Une autre version prévue pour le lancement en plongée n'est pas réalisée.
Le système est mis en service le 13 octobre 1961. entre 1963 et 1967, sept sous-marins de classe 658 Hotel II sont modifiés en classe 658M Hotel 2, avec le système d'armes D-4. Le 8ème connaît un autre sort, puisqu'il modifié à partir de 1969 en classe 701 pour les essais du missile R-29. Et le 3 août 1977, le dernier sous-marin de la classe 629 Golf 1 n'est plus en service. [A priori, le système a été déclassé fin décembre 1973).
Au cours de sa vie opérationnelle, 311 tirs sont réalisés avec 225 réussites. 38 des échecs sont attribués à des erreurs humaines.
|
Code URAV |
4K50 |
|
|
Code OTAN |
SS-N-4 SARK |
|
|
Code RSM |
G-3 |
|
|
Diamètre (m) |
1,3 |
|
|
Longueur (m) |
11,83 |
|
|
Masse au lancement (t) |
13,745 |
|
|
Charge militaire |
1 X Izdelie 255A13 de 1 Mt (masse maximale 1,6 t) |
|
|
Portée (km) |
560 |
|
|
Écart Circulaire Probable |
3230 m |
|
|
Guidage |
Inertiel (plate-forme TUF) |
|
|
Type de lancement |
Surface |
|
|
Étage |
1 seul |
|
|
Propulseur |
4D50 |
|
|
Ergols |
Liquides |
|
|
|
Carburant |
TG-02 |
|
Comburant |
AK-27I |
|
|
Tubes de stockage / lancement |
SM-60 |
|
|
Calculateur |
Dolomit-1 |
|
|
Porteurs |
629 (3) 658 (3) |
|
|
Concepteurs |
OKB-1 puis SKB-385 après 1958 |
|
|
Constructeur |
Usine 385 à partir de 1959 |
|
|
Date de mise en service |
1960 |
|
|
Date de retrait |
1973 |
|
Les systèmes balistiques de A.V. Karpenko et N.I. Shumkov, Moscou, 2009.I. Shumkov, Moscou, 2009
Les missiles soviétiques et russes 1946 - 2000 de Mikhaïl Pervov, Moscou 1999
|
|
|
|
|
