Code OTAN: SS-N-1 SCUD-A
Missile R-11FM [Р-11ФМ]
Code GRAU: 8A61FM [8А61ФМ]
Lancement depuis le B-67
On peut voir un bras support du missile écarté
C'est le premier système d'armes balistique soviétique embarqué sur sous-marin. Il fait appel au missile R-11FM [Р-11ФМ] qui est en fait au départ un missile terrestre. Les sous-marins équipés sont des variantes de la classe 611 Zulu, les V-611 et AV-611 (5 unités).
Le lancement du premier missile constitue une première mondiale depuis le B-67 en surface en mer Blanche le 16 septembre 1955.
Le missile (code GRAU 8A61FM / 8K61) est un missile mono-étage à ergols liquides S2.253A. D'une masse de 5,46 t, il mesure 10,4 m de long pour un diamètre de 88 cm. Il peut emporter une tête nucléaire IZDELIE 17AA4 / RDS-4 de 10 kT de 46 à 150 km (250 km avec une charge militaire classique). La masse maximale de la charge militaire est de 0,98 t. L'écart circulaire probable est de 3000 m. Il ne peut être lancé qu'en surface, depuis une table de tir qui le soulève au niveau du haut du massif des sous-marins équipés. La dotation est de deux missiles. Il faut deux 2 heures de préparation. Le premier lancement peut s'effectuer 5 minutes après le retour en surface, le deuxième 5 minutes après le premier. Les tirs sont possibles jusque mer 4 à 5, pour une vitesse de 8 à 12 nds du lanceur. Les données de tir sont élaborées par un calculateur analogique dénommé Dolomit. Le missile dispose d'un système de guidage inertiel. Les corrections de trajectoire sont effectuées par des jets de gaz, la stabilisation étant assurée par des gouvernes aérodynamiques.
Les études débutent en 1954, et les essais en vol à Kapustin Yar à partir du début 1955 jusqu'à l'été 1958. Mis en service en février 1959, Il est produit en série à l'usine 385 MOM.
Les tirs d'entraînement montreront que l'écart circulaire probable tombe à 1050 m dans 65 % des cas. 77 lancements d'entraînement ont eu lieu, avec 59 qualifiés de réussis. Pour les échecs, 7 sont attribués aux équipages et 3 au système d'armes.
Le système est retiré du service en 1967.
En 1959, 7 missiles (sans tête nucléaire), un tête d'entraînement et la documentation technique afférente ont été remis à la Chine.

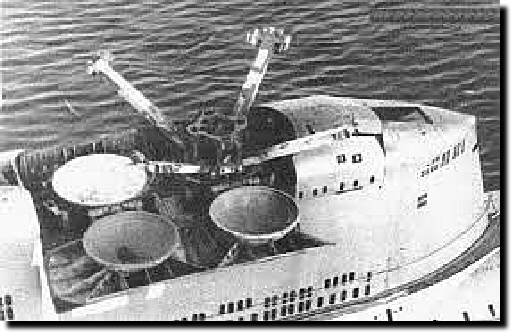

On peut voir ici la table de lancement après tir, avec les bras support écartés, pour le missile avant
Caractéristiques
|
Code GRAU |
8A61FM |
|
Code OTAN |
SS-N-1-A |
|
Code RSM |
Néant |
|
Diamètre (m) |
0,88 |
|
Longueur (m) |
10,4 |
|
Masse au lancement (t) |
5,46 t |
|
Charge militaire |
RDS-4 de 10 kT (masse maximale 0,98 t) |
|
Portée (km) |
46 à 150. 250 avec charge militaire classique |
|
Écart Circulaire Probable |
3000 m (1050 m dans 65% des cas) |
|
Guidage |
Inertiel (plate-forme Bazalt) |
|
Type de lancement |
Surface |
|
Ergols |
Liquides |
|
Tubes de stockage / lancement |
Inconnu (SM-49 pour les essais) |
|
Étages |
1 |
|
Calculateur |
Dolomit |
|
Porteurs |
|
|
Concepteur |
SKB-385 |
|
Constructeur |
SKB-385 |
|
Date de mise en service |
février 1959 |
|
Date de retrait |
1967 |
Bibliographie
Les missiles balistiques de la flotte nationale de Yu.L. Korshunov et E.M. Kutovoy, Gangut, Sankt Petersburg, 2002
Les systèmes navals avec missiles balistiques de A.V. Karpenko et N.I. Shumkov, Moscou, 2009
Ils furent les pionniers (histoire des premiers missiles balistiques intercontinentaux soviétiques lancés de sous-marin) de M.N. Avilov, Tayfun n° 5 / 2001
Les missiles soviétiques et russes 1946 - 2000 de Mikhaïl Pervov, Moscou 1999
