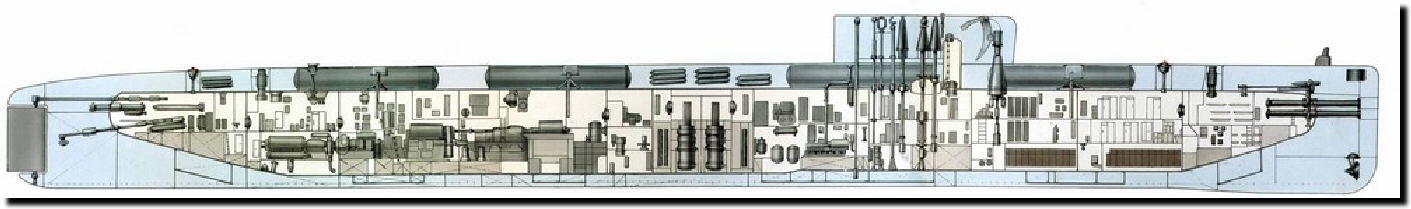

Organisation générale
Copyright Rubin
Cliquez sur les deux schémas suivants pour les agrandir
Tiré d'Apalkov

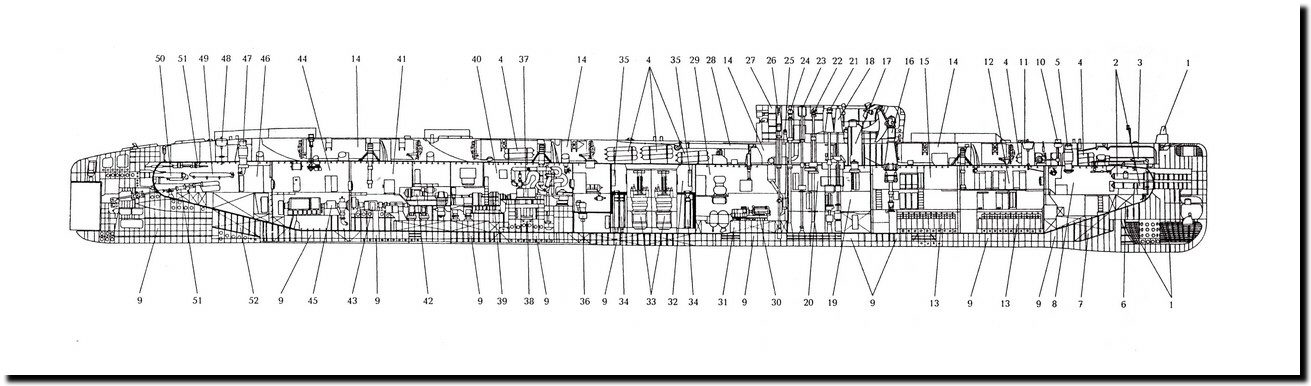

Première version avec le sonar Arktika-M
|
1- différentes bases du sonar 2- tubes lance torpilles de 533 mm 3- barres de plongée avant 4- bouteilles d'air HP 5- panneau avant 6- caisse du collecteur incendie 7- caisse d'assiette avant 8- tranche avant 9- caisses du ballast principal 10- treuil de l'ancre 11- bouée de détresse avant 12- deuxième tranche 13- batterie avant 14- conteneurs missile 15- troisième tranche 16- antenne Argument et son cache 17- kiosque 18- périscope PZNG-10 19- quatrième tranche 20- central 21- périscope PR-14 22- radar Albatros 23- cadre gonio PR-1 24- antenne VAN-S 25- répétiteur du gyrocompas 26- antenne Nakat-M 27- schnorchel 28- antenne IVA en position repliée 29- cinquième tranche 30- Diesel générateur 31- caisse à gazole 32- sixième tranche 33- réacteur 34- générateur de vapeur 35- régulateur de pression 36- pompe de circulation principale 37- turbine à vapeur 38- condenseur 39- réducteur 40- septième tranche 41- huitième tranche 42- turbo-générateur autonome 43- moteur électrique de propulsion 44- neuvième tranche 45- butée principale 46- dixième tranche 47- panneau arrière 48- bouée de détresse arrière 49- torpilles de 400 mm de réserve 50- tube lance-torpilles de 400 mm 51- presses du gouvernail 52- caisse d'assiette arrière |
Tiré d'Apalkov

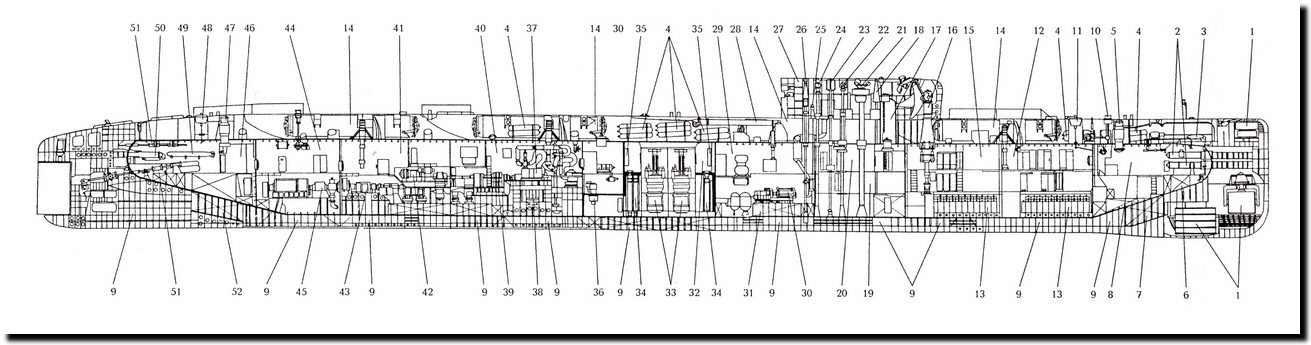

Deuxième version avec le sonar Kerch et le système Uspekh
|
1-différentes bases du sonar Kerch 2- tubes lance torpilles de 533 mm 3-barres de plongée avant 4- bouteilles d'air HP 5- panneau avant 6- caisse du collecteur incendie 7- caisse d'assiette avant 8- tranche avant 9- caisses du ballast principal 10- treuil de l'ancre 11- bouée de détresse avant 12- deuxième tranche 13- batterie avant 14- conteneurs missile 15- troisième tranche 16- antenne Argument et son cache 17- kiosque 18- périscope PZNG-10 19- quatrième tranche 20- central 21- système Uspekh 22- radar Albatros 23- cadre gonio PR-1 24- antenne VAN-S 25- répétiteur du gyrocompas 26- antenne Nakat-M 27- schnorchel 28- antenne IVA en position repliée 29- cinquième tranche 30- Diesel générateur 31- caisse à gazole 32- sixième tranche 33- réacteur 34- générateur de vapeur 35- régulateur de pression 36- pompe de circulation principale 37- turbine à vapeur 38- condenseur 39- réducteur 40- septième tranche 41- huitième tranche 42- turbo-générateur autonome 43- moteur électrique de propulsion 44- neuvième tranche 45- butée principale 46- dixième tranche 47- panneau arrière 48- bouée de détresse arrière 49- torpilles de 400 mm de réserve 50- tube lance-torpilles de 400 mm 51- presses du gouvernail 52- caisse d'assiette arrière |
Massif
|
Tiré d'Apalkov |

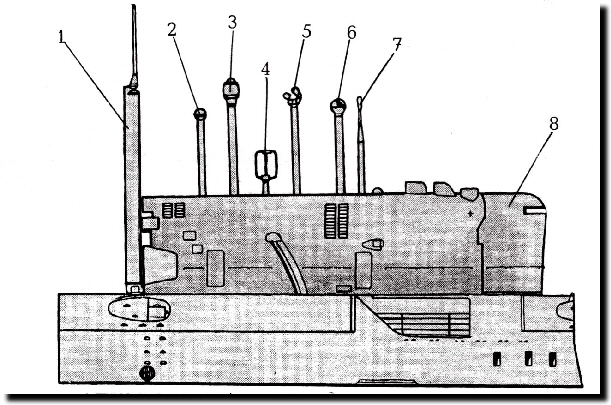

Vue de l'installation initiale
1- Antenne IVA (se replie vers l'arrière sur le pont) 2- Antenne du système NAKAT 3- Antenne VAN-S 4- Cadre PR-1 du radiogoniomètre 5- Antenne du radar ALBATROS 6- Périscope PR-14 7- Périscope PZNG-10 8- Carénage de l'antenne ARGUMENT (ici en position repliée)
Vue du côté tribord, l'avant se situant vers la droite
|
|
Tiré d'Apalkov |

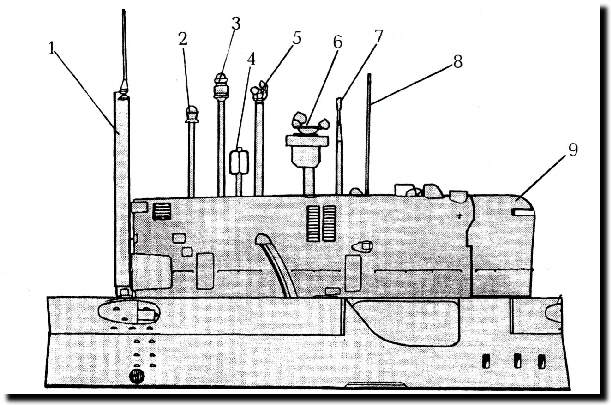

Vue après l'installation du système USPEKH
1- Antenne IVA (se replie vers l'arrière sur le pont) 2- Antenne du système NAKAT 3- Antenne VAN-S 4- Cadre PR-1 du radiogoniomètre 5- Antenne du radar ALBATROS 6- Antenne du système USPEKH 7- Périscope PZNG-10 8- Antenne radio 9- Carénage de l'antenne ARGUMENT (ici en position repliée)
Vue du côté tribord, l'avant se situant vers la droite |
Antenne Argument
|
Tiré d'Apalkov |

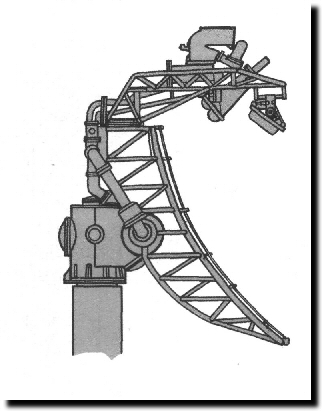

Antenne Argument |
|
Tiré d'Apalkov |

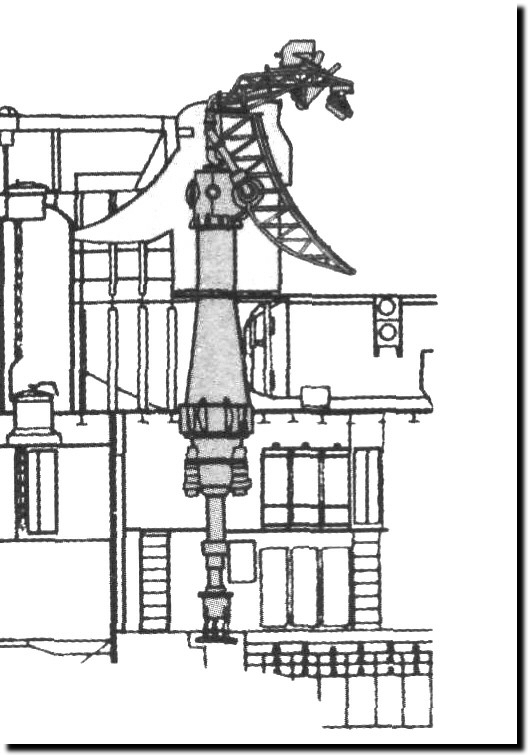

Antenne Argument et son axe de rotation |
