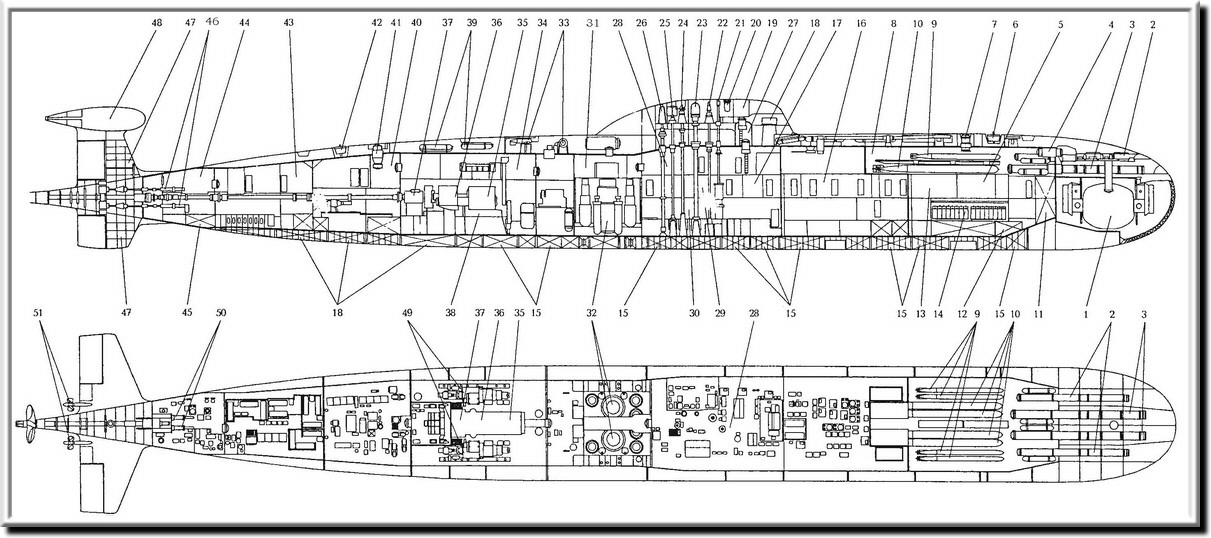

Cliquez sur le schéma pour l'agrandir
1- Transducteur du sonar MGK-500 SKAT-KS. 2- Tubes lance-torpilles de 533 mm. 3- Tubes lance-torpilles de 650 mm.
4- Panneau de chargement des torpilles. 5- 1ère tranche (torpilles). 6- Bouée de détresse avant. 7- Panneau avant.
8- Local des torpilles de réserve et système de rechargement rapide. 9- Torpilles de 533 mm de réserve. 10- Torpilles de 650 mm de réserve.
11- Dispositif anti-bulles des lance-torpilles. 12- Caisse d'assiette avant.
13- Local des armoires de la directions lance-torpilles LADOGA 1V-671RT et du sonar MGK-500 SKAT-KS.
14- Batterie d'accumulateurs. 15- Ballast principal. 16- 2ème tranche (locaux-vie).17- Troisième tranche (central).
18- Antennes du système acoustique SKAT-B (téléphone acoustique?). 19- Baignoire. 20- Répétiteur du gyrocompas. 21- Mât du périscope PZNG-10M
22- Mât de l'antenne de navigation par satellite SINTEZ. 23- Mât de l'antenne ESM / ECM MRP-21A ZALIV-P.
24- Mât de l'antenne du radar MRK-50 KASKAD. 25- Mât du radio-goniomètre ZAVESA. 26- Mât de l'antenne ANIS. 27- Timonerie. 28- Central.
29- Local des appareils électroniques et acoustiques.
30- Local des auxiliaires (pompes d'assèchement, pompes du système hydraulique général, redresseurs, centrales aéro-réfrigérantes).
31- 4ème tranche (réacteurs). 32- Réacteurs avec les pompes de circulation, et les cuves de protection radiologique.
33- Antenne remorquée du système PARAVAN et son treuil. 34- 5ème tranche (turbine). 35- Turbine à vapeur (propulsion).
36- Réducteur planétaire. 37- Palier de butée. 38. Condenseur. 39- Bouteilles d'air HP.
40- 6ème tranche (équipements électro-techniques et de secours). 41- Panneau arrière. 42- Bouée de détresse arrière.
43- Septième tranche (locaux-vie). 44- 8ème tranche (local barre et diesels générateurs de secours). 45- Caisse d'assiette arrière.
46- Presses des barres de plongée arrière. 47- Dérive. 48- Bulbe de l'antenne ETBF RUZA-P. 49- Turbo-alternateurs.
50- Presses des barres de plongée arrière. 51- Hélices de propulsion de secours.

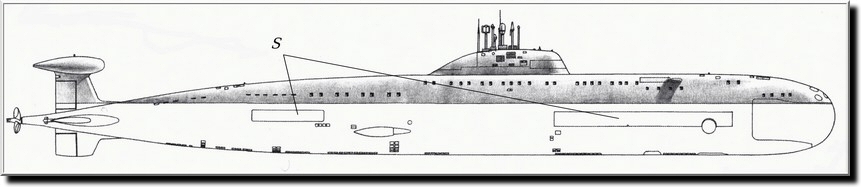

Vue latérale montrant les antennes du sonar de flanc (repères S)
|

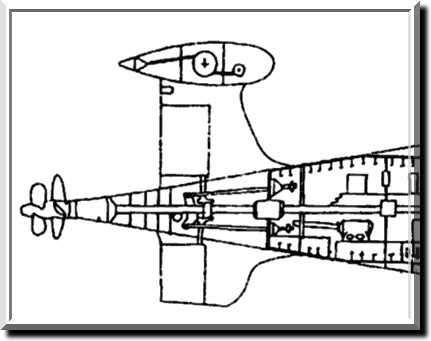

Détail de la queue avec deux hélices contrarotatives et aperçu du mécanisme de la flûte ETBF |
|

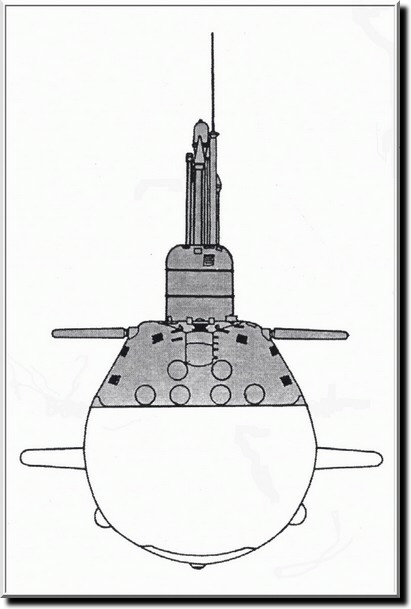

671RTM de face |

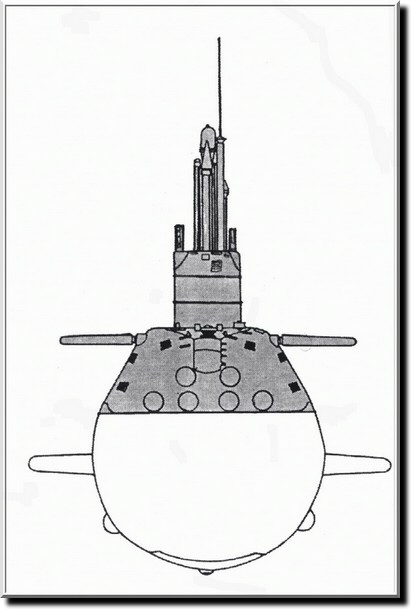

671RTMK de face Les senseurs du SOKS sont bien visibles de part et d'autre du sommet du massif |
|

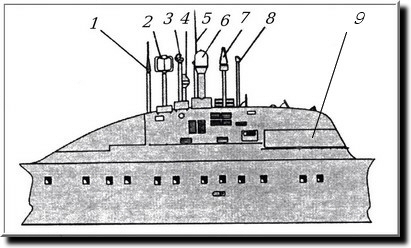

1. Antenne ANIS 2. Cadre du radiogoniomètre ZAVESA 3. Antenne du radar MRK-50 KASKAD 4. Schnorchel 5. Antenne KIPARIS 6. Antenne du système ESM ZALIV-P. 7. Antenne du système de navigation par satellite SINTEZ. 8. Périscope PZNG-10M. 9. Fenêtre du sonar SKAT-B |

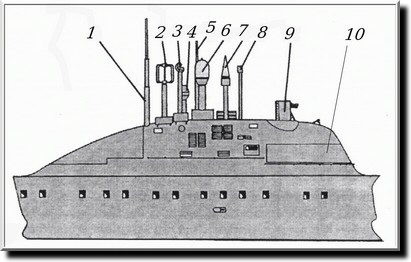

1. Antenne KORA 2. Cadre du radio goniomètre ZAVESA 3. Antenne du radar MRK-50 KASKAD 4. Schnorchel 5. Antenne ANIS. 6. Antenne du système ESM ZALIV-P 7. Antenne du système de navigation par satellite SINTEZ. 8. Périscope PZNG-10M 9. Senseurs du système SOKS 10. Fenêtre du sonar SKAT-B |
