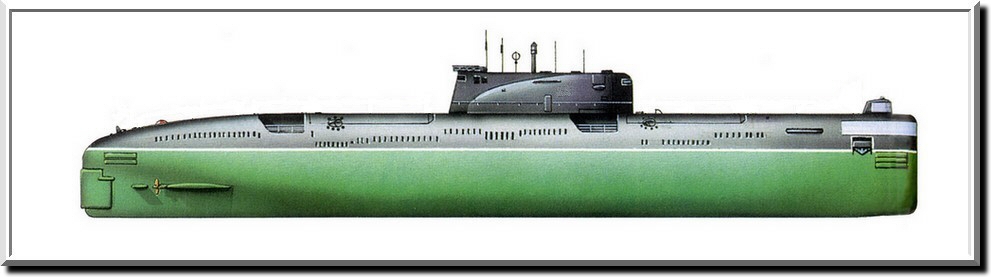

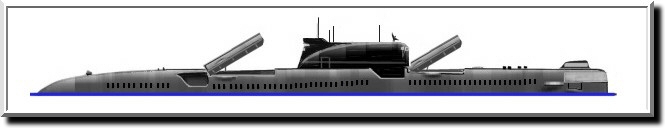

Tubes levés
|

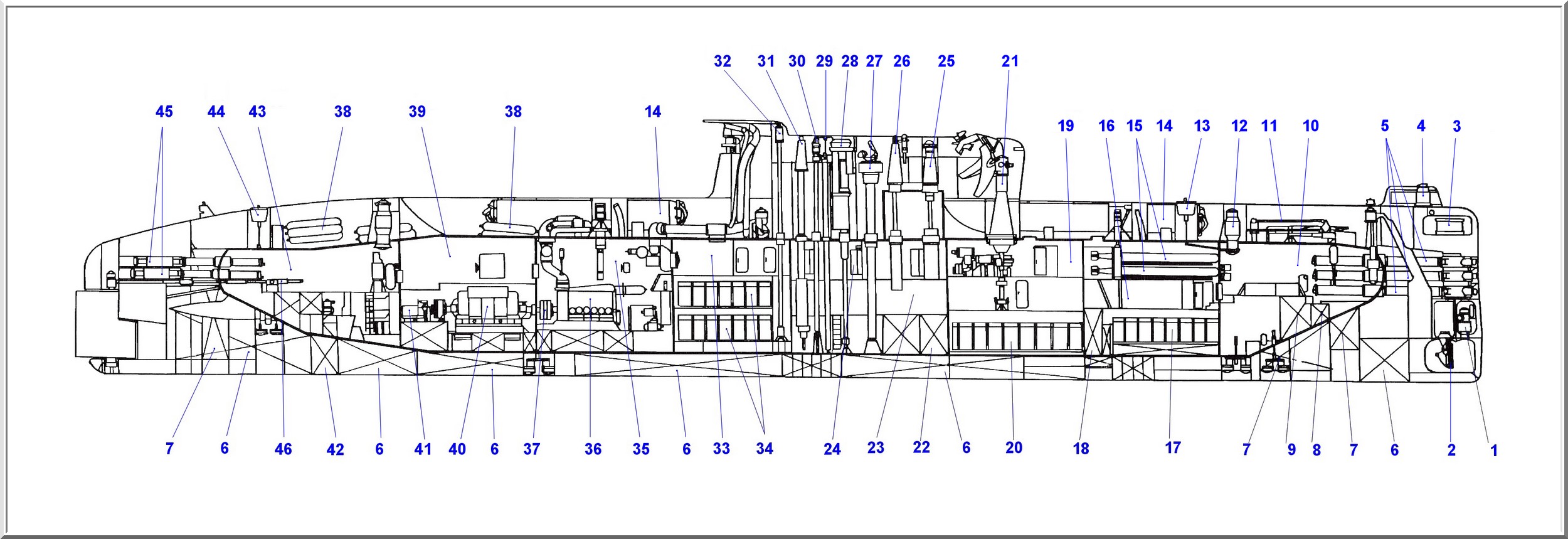

1- Base du sonar PLUTONIY 2- Base du sonar MG-200 ARKTIKA-M 3- Base du sonar MG-10 4- Base du sonar MG-25 5- Tubes lance-torpilles de 533 mm 6- Caisse à combustibles 7- Ballast principal 8- Maille vide 9- Caisse d'assiette avant 10- Tranche Une (torpilles) 11- Presses des barres de plongée avant 12- Panneau avant 13- Bouée de détresse avant 14- Conteneur de missile P-6M 15- Torpilles de 533 mm de réserve 16- Deuxième tranche (batterie avant) 17- Batterie avant 18- Caisse de compensation torpilles 19- Troisième tranche (locaux vie) 20- Batterie milieu 21- Antenne ARGUMENT en position de repos 22- Caisse d'immersion rapide 23- Quatrième tranche (Central) 24- Poste Central 25- Périscope de visée astrale PR-11 LIRA 26- Périscope PZNG-8 27- Antenne n° 1 du système USPEKH 28- Schnorchel 29- Antenne RAMKA du radiogoniomètre 30- Antenne n° 2 du système USPEKH 31- Périscope PZNG-10 32- Antenne de télécommunications TOPOL 33- Cinquième tranche (locaux vie) 34- Batterie arrière 35- Sixième tranche (Diesels) 36- Diesel 37- Accouplement élastique 38- Bouteilles d'air HP 39- Septième tranche 40- Moteur électrique de propulsion 41- Compresseur d'air HP 42- Caisse d'assiette arrière 43- Huitième tranche (torpilles arrière) 44- Bouée de détresse arrière 45- Tubes lance-torpilles de 400 mm 46- Presses du gouvernail |
|

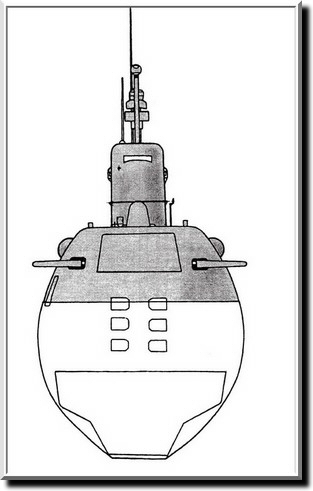

Classe 651 vue de face |

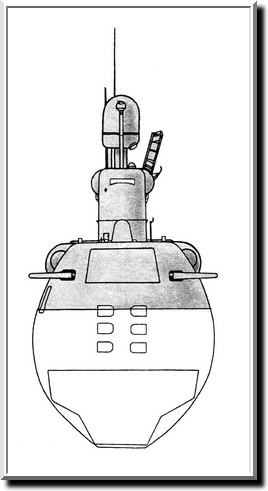

Classe 651K vue de face |
