Cette unité dispose vraisemblablement du MG-15, compte tenu de l'appendice à l'avant

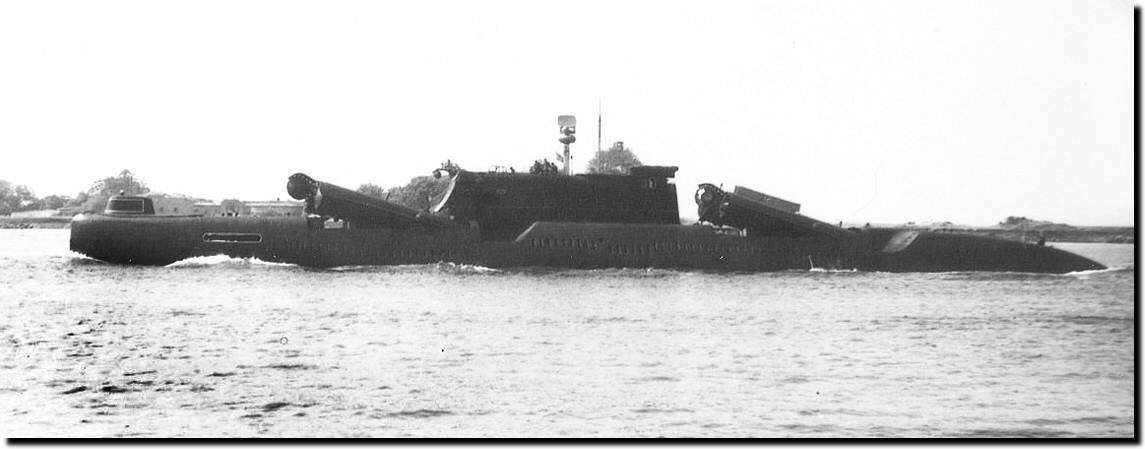

Cette photo montre que les tubes sont liés par paire, et ne peuvent être relevés indépendamment
L'appendice à l'avant est celui du MG-25 (à comparer avec la photo 1)

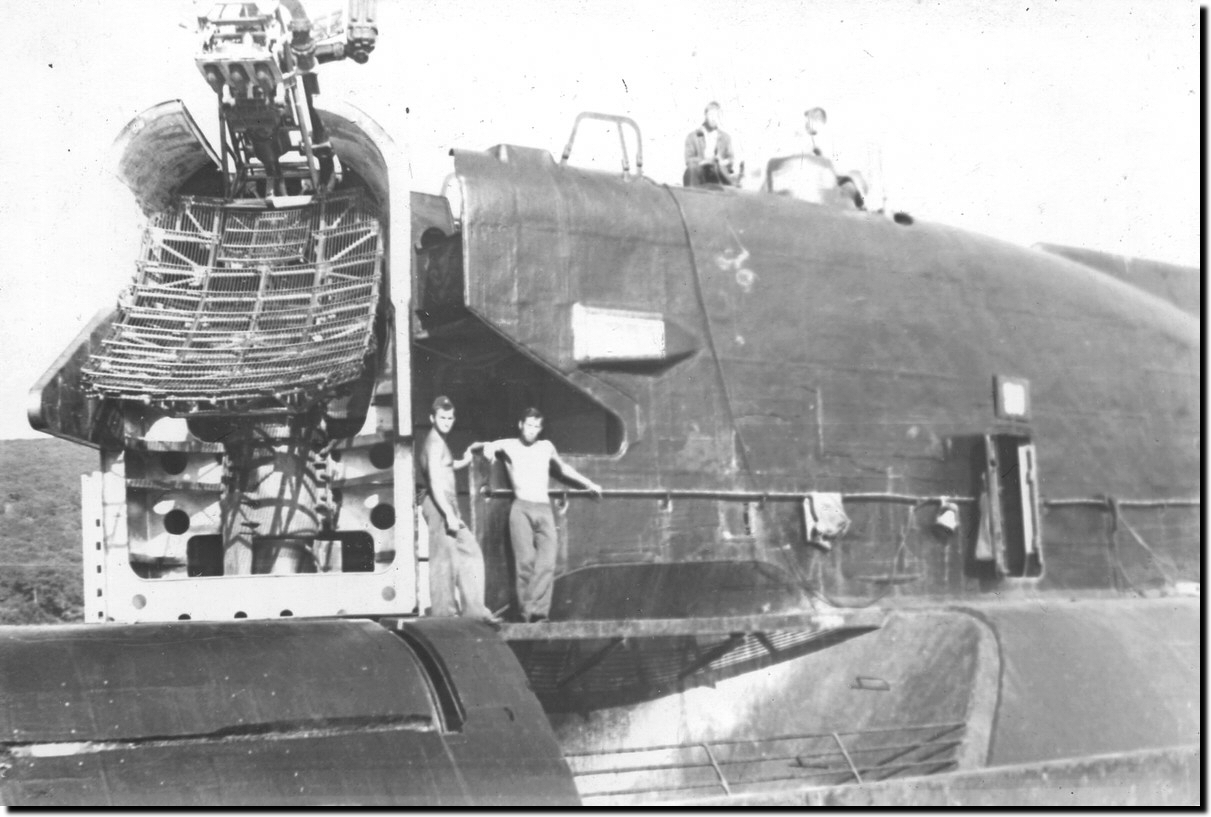

Antenne du système de téléguidage " Argument" déployée par rotation levogyre
Le déflecteur de jet du tube bâbord avant est bien visible sous les pieds du marin en bas à droite

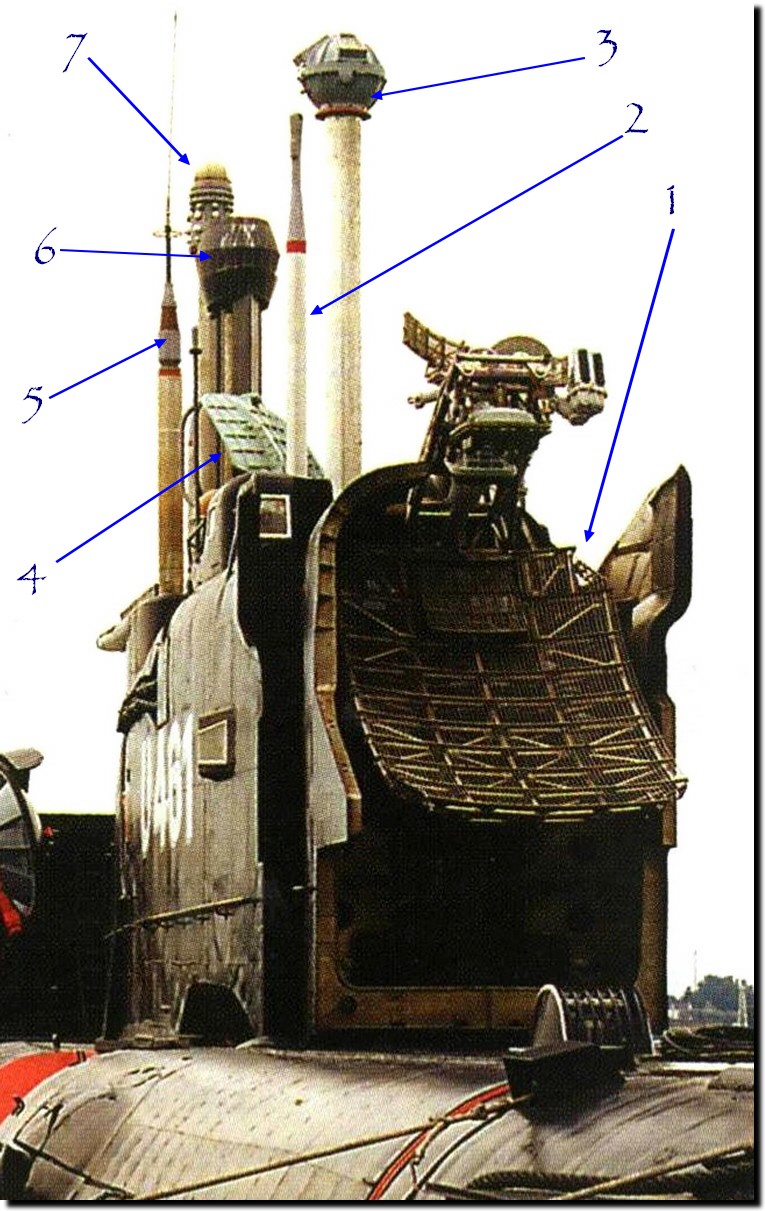

Autre vue de l'antenne du système " Argument"
La bosse sur le pont correspond à la protection du célérimétre (MG-17 Beresta)
|

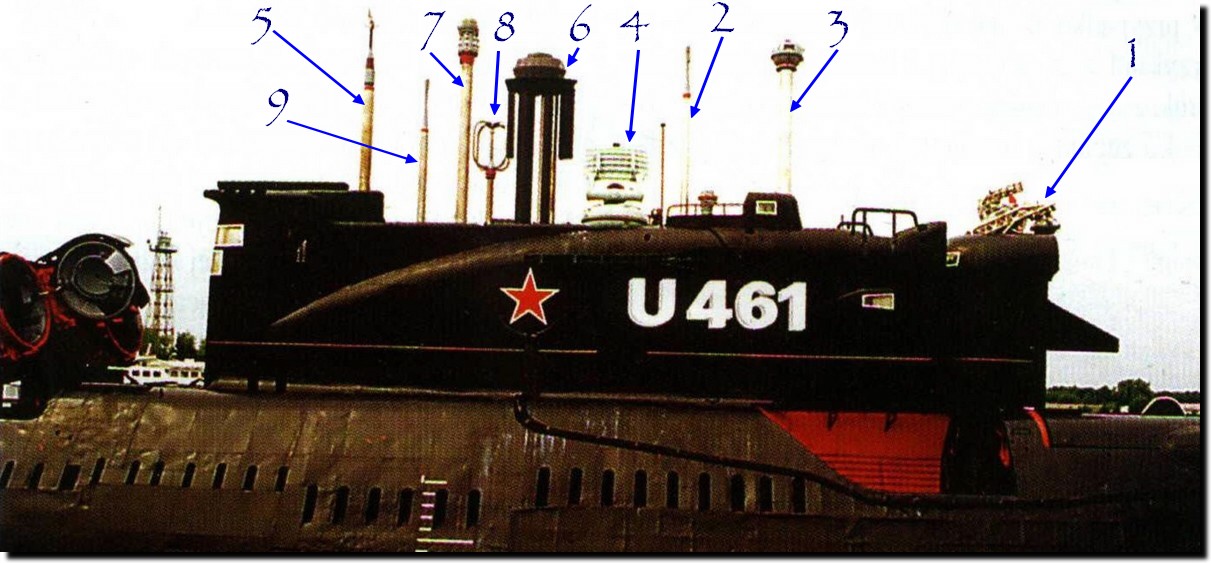

1- Antenne du système " Argument" 2- Périscope de veille PZNG-8 3- Périscope de visée astrale Lira-P 4- Antenne du système de réception de données Uspekh 5- Antenne Topol 6- Schnorchel 7-MRP-10M Nakat-M 8- Cadre du radiogoniomètre Ramka 9 - Périscope d'attaque PZNA-10 |

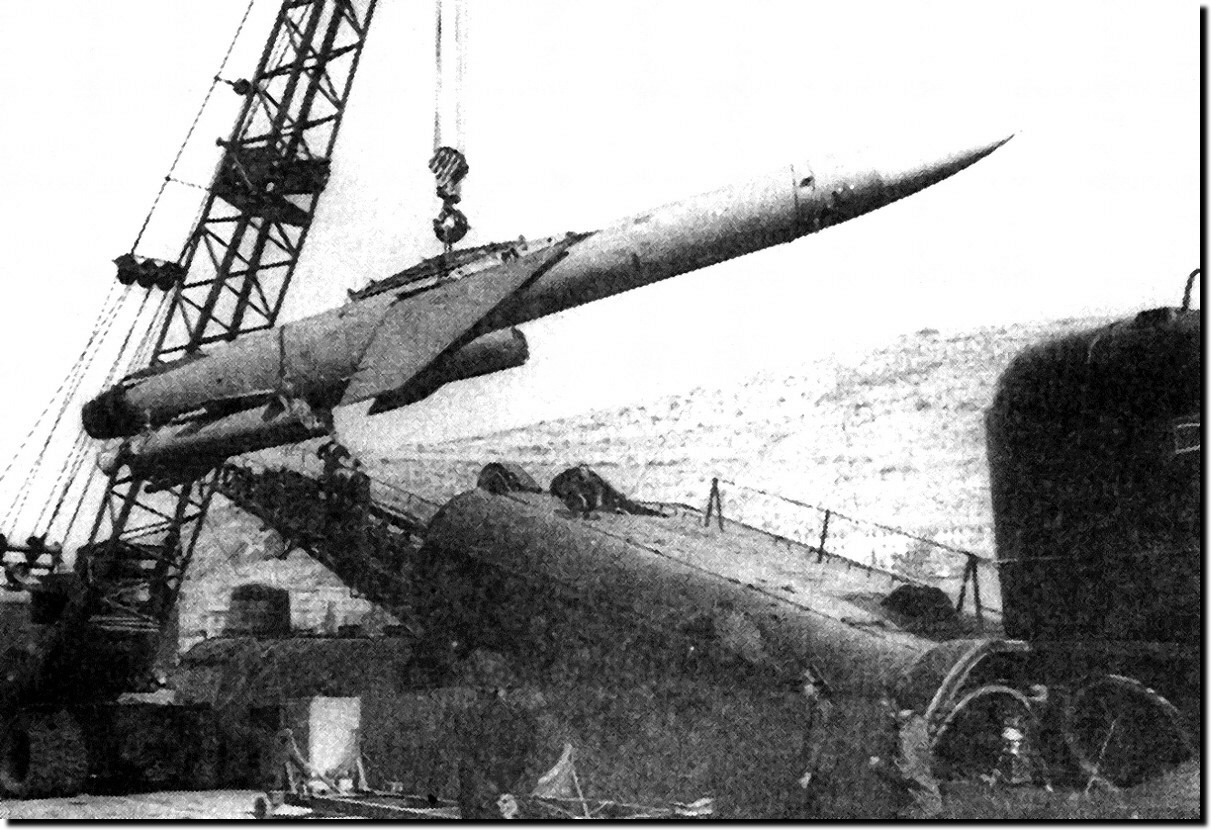

Opération de dé chargement du missile P-6
Comme ci-dessous.

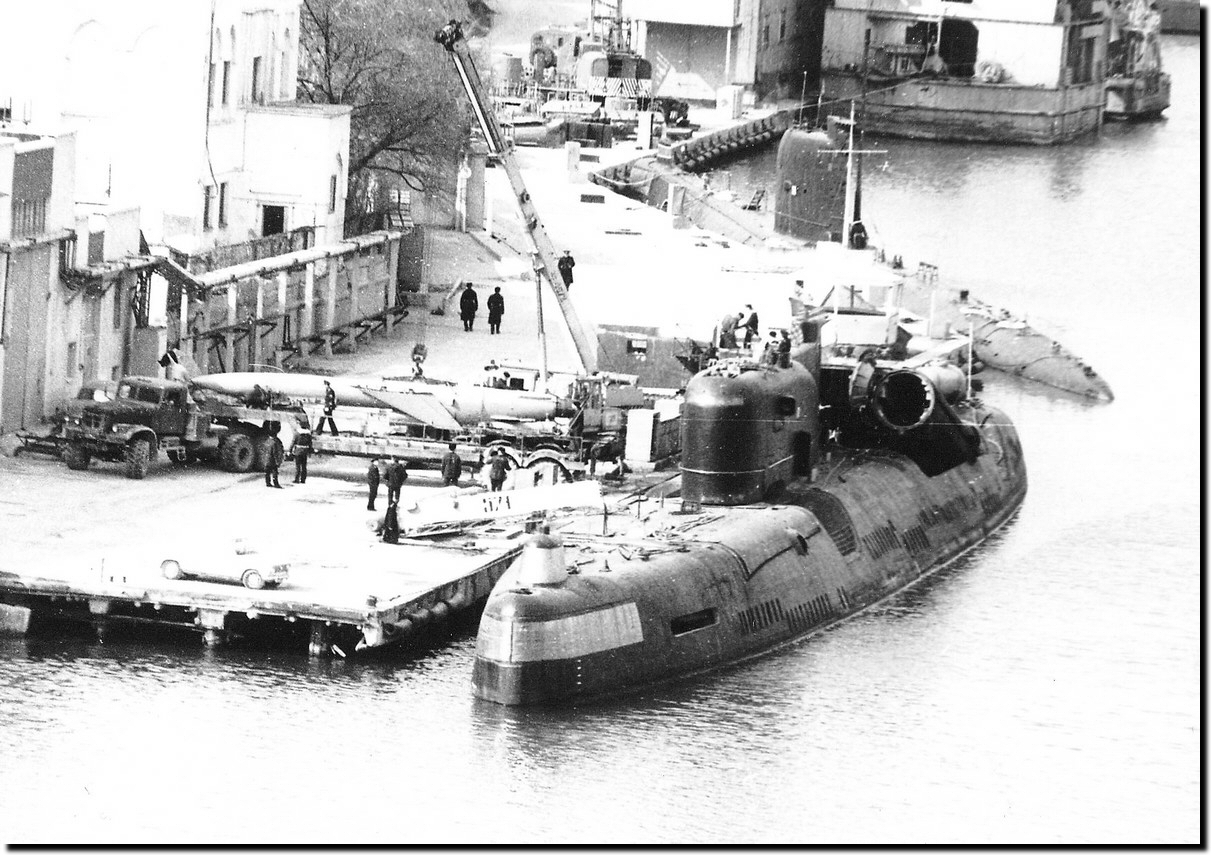

Il s'agit très probablement de la dernière opération de déchargement des tubes du B-67 (ex K-67) en avril 1994 à Balaklava
La taille des personnages permet de prendre en compte la taille du missile (10,2 m de long!)
Le sous-marin en arrière plan est un classe 641 Foxtrott

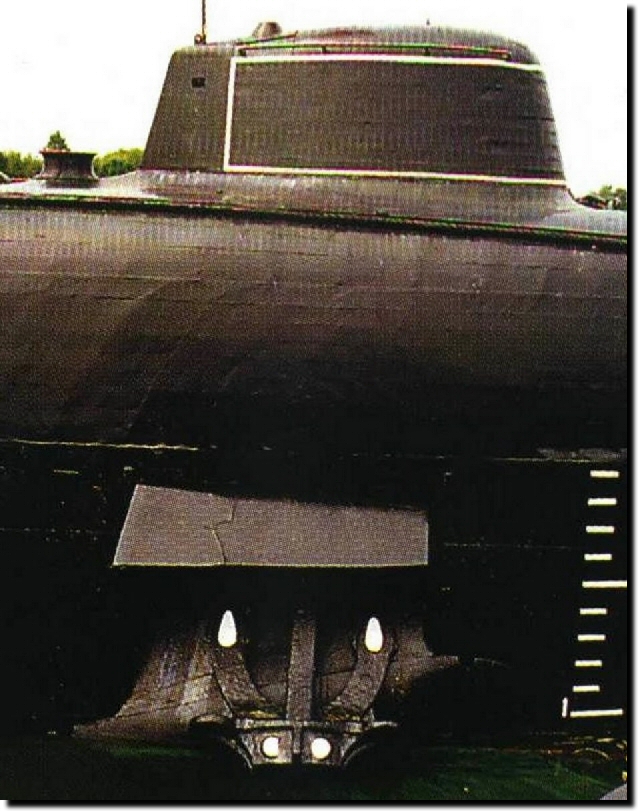

Détail de l'ancre et de son logement
La bosse au dessus du pont est le carénage du MG-25
