On trouvera sur le site suivant:
http://alfa-industry.ru/news/104/24185/
un reportage sur l'intérieur de B-396 installé comme musée à proximité de Moscou
Une superbe maquette montrant les aménagements intérieurs
http://fishki.net/1737950-podvodnaja-lodka-proekta-641b.html
(On ne voit malheureusement pas les détails du Central)
Le B-515, musée à Hamburg
https://military-museum.livejournal.com/8842.html
Le B-307, à Togliatti
http://www.kpopov.ru/travel/avtovaz_b307.htm
Et enfin, des photos de l'intérieur et de l'extérieur du B-380 avant qu'il ne coule
http://forums.airbase.ru/2009/12/t60759--podvodnye-lodki-proekta-641b.html

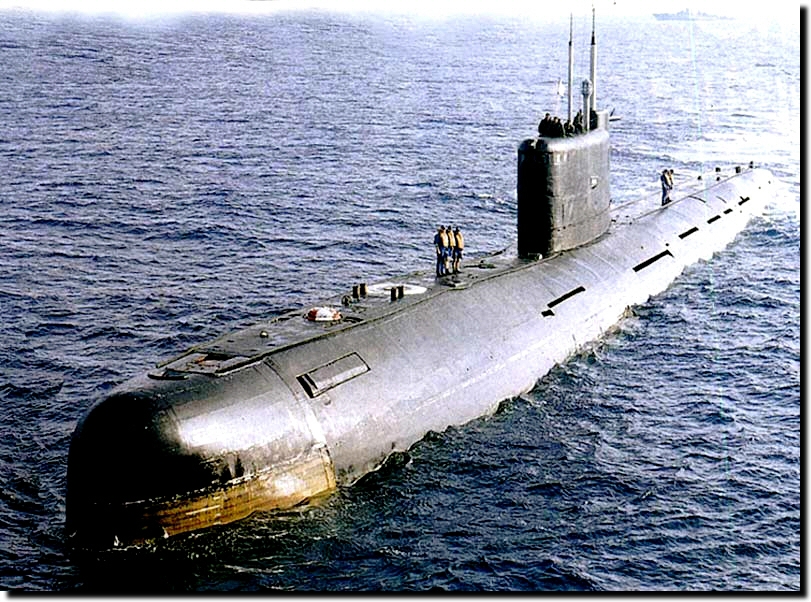

En surface, barres de plongée avant repliées
Les purges sont semi-carénées

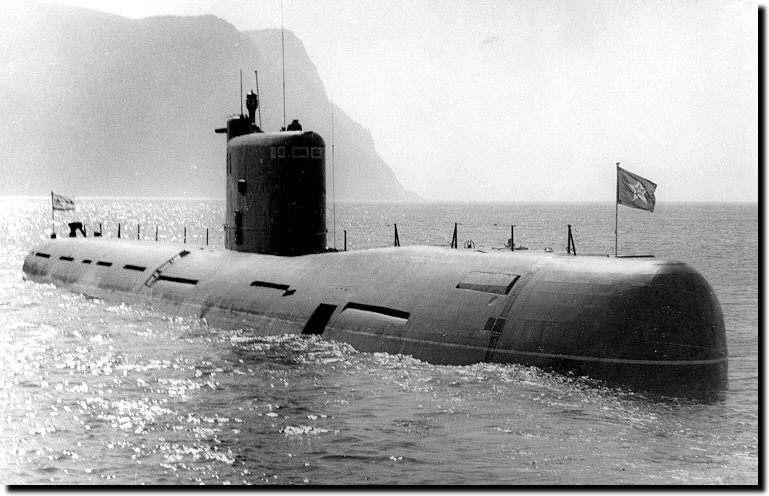

Le B-498 au mouillage devant Balaklava
La tonture de la partie avant est nettement visible
Le massif est bien different des classe 641

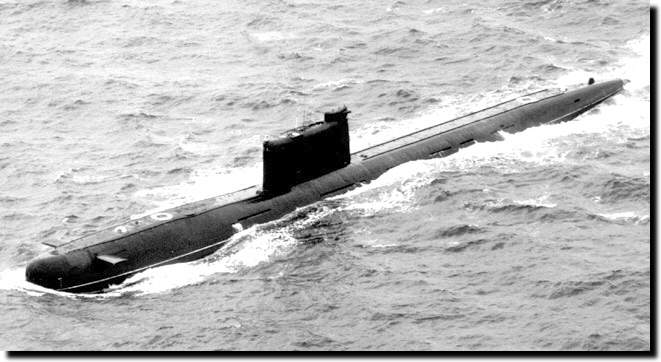

En surface, barres de plongée avant déployées

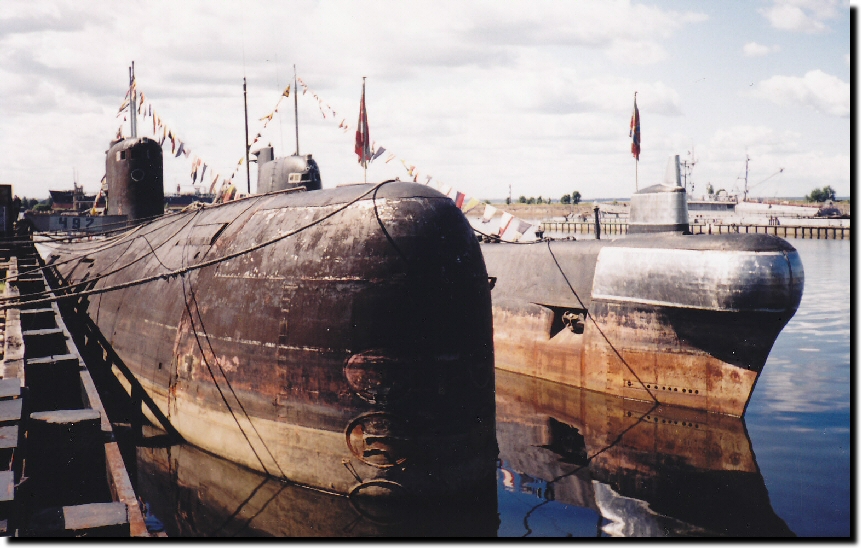

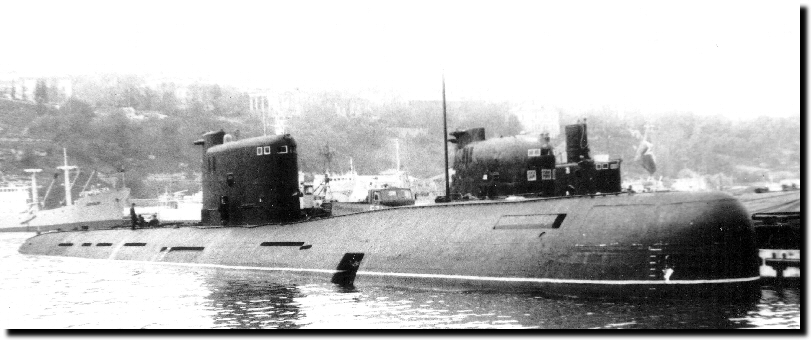

Le B-380 à quai à Sebastopol.
A sa gauche, un classe 641 dont on voit le massif très différent
Puis un classe 633

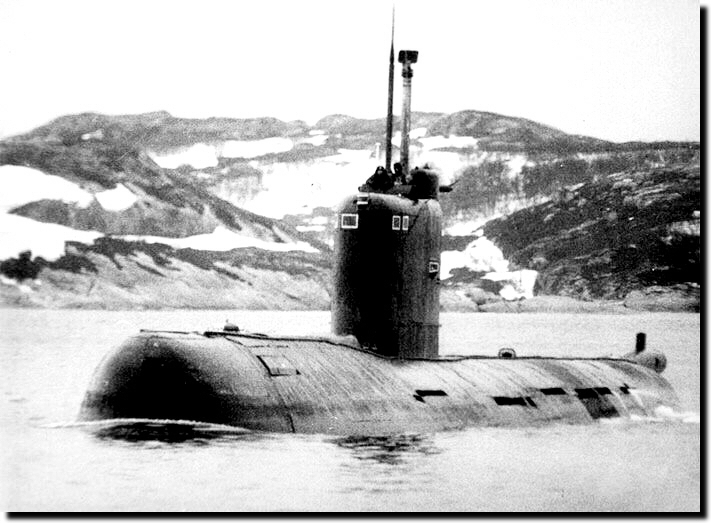

Un des deux équipés de la flute ASM remorquée PELAMIDA, en flotte du Nord

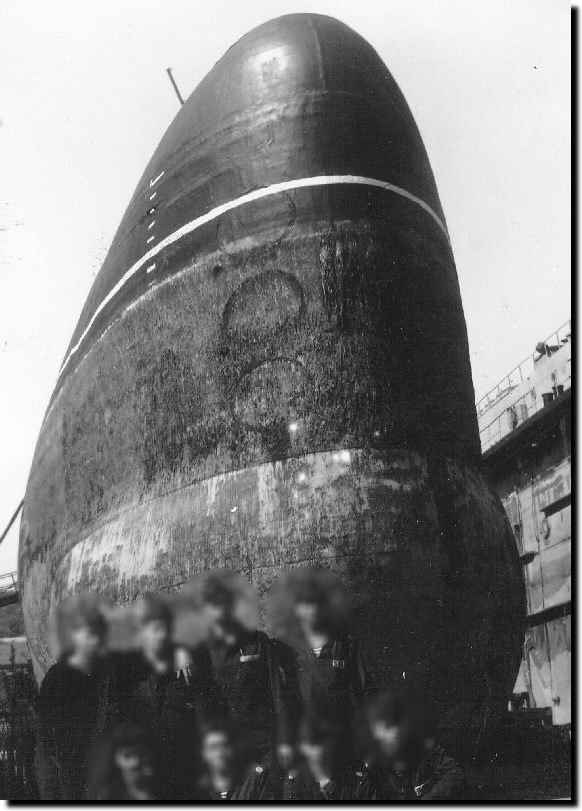

Le B-380 sur dock
On voit bien le goître du sonar MGK-400
Les trois tubes lance-torpilles tribord sont discernables

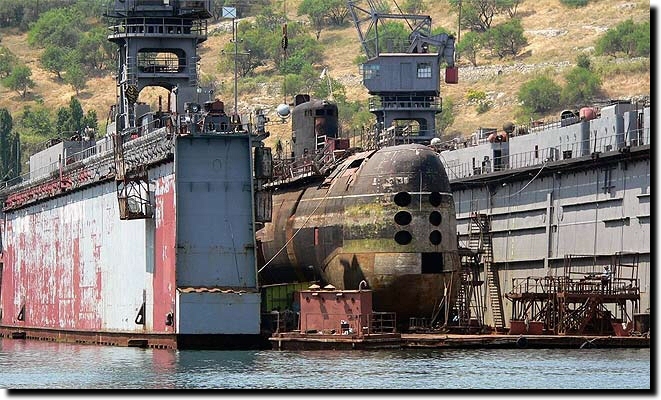

Un autre au bassin
Les six tubes sont ouverts et il manque un panneau sur le carénage du sonar
(probablement le B-380)

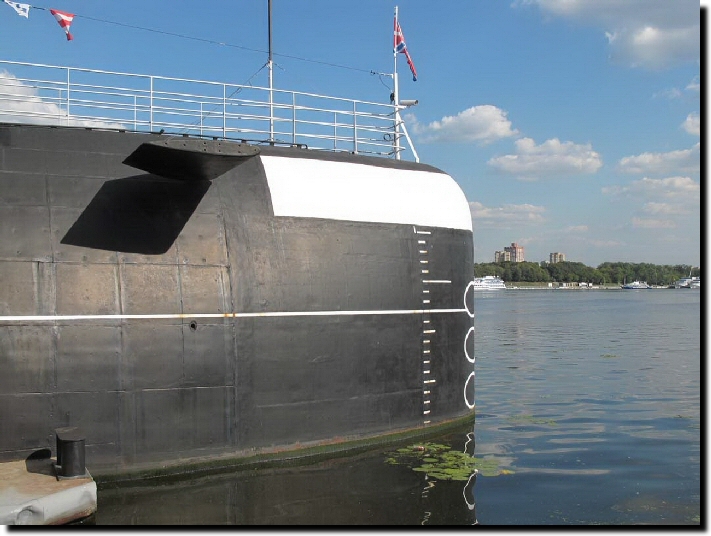

Nez du B-396, avec une barre de plongée avant déployée

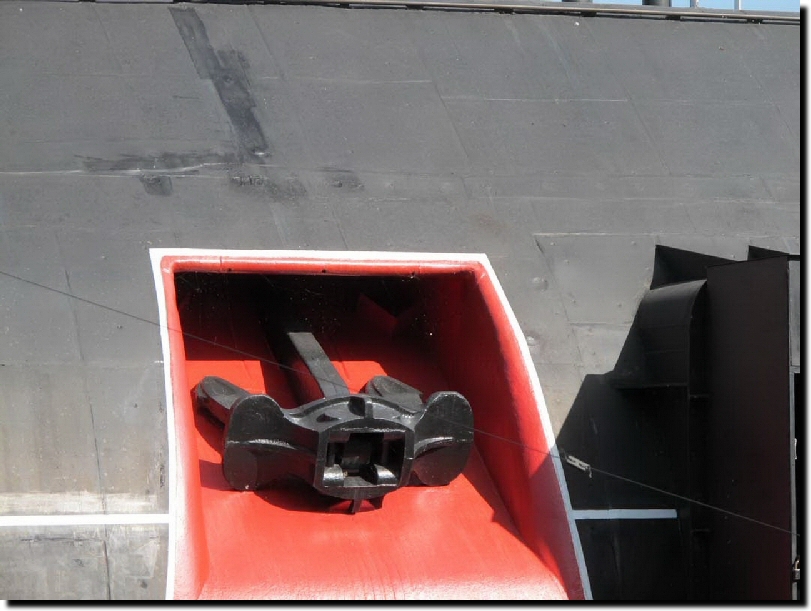

Détail de l'ancre (une seule, sur tribord)

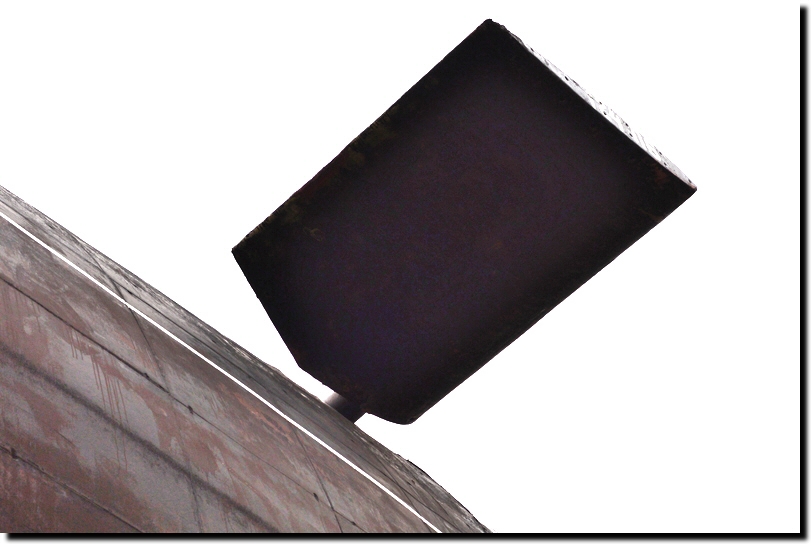

Détail d'une barre de plongée avant

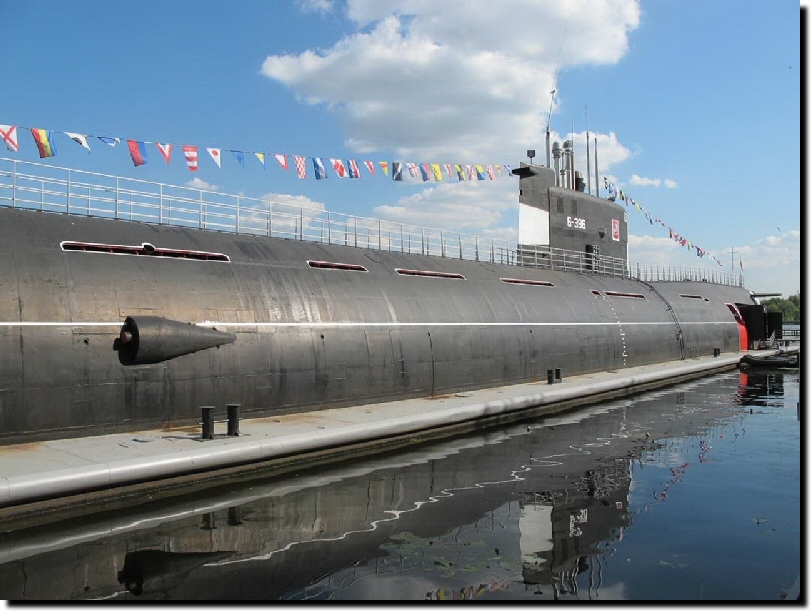

Vue latérale du B-396

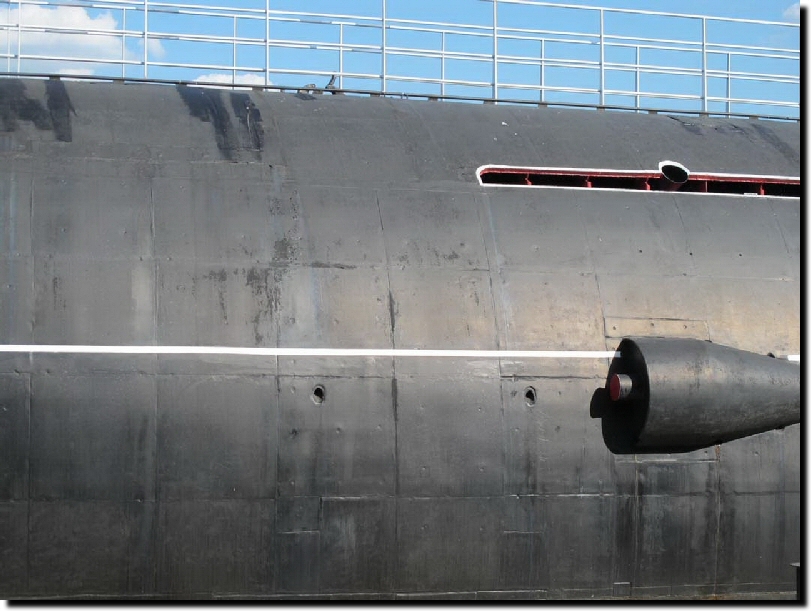

La forme des purges des ballasts est bien mise en évidence

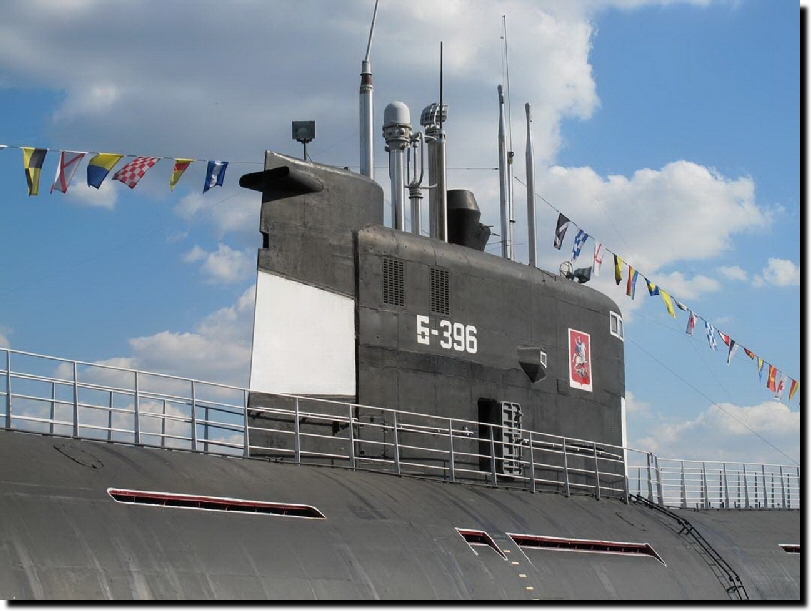

Détail du massif, avec sur l'arrière l'échappement supérieur des Diesel
La zone blanche est le revêtement d'une partie du système sonar

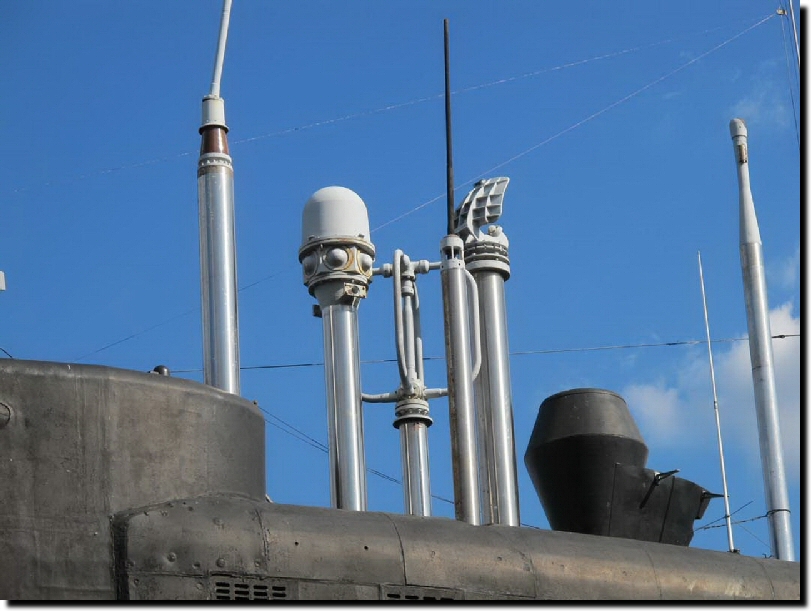

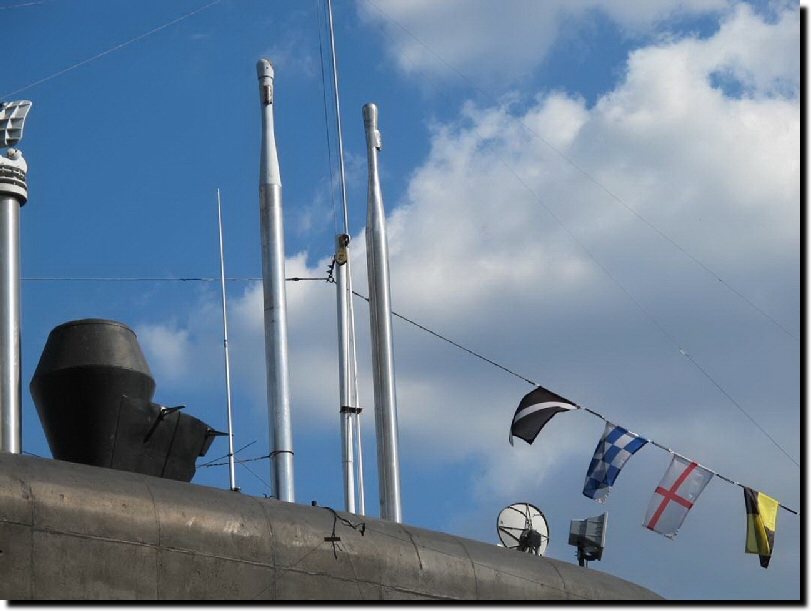

Détail des mâts hissables
De gauche à droite: l'antenne du radar, le schnorchel (en noir), et les deux périscopes
(l'antenne circulaire avant et le projecteur sont des artifices du musée)
Détail latéral
On voit l'échappement du Diesel principal tribord pour la navigation en surface (les deux autres échappent sur bâbord)
Les plaques du revêtement anéchoïque sont aussi nettement visibles

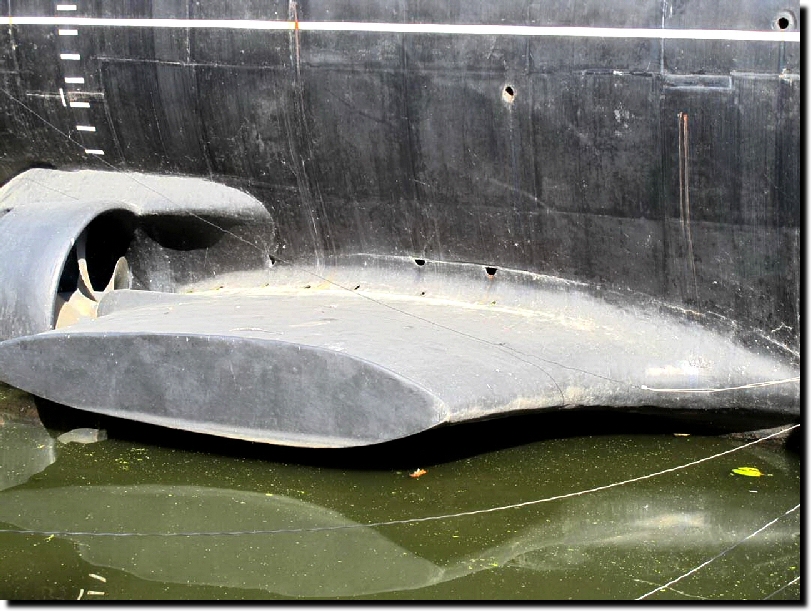

Détail du plan fixe inférieur
Contrairement au projet 641, il est dans le plan de l'hélice latérale, et non en dessous
Autre vue de l'arrière
La barre de plongée arrière est ici dans le plan de l'hélice latérale

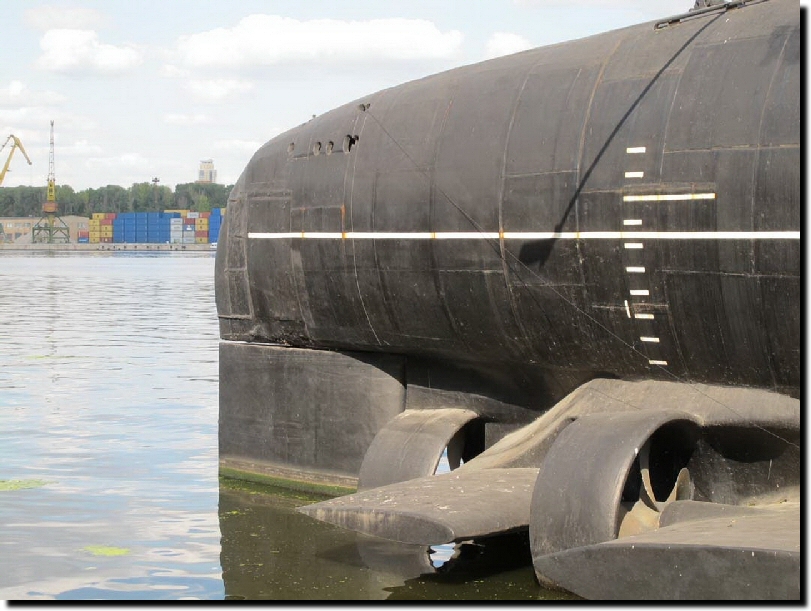

Le safran du gouvernail est placé derrière l'hélice centrale
Les hélices sont carénées

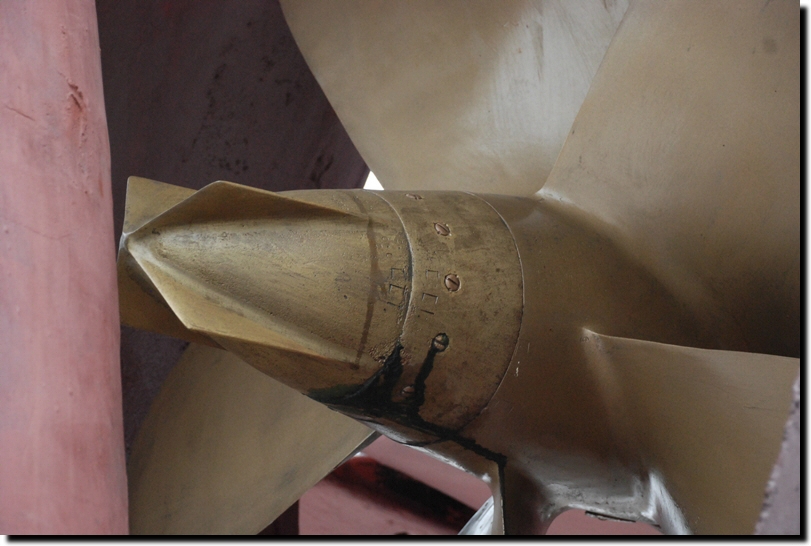

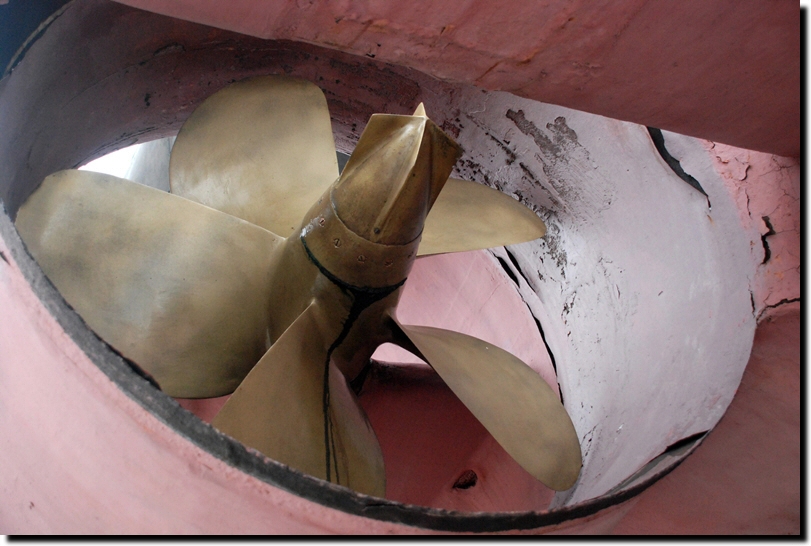

Détail d'une hélice et de son carénage
Détail du dispositif anti-cavitation de sillage

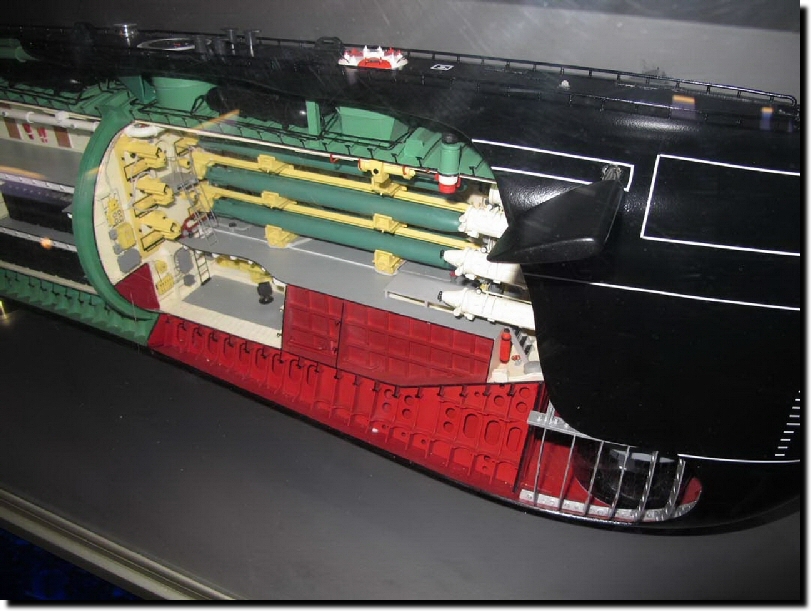

Détail de l'avant, sur une maquette

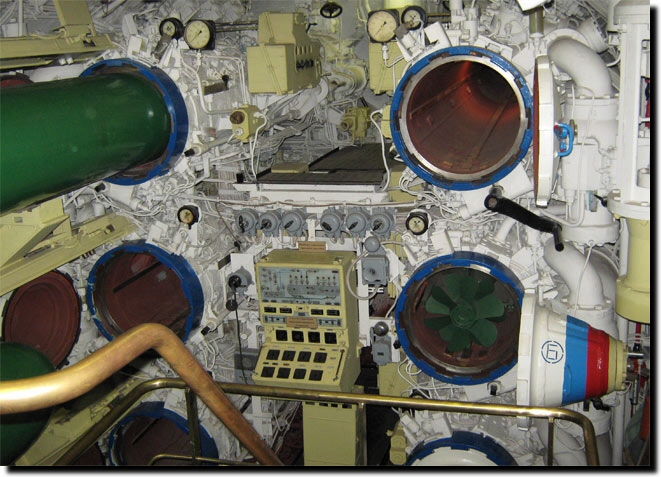

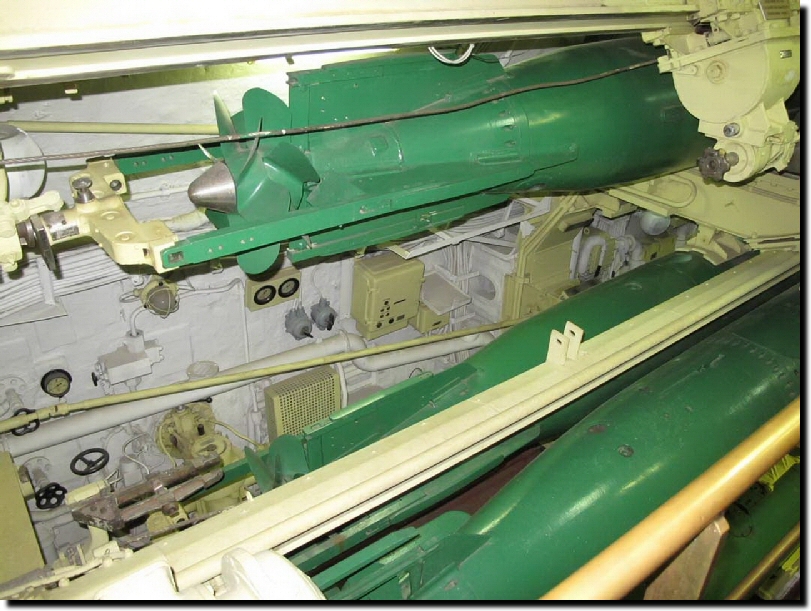

Détail du local torpilles
Les tubes lance-torpilles
(contrairement au projet 641, il n'y a pas de tubes à l'arrière)

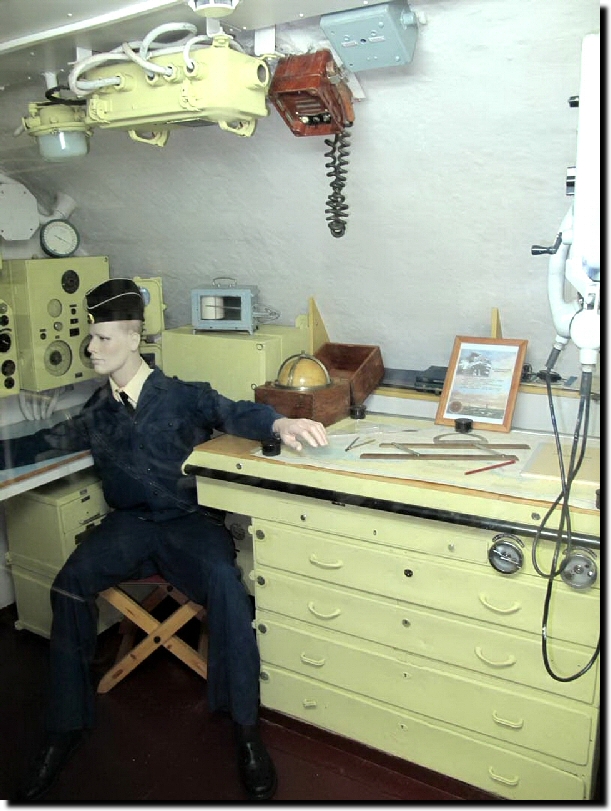

Le poster du navigateur
On peut voir une "tête de veau" sur la table à cartes

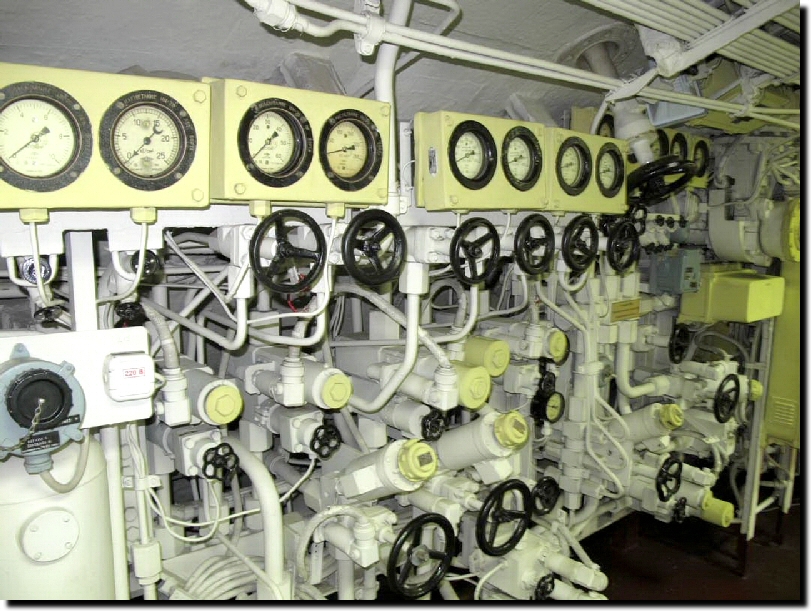

Les commandes manuelles des bouteilles d'air HP

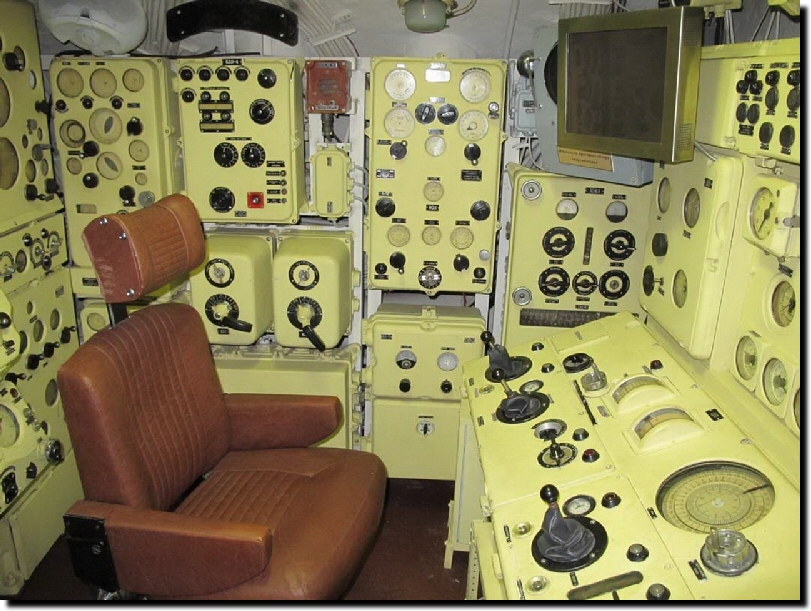

Console PIRIT, face au fauteuil
Au premier plan, joystick du gouvernail
En arrière plan, les joystick des barres de plongée avant et arrière

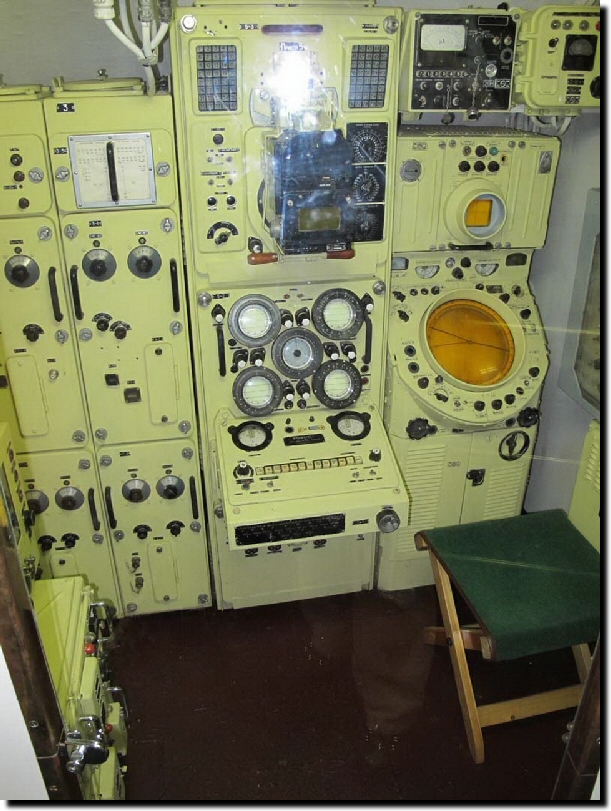

Poste détection
Console radar à droite, GE à sa gauche

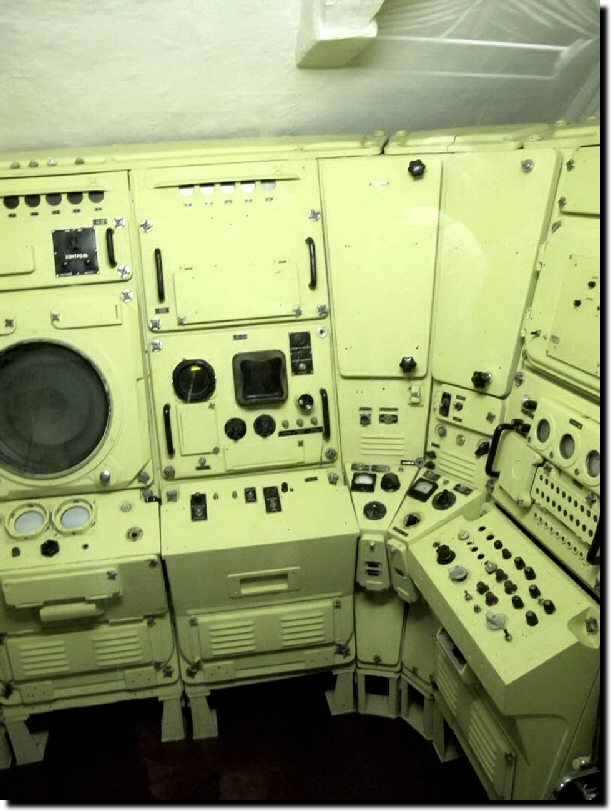

Poste ASM
Projet 641B à gauche (B-307), et 641 à droite (B-440)
La différence des étraves est très nette
L'épave du B-380 vers le chantier de démantèlement à Inkerman
