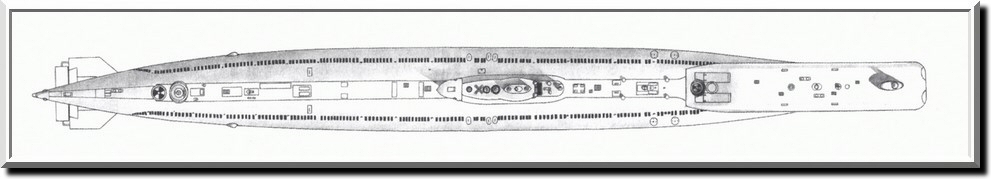

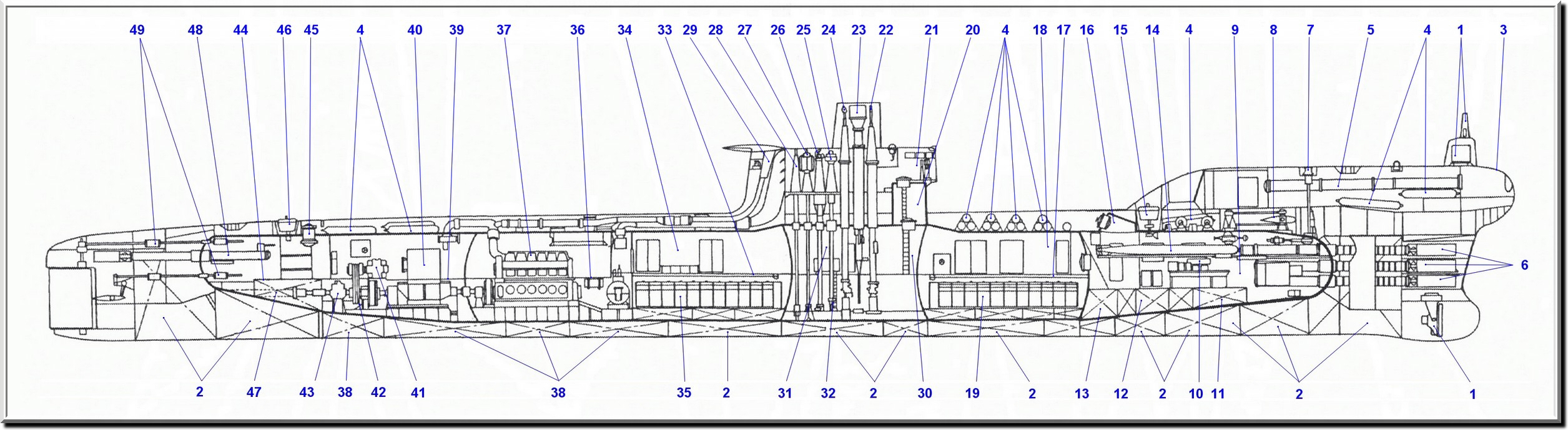

1- Base du sonar 2- Ballast principal 3- Carénage des tubes lance-torpilles de 650 mm 4- Bouteilles d'air HP 5- Tubes lance-torpilles de 650 mm 6- Tubes lance-torpilles de 533 mm modernisés 7- Guindeau avant 8- Barres de plongée avant avec leurs presses 9- Tranche avant (torpilles) 10- Appareils d'observation et de mesures 11- Caisse torpilles 12- Caisse d'assiette avant 13- Caisse de compensation torpilles 14- Torpilles de réserve 15- Bouée de détresse avant 16- Panneau de chargement torpilles 17- Deuxième tranche (locaux vie et batterie) 18- Locaux vie 19- Batterie avant 20- Coque épaisse 21- Baignoire 22- Périscope d'attaque PA-10 23- Schnorchel 24- Périscope de veille PZN-10 25- Antenne du système ESM MRP-10 NAKAT 26- Antenne du radar FLAG 27- Cadre RAMKA du radiogoniomètre 28- Antenne VAN 29- Tubes des gaz d'échappement des moteurs 30- Troisième tranche (central) 31- Central 32- Auxiliaires 33- Quatrième tranche (locaux vie et batterie) 34- Locaux vie 35- Batterie arrière 36- Cinquième tranche (Diesels) 37- Moteur Diesel 38- Ballast / Soute gazole 39- Sixième tranche (moteurs électriques) 40 - Moteur électrique principal 41- Moteur électrique silencieux 42- Manchon d'accouplement du moteur de marche silencieuse 43- Butée principale 44- Septième tranche (torpilles arrières) 45- Panneau arrière 46- Bouée de détresse arrière 47- Caisse d'assiette arrière 48- Tubes lance torpilles de 533 mm arrières 49- Presses des barres de plongée arrières et du gouvernail. |
