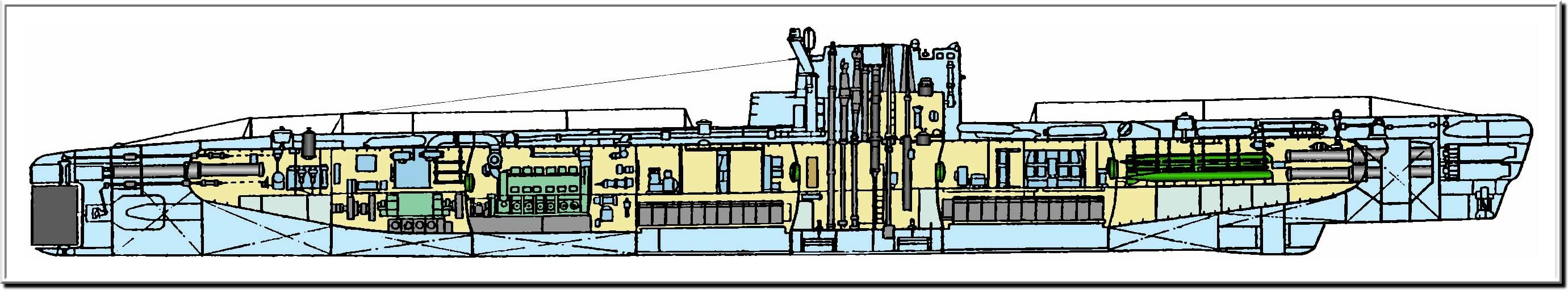

Schéma canons débarqués

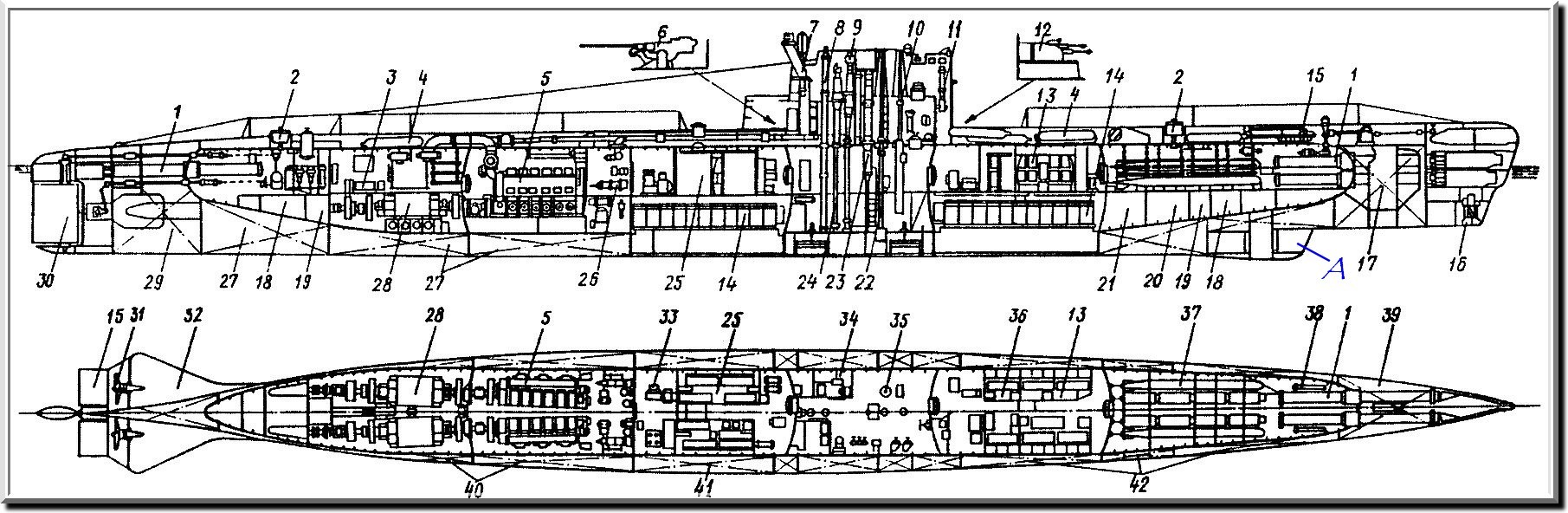

Schémas avec canons
1- tubes lance-torpilles de 533 mm. 2- bouée de dé tresse. 3- moteur électrique de propulsion silencieuse. 4- bouteilles d'air HP. 5- moteur diesel 37D.
6- affût de 57 mm double MS-24 IF (nota: selon les versions, monté à l'avant ou à l'arrière du massif). 7- tubes d'échappement des moteurs diesels. 8- antenne VAN
9- antenne de l'intercepteur radar NAKAT 10- périscope d'attaque.11- compas magnétique GO-23.
12. affût de 25 mm double (nota: selon les versions, monté à l'avant ou à l'arrière du massif, à l'opposé de l'affût de 57 mm).
13- couchage pour 4 officiers.14- batterie d'accumulateurs. 15- barres de plongée. 16- sonar TAMIR 5. 17- puits aux chaînes. 18- caisses d'assiette. 19- caisse d'eau douce.
20- caisse de compensation torpilles. 21- ballast soute externe.22- périscope de veille. 23- schnorchel. 24- antenne du radar FLAG. 25- cabine du second.
26- compresseurs diesel D-2. 27- ballast-soute interne.28- moteur électrique principal de propulsion PG-101. 29- citernes du ballast principal. 30- safran du gouvernail. 31- hélice.
32- stabilisateur horizontal. 33- compresseur électrique d'air HP . 34- PC radio. 35- maître compas. 36- couchage pour deux officiers.
37- torpilles de réserve. 38- ballon d'air de lancement. 39, 40, 41 et 42- citernes du ballast principal
A- base du MARS-24-KIG
