Tiré des ouvrages cités en Bibliographie
|

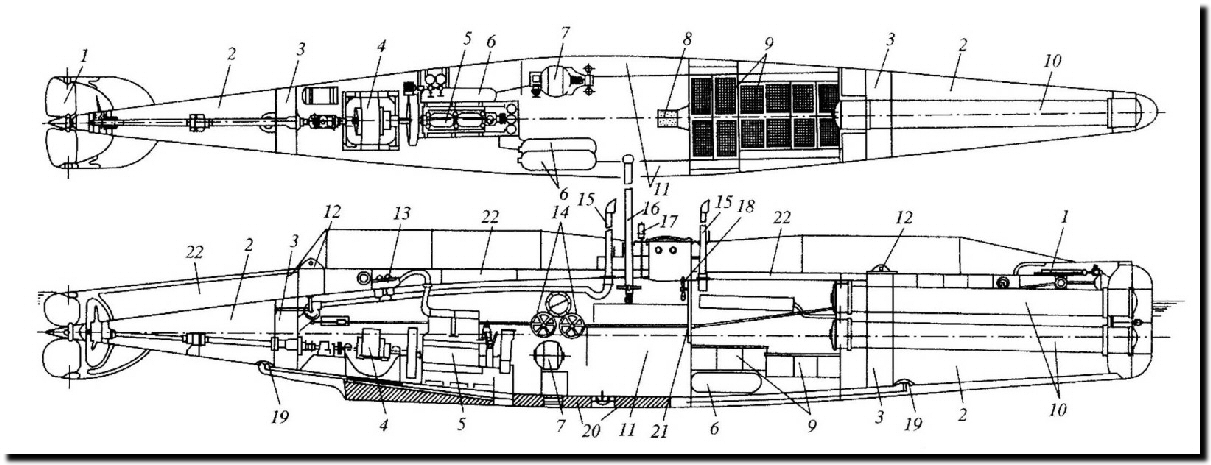

1.- barres de plongée 2.- caisses du ballast principal 3.- caisses d'assiette 4.- moteur électrique 5.- moteur Diesel 6.- bouteilles d'air HP 7.- moteur électrique de la pompe d'assèchement 8.- emplacement du barreur 9.- accumulateurs 10.- tubes lance-torpilles 11.- caisse auxiliaire et de combustible 12.- anneaux de manutention du sous-marin 13.- silencieux d'échappement 14.- volants de manoeuvre des barres de plongée 15.- tube d'air 16.- périscope 17.- sifflet 18.- gouvernail 19.- vannes Kingston des caisses de ballast 20.- quille d'échouage 21.- porte d'accès aux batteries 22.- superstructure |

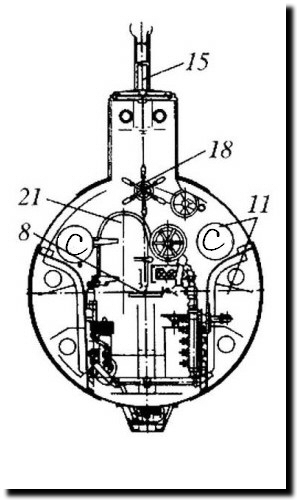

Vue en coupe à hauteur du couple n° 24
