Tiré des documents cités en bibliographie

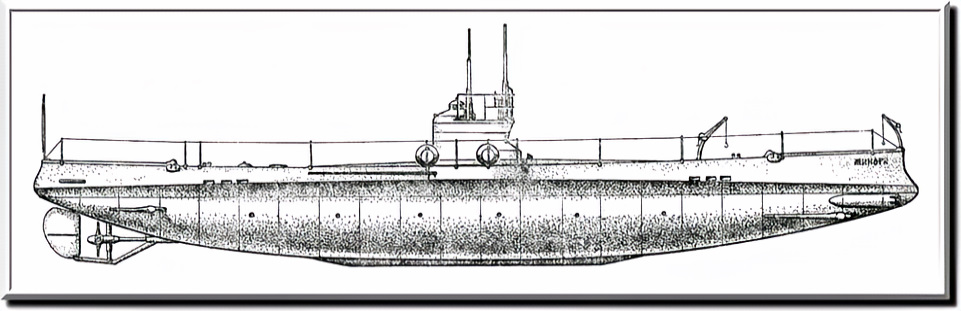

Toutes représentations de l'état avant 1914 (absence du canon de 37 mm sur l'arrière du massif)
|

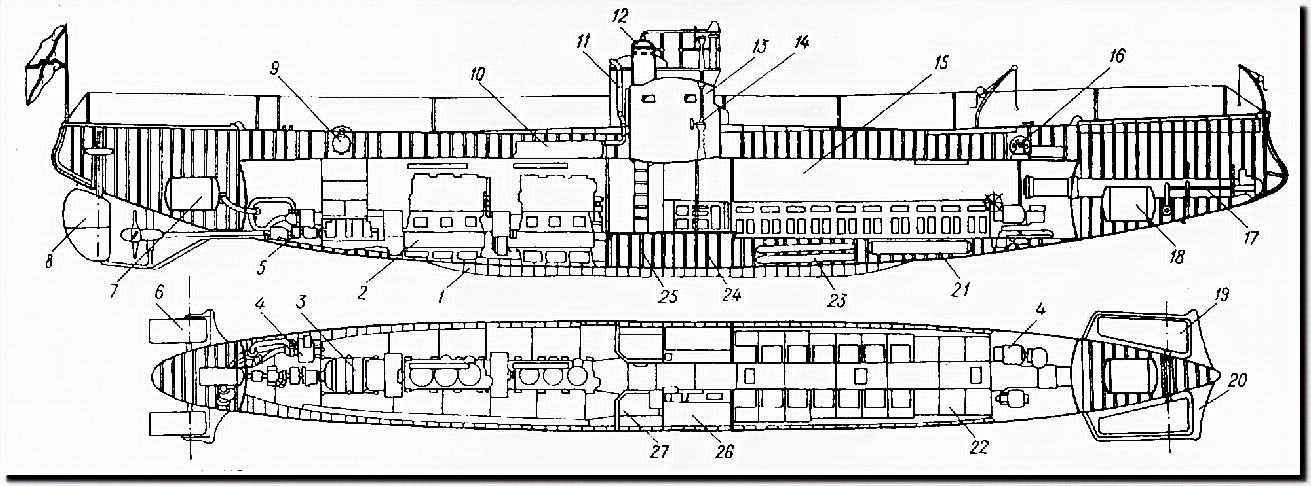

1.- quille en plomb 2.- moteur Diesel 3.- moteur électrique de propulsion 4.- pompe centrifuge 5.- butée principale 6.- barres de plongée arrières 7.- caisse d'assiette arrière 8.- safran de gouvernail 9.- bouée de secours 10.- collecteur d'échappement 11.- puis de l'échappement 12.- panneau d'accès 13.- kiosque 14.- barre du gouvernail 15.- zone avant (repos) 16.- guindeau 17.- tube lance-torpilles 18.- caisse d'assiette avant 19.- barre de plongée avant 20.- protection des barres de plongée 21.- bouteille d'air comprimé pour le tir de torpille 22.- accumulateurs 23.- bouteilles d'air comprimé pour le soufflage des caisses 24 et 25.- caisses du ballast central 26.- locaux vie officiers 27.- caisse à gazole |

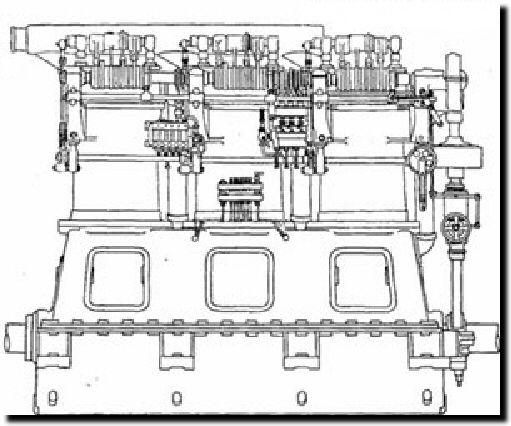

Moteur Diesel trois cylindres
