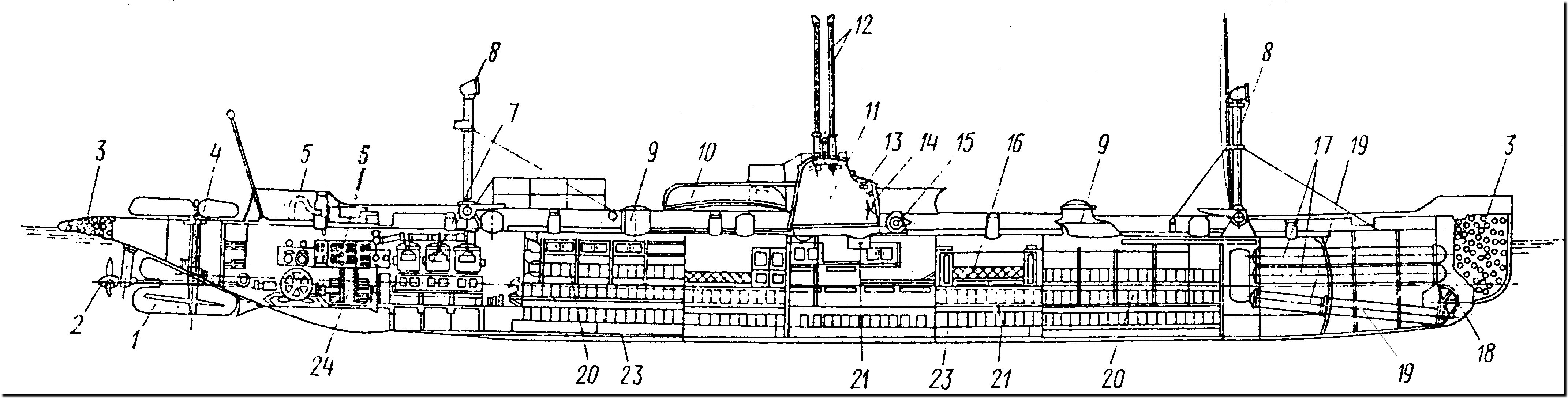

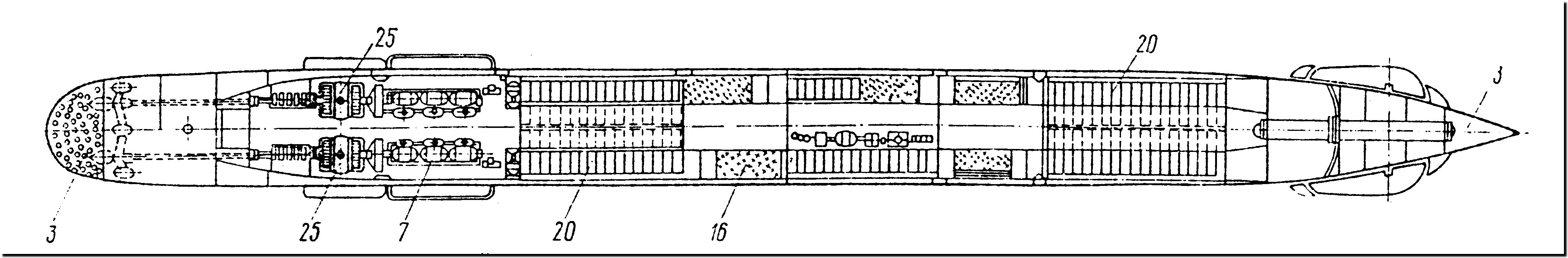

1- safran du gouvernail 2.- hélice 3.- liège de remplissage 4.- mèche du gouvernail 5.- tube d'échappement des gaz 6.- panneau électrique principal 7.- moteur à essence 8.- tube de ventilation

9.- panneau d'accès 10.- Embarcation 11.- kiosque 12.- périscopes 13.- hublot blindé 14.- barre du gouvernail 15.- tambour du gouvernail 16.- locaux vie équipage 17.- tubes de stockage des torpilles de réserve 18.-  panneau des tubes lance-torpilles 19.- tube lance-torpilles 20.- batteries 21.- caisse de ballast interne

22.- caisse de ballast externe  23.- quilles de renfort 24.- panneau de commande des purges et vannes 25- moteurs électriques
