Cliquez sur le schéma supérieur pour la version agrandie
|

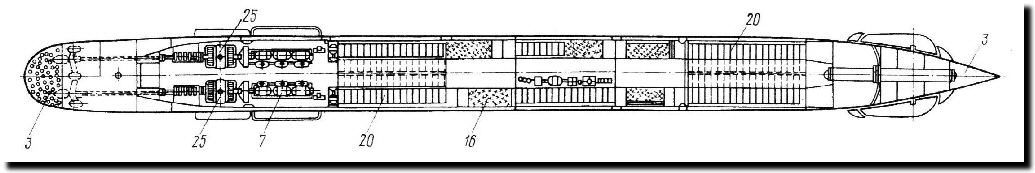

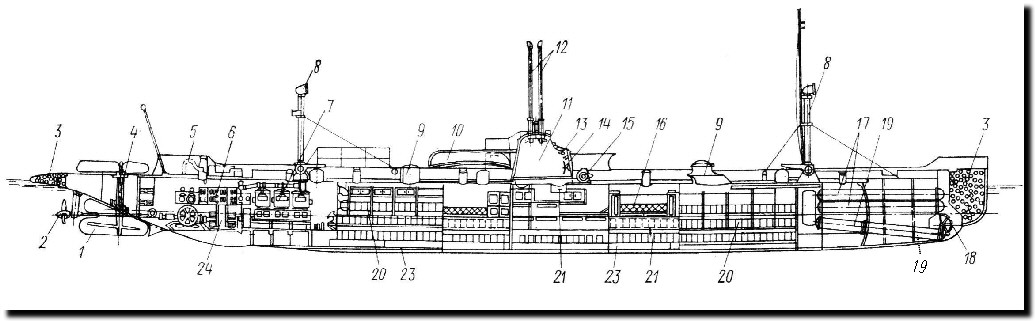

1- safran du gouvernail 2.- hélice 3.- liège de remplissage 4.- mèche du gouvernail 5.- tube d'échappement des gaz 6.- panneau électrique principal 7.- moteur à essence 8.- tube de ventilation 9.- panneau d'accès 10.- Embarcation 11.- kiosque 12.- périscopes 13.- hublot blindé 14.- barre du gouvernail 15.- tambour du gouvernail 16.- locaux vie équipage 17.- tubes de stockage des torpilles de réserve 18.- panneau des tubes lance-torpilles 19.- tube lance-torpilles 20.- batteries 21.- caisse de ballast interne 22.- caisse de ballast externe 23.-quilles de renfort 24.- panneau de commande des purges et vannes 25- moteurs électriques |
