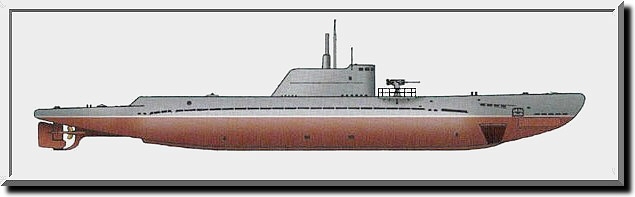

Profil



Schéma détaillé

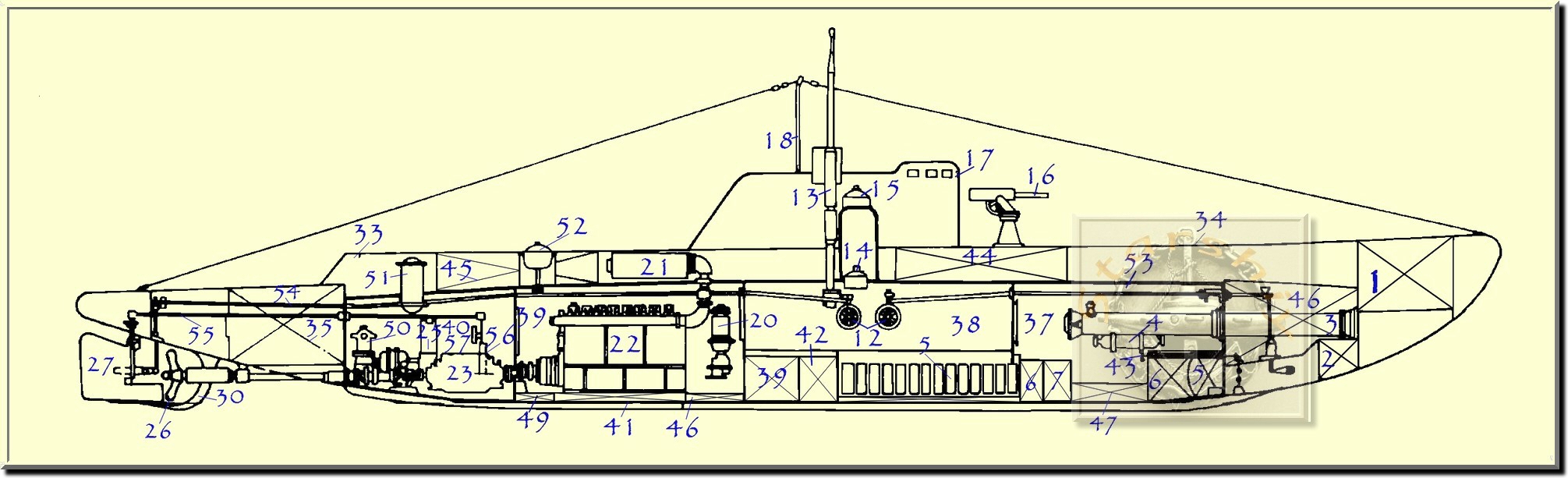

Vue latérale

1- Caisse du ballast principal. 2- Puits aux chaînes. 3- Tubes lance-torpilles. 4- Bouteille d'air HP de lancement de torpilles. 5- Caisse de compensation torpilles. 6- Caisses d'assiette avant.

7- Caisse à eau potable. 8- Caisse à combustible n° 1 9-Batterie. 10- Citerne du ballast principal. 11- Gyrocompas. 12- Commandes manuelles des barres de plongée. 13- Compas zénital.

14- Panneau inférieur. 15- Panneau supérieur. 16- Canon de 45 mm. 17- Baignoire. 18- Mât de l'antenne draille. 19-   Caisse de réglage 20-   Pompe d'assèchement centrifuge Rateau R-130.

21- Silencieux d'échappement du moteur Diesel. 22- Moteur Diesel 38V8. 23- Moteur électrique de propulsion 24- Butée principale Mitchell. 25- Compresseur d'air HP. 26- Hélice.

27- Safran de gouvernail. 28- Partie mobile des barres de plongée arrière. 29- Partie fixe des barres de plongée arrière. 30- Etambot. 31- Bouteilles d'air HP .

32- Bouteille d'air de lancement du moteur. 33- Superstructure arrière 34-  Superstructure avant. 35-  Caisse n° 3 du ballast principal. 36- Puits du périscope. 37- Central. 39- Tranche Diesel.

40- Tranche du moteur électrique. 41- Caisse à carburant n° 2. 42- Caisse centrale. 43- Dispositif de manoeuvre de la vanne Kingston du ballast n° 1. 44- Caisse de flottabilité avant.

45. Caisse de flottabilité arrière. 46- Caisse d'immersion n° 2. 47- Caisse à eau douce. 48- Caisse alimentaire en carburant. 49- Caisse à huile. 50- Pompe de cale TP-15.

51- Panneau arrière avec sas. 52- Bouée téléphonique de détresse. 53- Dispositif de manoeuvre des barres de plongée avant. 54. Dispositif de manoeuvre des barres de plongée arrière.

55. Dispositif de manoeuvre du gouvernail. 56- Drosse du gouvernail . 57- Barre (de secours?). 58- Quille.

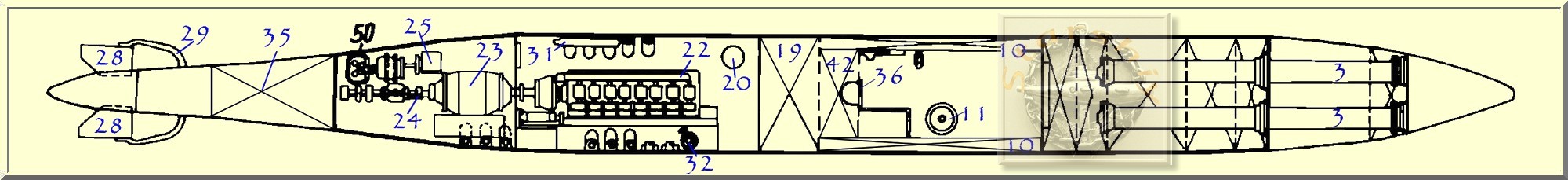

Vue de dessus
