Copyright http://www.ckb-rubin.ru/rus/history/pred/1955_1982/img/pic01.htm pour le schéma Mudrets pour les légendes
|

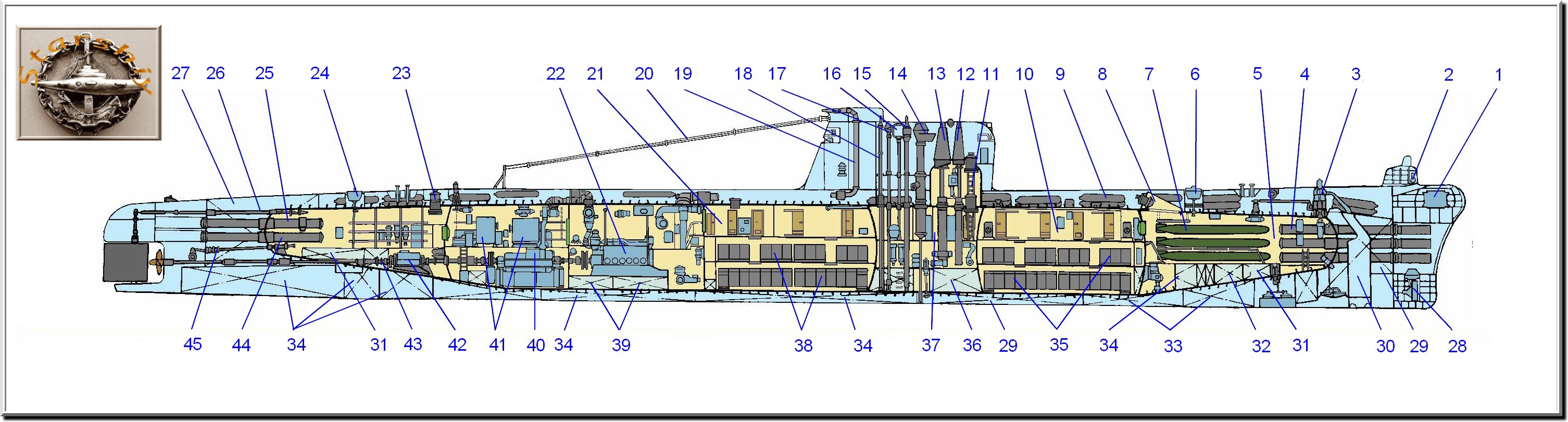

1. base du sonar passif 2. téléphone acoustique 3. guindeau 4. tube lance-torpilles de 533 mm avant 5. local torpilles 6. bouée de détresse avant 7. torpille de réserve 8. panneau de chargement torpilles 9. bouteille d'air HP (toutes ne sont pas repérées) 10. locaux vie officiers 11. kiosque 12. périscope d'attaque 13. périscope de veille 14. schnorchel 15. antenne ESM 16. cadre gonio 17. radar de veille 18. antenne radio VAN 19. échappement des moteurs Diesel 20. antenne HF 21. locaux vie arrière 22. moteur Diesel central 23. sas arrière 24. bouée de détresse arrière 25. tube lance-torpilles arrière 26. presse du gouvernail 27. caisse du ballast arrière 28. base du sonar actif 29. caisse d'équilibrage 30. puits de l'ancre 31. caisse de compensation torpilles avant 32. caisse d'assiette avant 33. caisses du ballast principal 34. caisses à gazole 35. batteries avant ( 2 groupes) 36. caisse d'équilibrage 37. central 38. batterie arrière (2 groupes) 39. caisses à huile 40. moteur électrique principal 41. tableaux électriques 42. moteur électrique silencieux 43. ligne d'arbre centrale 44. tube lance-torpilles arrière 45. presse des barres de plongée arrière |

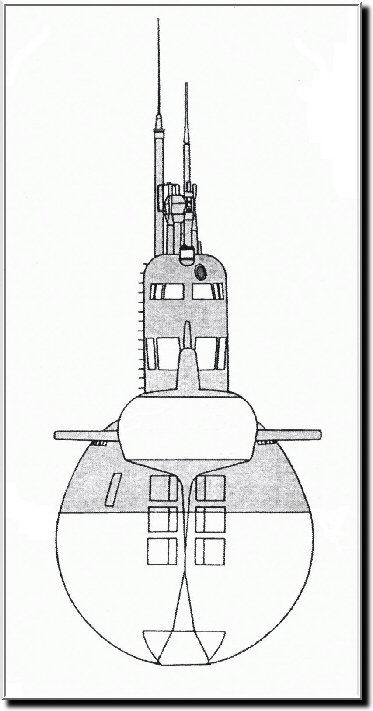

Vue de face
|

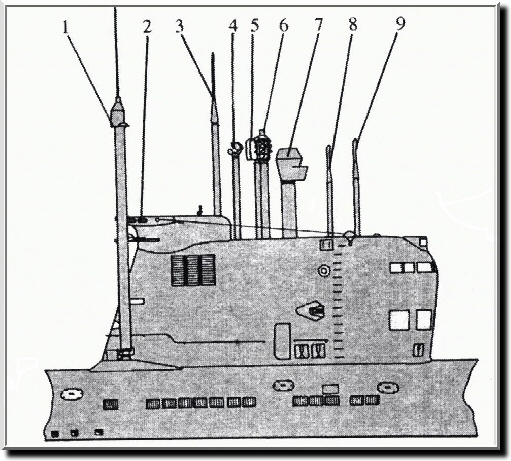

Vue du massif sur tribord |
1. antenne IVA-MV (remplace l'antenne nappe originelle) 2. échappement des Diesel 3. antenne VAN 4. antenne du radar 5. antenne cadre du radiogoniomètre 6. antenne du système ESM NAKAT 7. schnorchel 8. périscope de veille 9. périscope d'attaque |
