Code OTAN: SS-N-8 Sawfly Mod 1
Missile R-29 [ракет Р-29]
Code URAV: 4K75
Code SALT: RSM-40

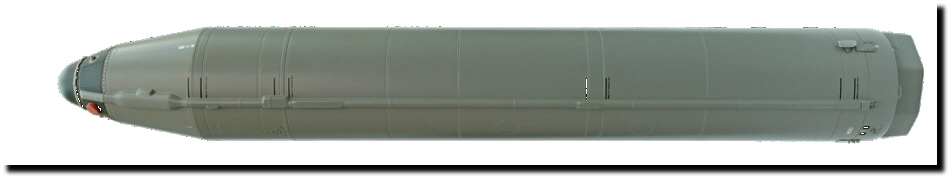

Missile R-29
Il s'agit du premier missile intercontinental soviétique lancé de sous-marin. C'est également le premier à mettre en oeuvre des leurres pour contrer les systèmes adverses. De plus, sa portée de 8000 km permet aux sous-marins de ne plus à avoir à patrouiller à proximité des côtes adverses. Le lancement est possible tant en surface qu'en plongée, ce qui constitue une exception mondiale pour ce type d'engin.
Les études ont débuté au bureau d'études SKB-382 sous la direction de Viktor Makeyev dès 1963. Elles sont officialisées le 28 septembre 1964, suite à la décision n° 808-33 du Conseil des ministres. En parallèle, le bureau d'études des constructions mécaniques de Moscou a entamé les études pour la construction d'un complexe d'essai terrestre, avec un silo et un poste de tir au polygone national maritime (GTsNP) à Nenoks.
Les essais se déroulent en trois étapes.
La première consiste en sept essais d'éjection qui sont menés depuis la plate-forme immergeable PSD-9 en mer Noire à partir de septembre 1964. Six sont réussis.
La seconde a lieu depuis l'installation terrestre qui est endommagée suite à une explosion d'un missile. Il a fallu le reconstruire entièrement avant la reprise des essais. Le premier lancement a lieu en février 1968. Cette phase se déroule de mars 1969 à novembre 1971, avec 20 tirs dont dix sont qualifiés de réussis.
La troisième s'effectue depuis un sous-marin, le K-145 de la classe 701, ex-classe 658 spécialement modifié pour essais avec six tubes de lancement. Le premier lancement est effectué le 25 décembre 1971, en surface du fait des glaces en mer de Barents. Au 5ème lancement, le missile explose en sortant du silo, entraînant un retour du sous-marin au chantier jusqu'au 3 août 1972. Le 21 août, le sixième lancement a lieu, et cette phase s'achève le 28 novembre, avec 13 lancements au total, dont des salves.
Avant la mise en service officielle le 12 mars 1974, deux sous-marins de la classe 667B Murena, les K-118 (13) et K-279 vont à leur tour lancer 19 engins. Dix-huit lancements sont réussis. Le K-118 a lancé deux salves, l'une de quatre et l'autre de deux missiles, trois d'entre eux à portée maximale depuis la mer de Barents, vers un champ de tir situé dans le Pacifique central. La décision du Conseil des ministres porte la référence n° 177-67.
Le premier lancement du missile balistique intercontinental R-29 depuis la zone arctique a eu lieu le 3 juillet 1981. Il a été effectué 9 minutes après la réception de l'ordre de lancement.
Le missile est un missile à ergols liquides à deux étages. Pour réduire sa taille, les moteurs sont encastrés dans les réservoirs d'oxydant ou de carburant. Ils sont sans entretien après fabrication. Le métal gaufré entièrement soudé en AMG-6 permet d'alléger les enveloppes sans réduire leur résistance. Les réservoirs sont du type à ampoule et leur remplissage est effectué dans les pyrotechnies. L'ogive de 1 Mt, placée en sens inverse du vol, était logée dans une cavité creusée dans la partie supérieure du réservoir du deuxième étage. Étage qui dans le fond de son réservoir regroupait des cylindres contenant les leurres. Ce qui permet de qualifier le missile de monobloc, puisque l'arme est solidaire du dernier étage. Les moteurs étaient à chambre unique, avec des chambres oscillantes pour les corrections. Les ergols utilisés sont le péroxyde d'azote (amyle) comme oxydant et la diméthylhydrazine asymétrique (NDMH) comme carburant. Pour améliorer la précision de la trajectoire, le missile embarque une centrale inertielle et un correcteur astral, le tout en conjonction avec un calculateur numérique, ce qui constitue plusieurs premières en URSS. Contrairement au R-27, les amortisseurs ont été placés dans les tubes, et pouvaient être utilisés pour plusieurs lancements.

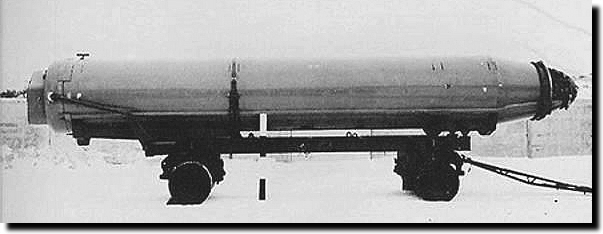

Missile R-29 sur son chariot
Le missile pouvait être lancé jusqu'à une profondeur de 50 m, une vitesse de 5 nds et une mer 6. La portée maximale s'élevait à 7800 km. L'installation à bord fait appel à un calculateur numérique dénommé Alfa.
Caractéristiques
|
Code URAV |
4K75 |
|
|
Code URAV des propulseurs |
4D75 et 4D76 |
|
|
Code OTAN |
SS-N-8 SAWFLY Mod1 |
|
|
Code RSM |
RSM-40 |
|
|
Concepteur |
SKB-385 |
|
|
Constructeur du missile |
Établissement de construction de machines de Krasnoyarsk (Krasmash) |
|
|
Diamètre (m) |
1,8 |
|
|
Longueur (m) |
13,435 |
|
|
Masse au lancement (t) |
33,3 |
|
|
Charge militaire |
nucléaire 1 Mt (RA46? Izdelie 255A13) |
|
|
Portée (km) |
7800 |
|
|
Écart Circulaire Probable (km) |
1,5 |
|
|
Guidage |
Inertiel et correction astrale |
|
|
Type de lancement |
humide |
|
|
Étages |
2 |
|
|
Ergols |
Liquides |
|
|
|
Carburant |
NDMH |
|
Comburant |
Péroxyde d'azote (amyle) |
|
|
Tubes de stockage / lancement |
4S75-1 |
|
|
Lancement |
surface ou plongée |
|
|
Conduite de tir |
Voskhod avec calculateur Alfa |
|
|
Porteurs |
||
|
Date de mise en service |
12 mars 1974 |
|
|
Date de retrait |
Début des années 2000 |
|
|
Nombre de lancements d'exercice |
368, dont 322 réussis |
|
Taux de réussite aux essais
|
Missile / système d'armes |
Porteur |
Essais d'éjection |
Lancement depuis installation terrestre |
Lancement de sous-marin |
||||||
|
Total |
Réussite |
Pourcentage |
Total |
Réussite |
Pourcentage |
Total |
Réussite |
Pourcentage |
||
|
D-9 / R-29 |
667B |
7 |
6 |
86 |
20 |
10 |
50 |
34 |
30 |
88 |
Liste des codes URAV
Codes |
Objet |
|
|
3D40 |
3Д40 |
Premier étage du missile R-29 |
|
3D41 |
3Д41 |
Deuxième étage du missile R-29 |
|
3D43 |
3Д43 |
Dispositif de séparation de la tête du missile R-29 |
|
4D75 |
4Д75 |
Propulseur du premier étage du missile R-29 |
|
4D76 |
4Д76 |
|
4G75 |
4Г75 |
Charge militaire du missile balistique R-29 |
4G76 |
4Г76 |
Charge militaire du missile balistique R-29 |
4K75 |
4К75 |
Missile balistique R-29 |
4S75-1 |
4С75-1 |
Système de lancement (tubes) du système d'armes D-9 avec le missile R-29 |
Bibliographie
Les missiles balistiques de la flotte nationale de Yu. L. Korshunov et E. M. Kutovoy, Gangut, Sankt Petersburg, 2002
Les systèmes navals avec missiles balistiques de A. V. Karpenko et N. I. Shumkov, Moscou, 2009
Les missiles soviétiques et russes 1946 - 2000 de Mikhaïl Pervov, Moscou 1999
Ракетный комплекс Д-9 dans Tayfun n°10 2000 (29) à partir de la page 8
