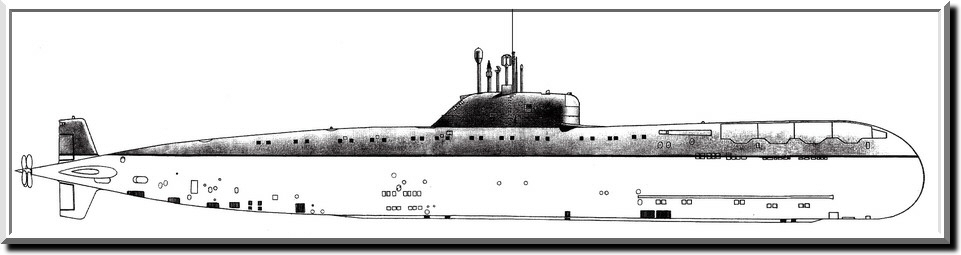

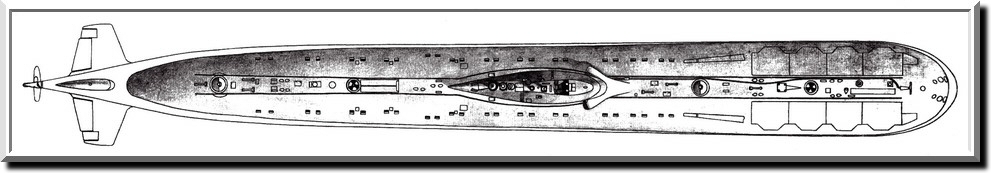

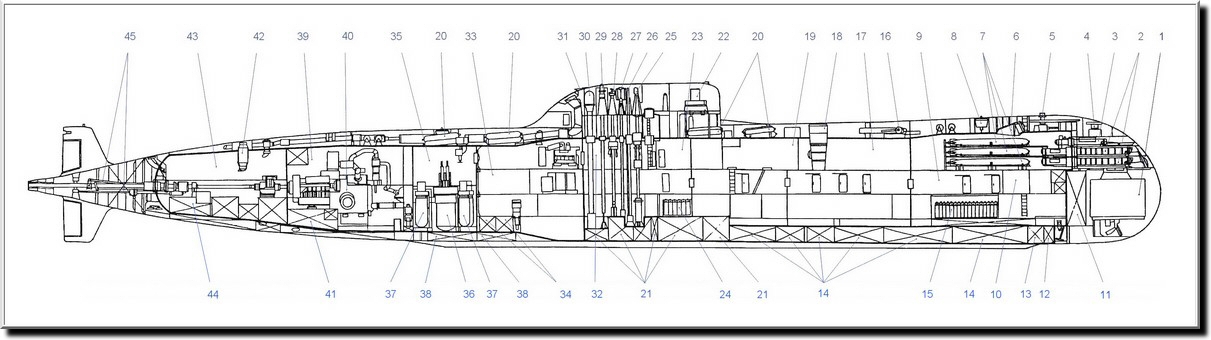

Variante 671M-1 1- Sonar RUBIKON 2- Tubes lance-torpilles de 533 mm 3- Tubes lance-torpilles de 400 mm 4- Sonar NOK-1 5- Guindeau de l'ancre 6- Panneau torpilles 7- Torpilles de réserve 8- Bouée de détresse avant 9- Tranche avant (torpilles et missiles) 10- Direction de tir missiles DUNAY 11- Caisse d'assiette avant 12- Caisse ? 13- Caisse de compensation torpilles 14- Ballasts 15- Batterie avant 16- Barres de plongée avant 17- 2ème tranche (locaux vie) 18-Sas plongeurs 19- 3ème tranche (locaux vie) 20- Bouteilles d'air HP 21- Caisse d'équilibrage 22- Sonar NOR-1 23- 4ème tranche (central) 24- Batterie arrière 25- Périscope PZNS-10 26- Antenne TOPOL 27- Cadre du radiogoniomètre VESLO-P 28- Antenne du radar 29- Schnorchel 30- Antenne ZALIV-P 31- Panneau de l'antenne TOPOL 32- Central 33- 5ème tranche (auxiliaires) 34- Caisse à eau douce 35- 6ème tranche (ré acteur) 36- Réacteur 37- Générateurs de vapeur 38- Caisse de protection radiologique 39- 7ème tranche (turbine) 40- Turbo-réducteur 41- Caisse à huile de la turbine 42- Panneau arrière 43- Tranche arrière 44- Caisse à gazole du diesel générateur 45- Presses du gouvernail et des barres de plongée arrière |
|

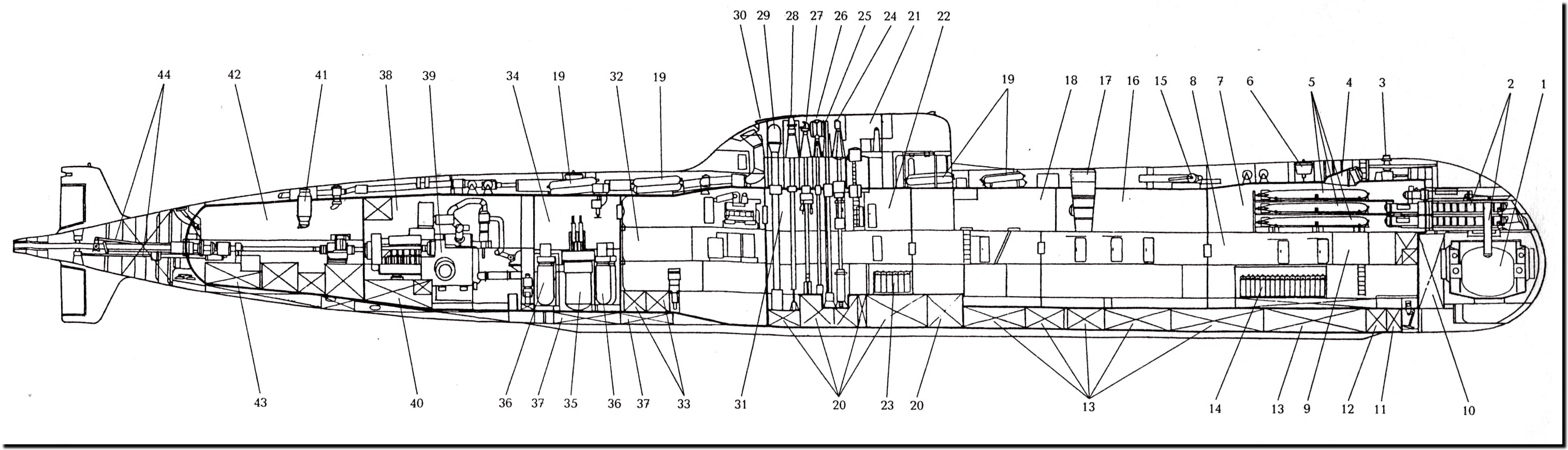

Variante 670M-1V 1.- base du sonar SKAT-KS 2.- tubes lance-torpilles de 533mm 3.- guindeau de l'ancre 4.- sas de chargement des torpilles 5.- torpilles de réserve 6.-bouée de détresse avant 7.- tranche avant (torpilles et missiles) 8.- direction de lancement missiles DUNAY 9.- locaux officiers 10.- caisse d'assiette avant 11.- caisse du collecteur incendie (?) 12.- caisse de compensation torpilles 13.- caisse du ballast principal 14.- batterie avant 15.- barres de plongée avant 16.- deuxième tranche (locaux vie) 17.- sas avant 18.- troisième tranche (locaux vie) 19.- bouteilles d'air HP 20.- caisse de réglage 21.- baignoire 22.- quatrième tranche (Central) 23.- batterie arrière 24.- périscope PZNS-10 25.- antenne de télécommunications TOPOL 26.- cadre du radiogoniomètre VESLO-P 27.- antenne du radar 28.- schnorchel 29.- antenne GE ZALIV-P 30.-carénage de l'antenne TOPOL 31.- Central 32.- cinquième tranche (auxiliaires) 33.- caisse à eau potable 34.- sixième tranche (réacteur) 35.- réacteur 36.- générateurs de vapeur 37.- caisse de protection radiologique 38.- sixième tranche (turbine) 39.- turbine à vapeur 40.- caisse à huile de la turbine 41.- panneau arrière 42.- tranche arrière 43.- caisse à gazole 44.- Presses du gouvernail et des barres de plongée arrière |
Ce schéma ne fait pas état du plan hydrodynamique placé sur la partie inférieure de l'aileron vertical de l'empennage arrière
|
|

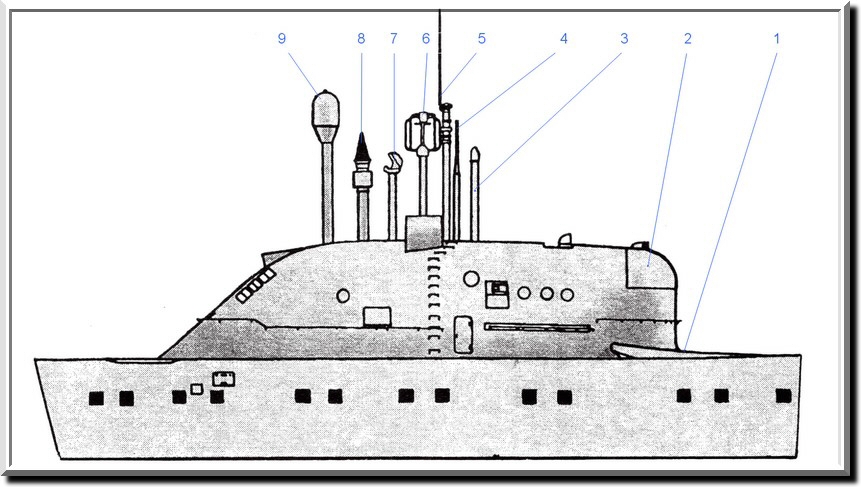

Pour la variante 670M-1 1- Plan hydrodynamique 2- Sonar NOR-1 3- Périscope de veille PZNS-10 4- Antenne ANIS 5- Antenne ISKRA 6- Cadre VESLO-P 7- Radar ALBATROS 8- Mât combiné schnorchel et antenne VAN-M (SINTEZ?) 9- Système ESM ZALIV-P |
