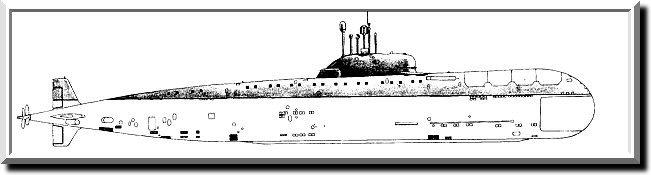

Etat original

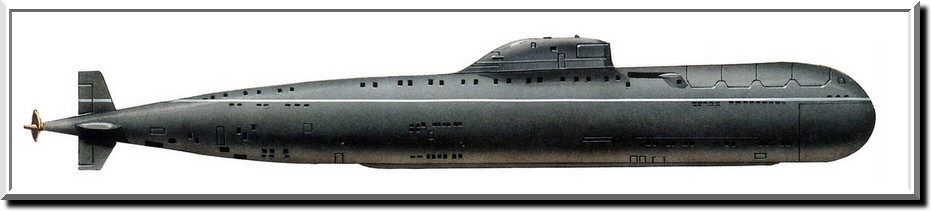

Après modification
Etat original

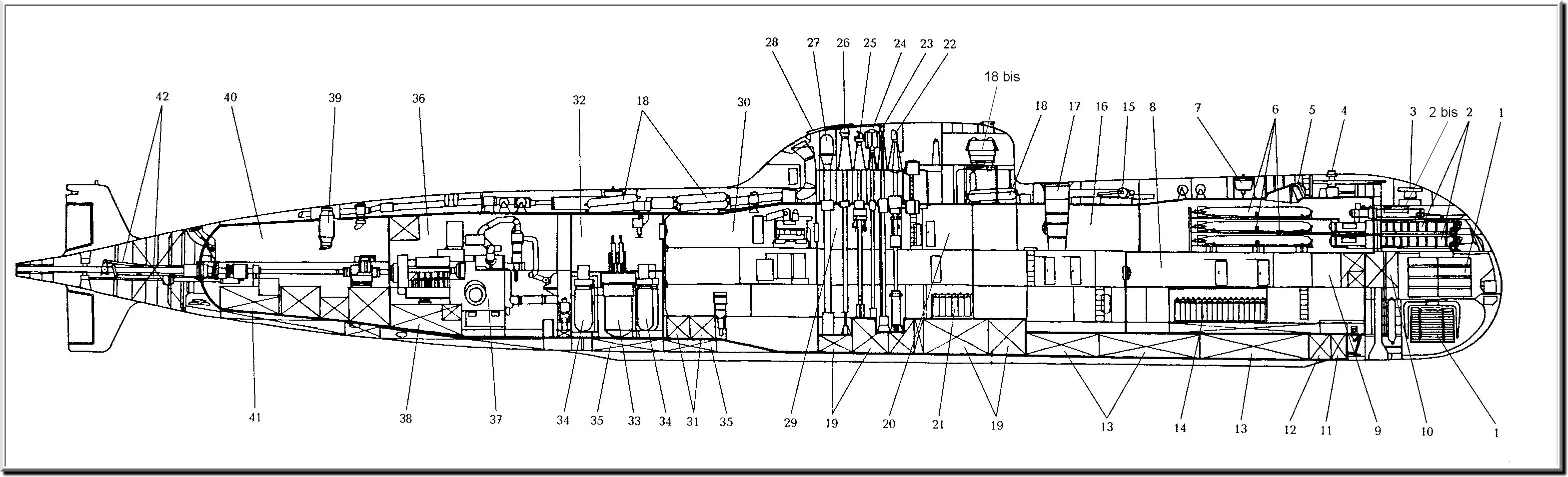

1- antennes du système acoustique «KERCH». 2- tubes lance-torpilles de 533 mm. 2bis- tubes lance-torpilles de 400 mm.
3- système de détection de chenaux dans les glaces NOK-1. 4- cabestan d'ancre. 5- panneau de chargement des torpilles.
6- torpilles de réserve. 7- bouée de détresse avant. 8- Tranche avant (ou tranche n° 1)
9- poste de direction de tir des missiles AMETIST . 10- caisse d'assiette avant.
11- caisse de compensation missile. 12- caisse de compensation torpilles. 13- ballast principal (interne?) 14- batterie avant.
15- barres de plongée avant. 16- tranche n° 2 locaux vie. 17- Sas plongeur ? 18- bouteilles d'air HP. 18bis- sonar NOR-1
19- régleurs. 20- tranche n° 3: central. 21- batterie arrière. 22- périscope PZNS-10.
23- antenne du système de télécommunications TOPOL. 24- cadre du radio goniomètre VESLO-P
25- antenne du radar de veille. 26- schnorchel 27- intercepteur radar ZALIV-P.
28- panneau du logement de l'antenne du système TOPOL . 29- central.
30- local des auxiliaires. 31- caisse à eau douce. 32- tranche n° 5 : réacteur. 33- réacteur. 34- générateur de vapeur.
35- protection radiologique. 36- tranche n° 6: turbine. 37- Turbo réducteur. 38- caisse à huile de la turbine. 39- panneau arrière.
40- tranche arrière. 41- caisse à gazole (pour le diesel alternateur de secours).
42- mécanismes du gouvernail et des barres de plongée arrières.
|

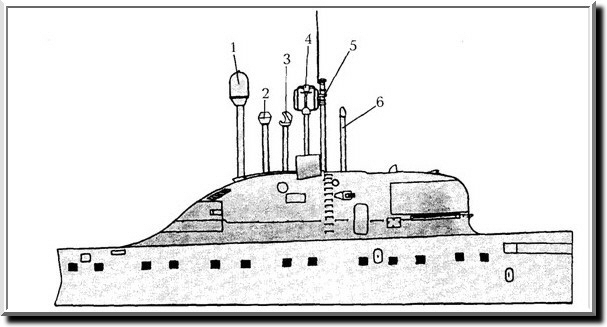

Massif de la classe 670 avant modification 1- antenne de l'intercepteur radar ZALIV-P . 2- schnorchel. 3- antenne du radar ALBATROS 4- cadre du radio goniomètre VESLO-P . 5- Antenne ISKRA . 6- périscope PZNS-10. |

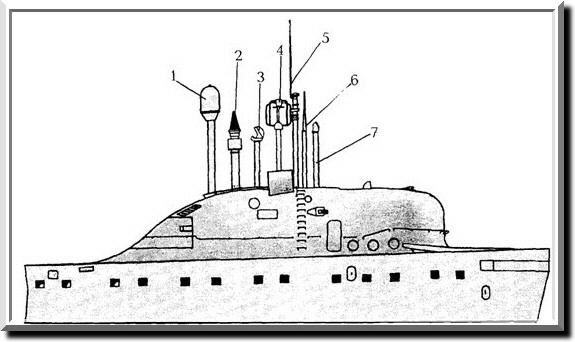

Massif de la classe 670 après modification. On note le plan hydrodynamique placé sur l'avant du pied du massif 1- Antenne de l'intercepteur radar ZALIV-P 2- mât combiné schnorchel et antenne VAN-M 3- Antenne du radar ALBATROS . 4- cadre du radio goniomètre VESLO-P 5- Antenne ISKRA. 6- Antenne ANIS . 7- périscope PZNS-10. |
Tubes tribord
(numérotés en impair de 1 à 7)

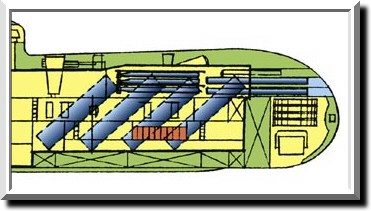

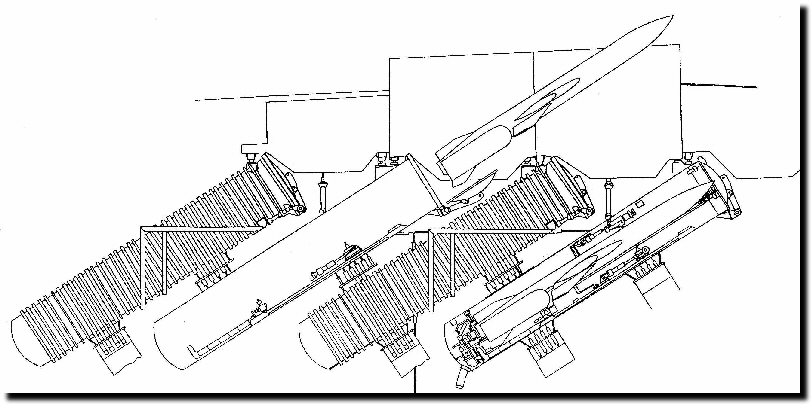

Dispositions des tubes lance-missiles SM-97A
