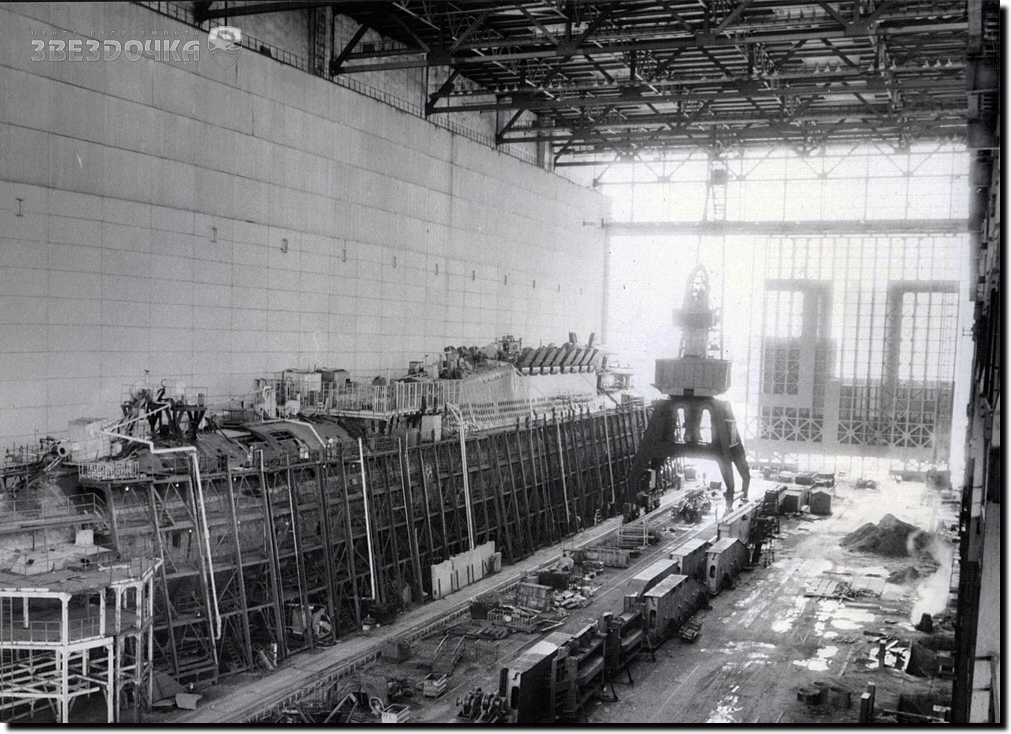

Le K-441 en entretien dans une forme du chantier Zvezdochka
(IPER de 1986 - 1987)
Vue de tribord avant

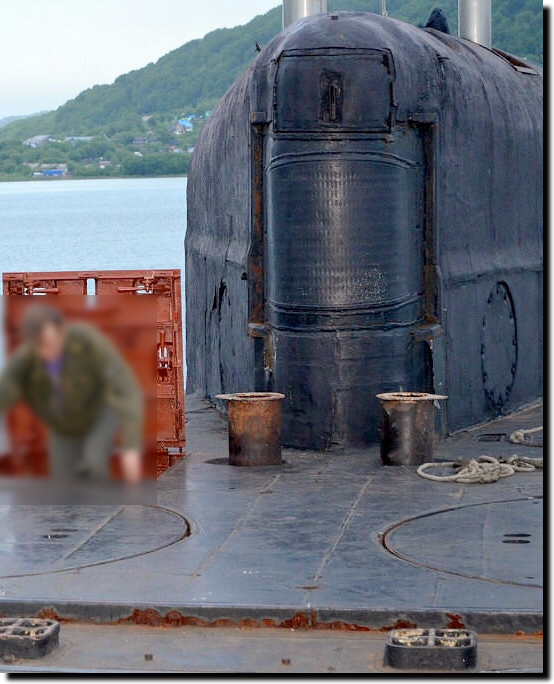

La hauteur de la zone missile est en fait plus haute que les barres de plongée du massif, comme on peut le voir sur les photos suivantes

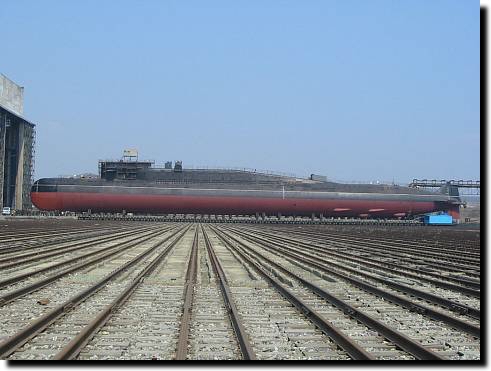

Avant remise à l'eau après travaux

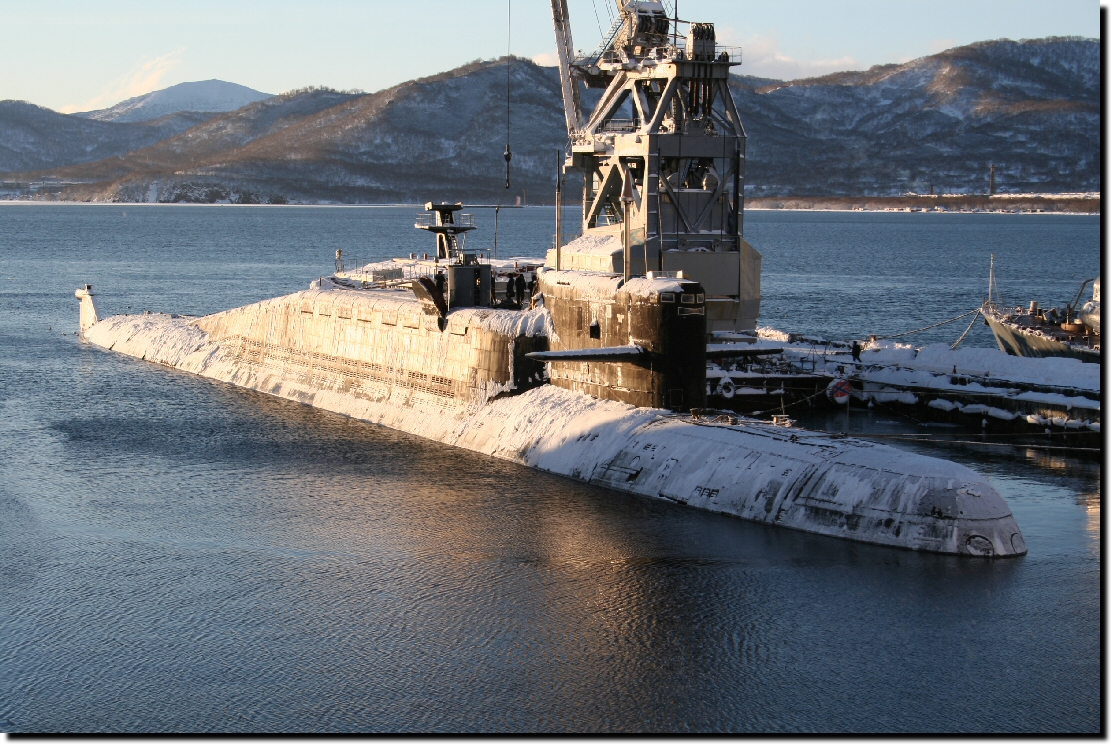

A quai pour une manutention de missile
(K-506 Zelenograd)
Le K-44 Ryazan sur dock
Le K-44 Ryazan sur dock

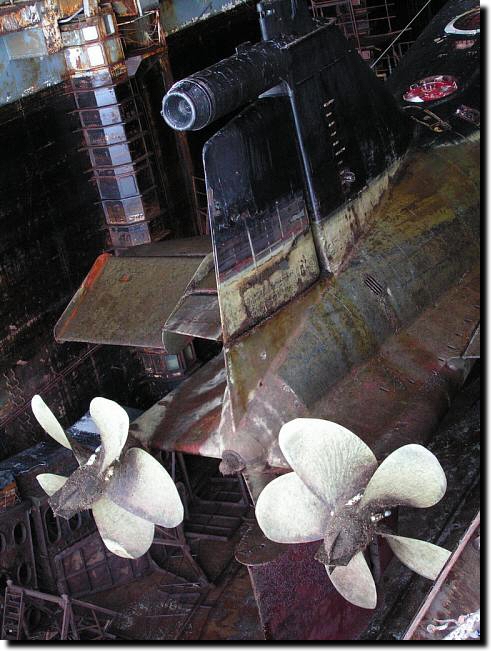

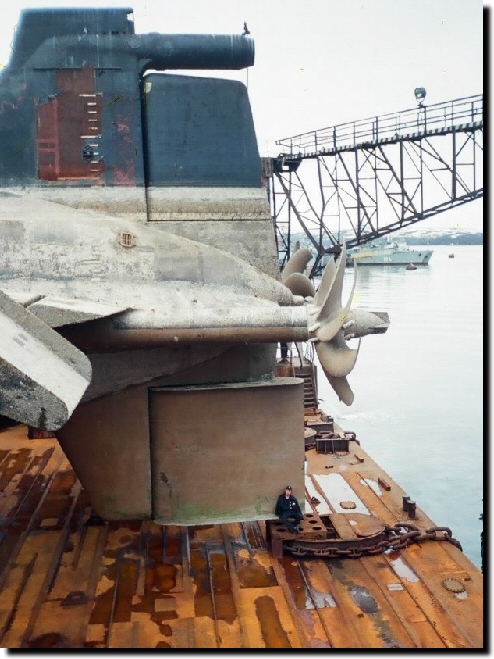

On note les hélices en serpe à 7 pales particulières à cette unité
(les différentes versions de la partie arrière figurent dans l'onglet Schémas)
On note ici les hélices à cinq pales
Le tube de l'antenne remorquée est lui aussi d'une autre version

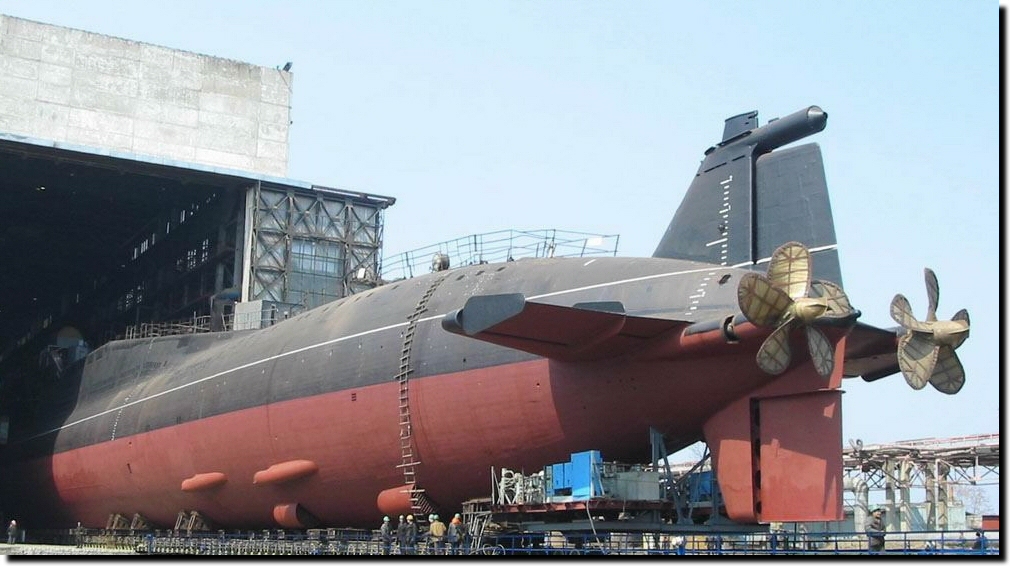

Avant remise à l'eau
Les écopes d'aspiration d'eau de refroidissement et les sorties d'eau chaude sont bien visibles
Elles sont disposées de chaque bord
Autre version de l'orifice de la flûte remorquée

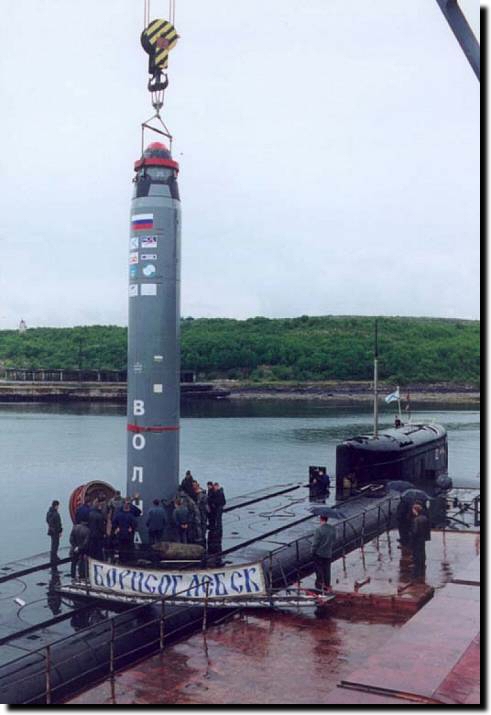

Embarquement du missile Volga sur le K-496 Borisoglebsk en 2005

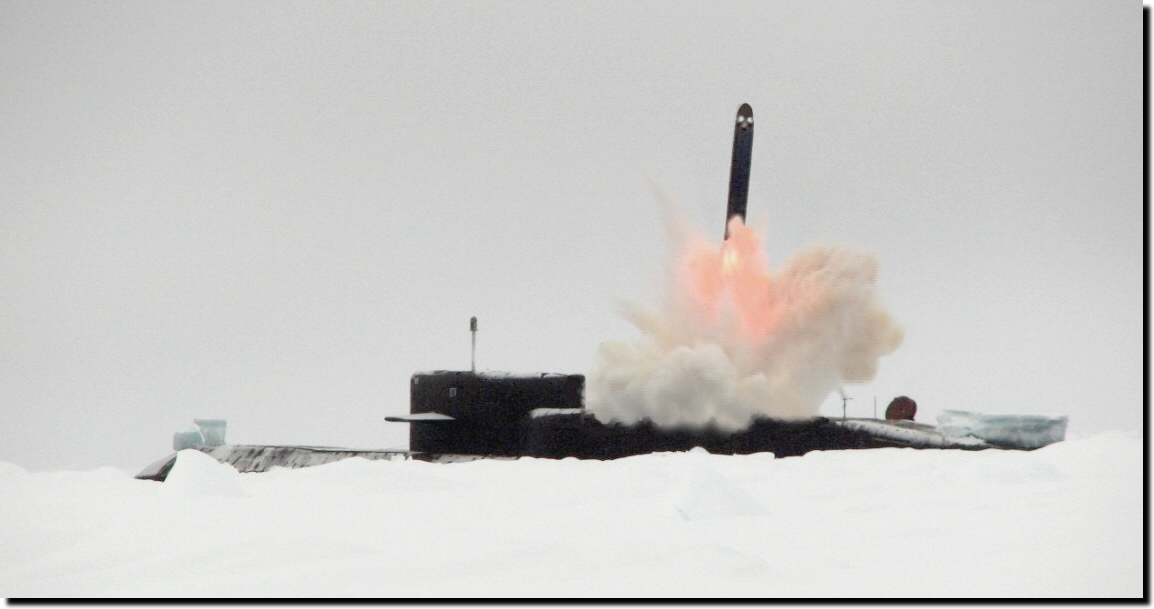

Lancement d'un missile après émersion au dessus de la banquise (K-223 en 1996 ?)
(Non, le lancement ne s'effectue pas SOUS la banquise!)
Sous un autre angle. La deuxième porte de puits ouvert contient un équipement de télémesure

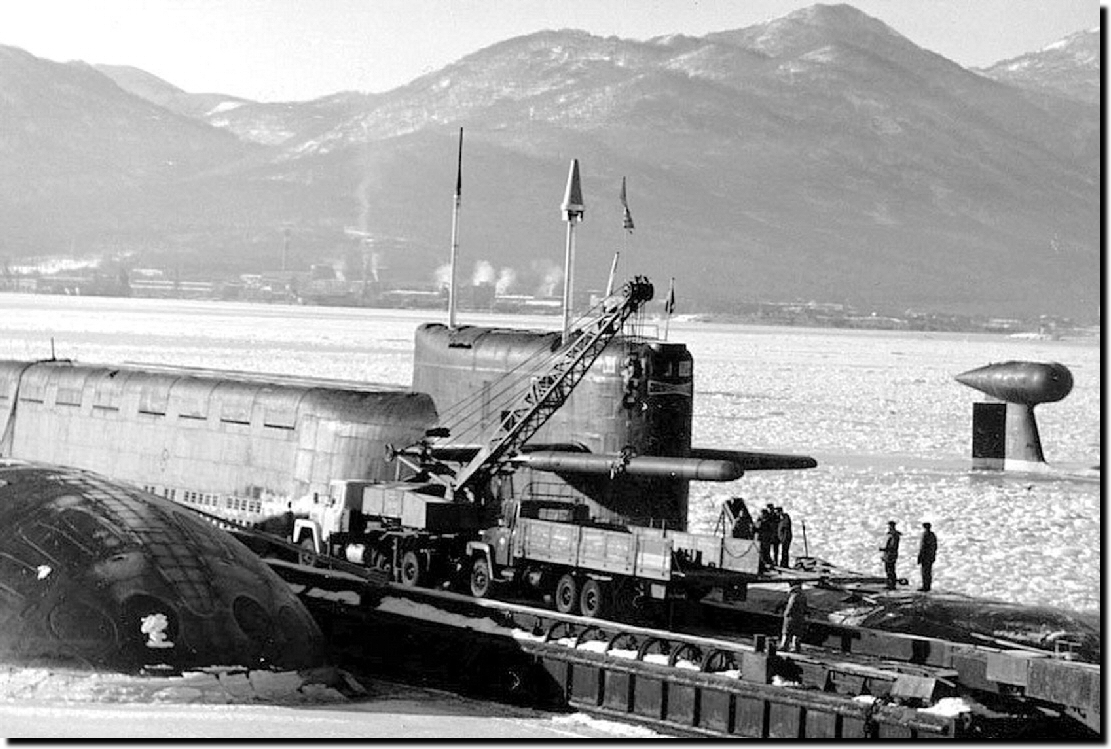

Embarquement de torpille à Vilyuchinsk
Les appendices visibles au dessus du massif sont l'antenne radio K-684 ANIS et l'antenne du système SINTEZ
En arrière plan à droite, le bulbe caudal de l'antenne ETBF ROZA d'un 671RTM

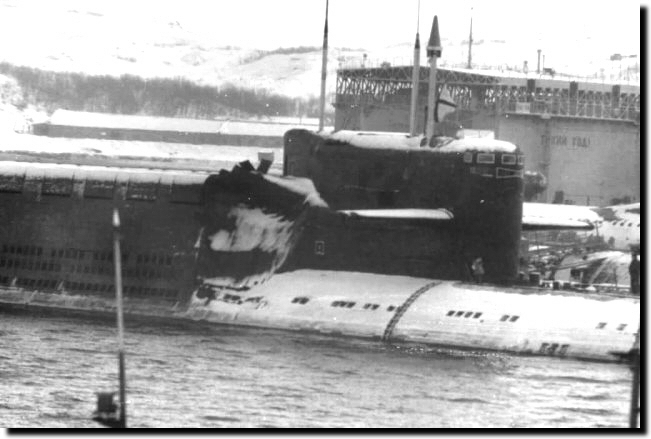

Le K-487 après sa collision le 23 mars 1994 avec le K-138 (projet 671RTMK)
Vue de l'arrière du massif, avec la base d'un des éléments du système acoustique (sonar de recherche de polynies NOR-1)
L'épaisseur du revêtement anéchoïque extérieur est aussi notable, à l'avant plan

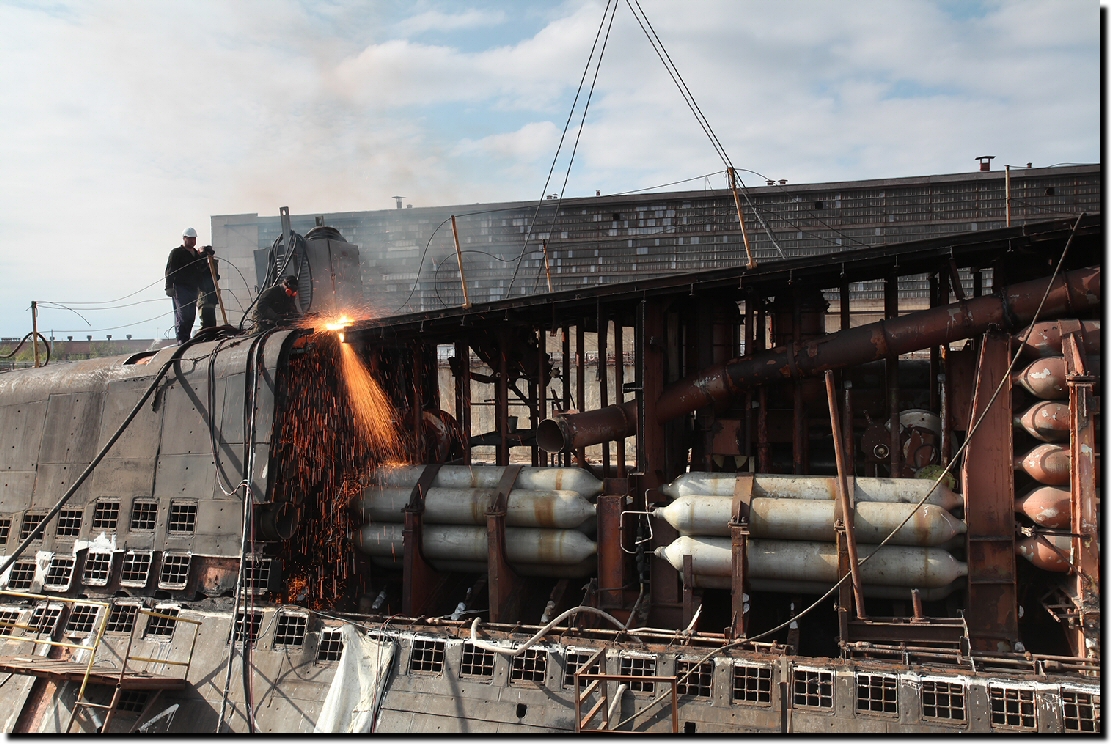

K-496 Borisoglebsk lors du démantèlement en 2010 - 2011
Belle vue sur les bouteilles d'air HP et les purges des ballasts
La découpe entamée semble être destinée à séparer la partie arrière des tranches réacteurs, situées sous les bouteilles d'air HP
La découpe sur le revêtement anéchoïque ne peut que conduire à des incendies, fréquents sur ce type de chantier
