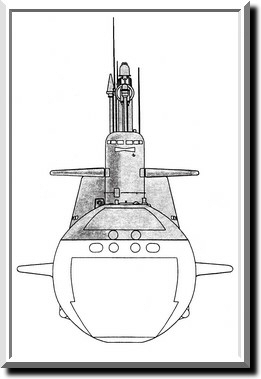

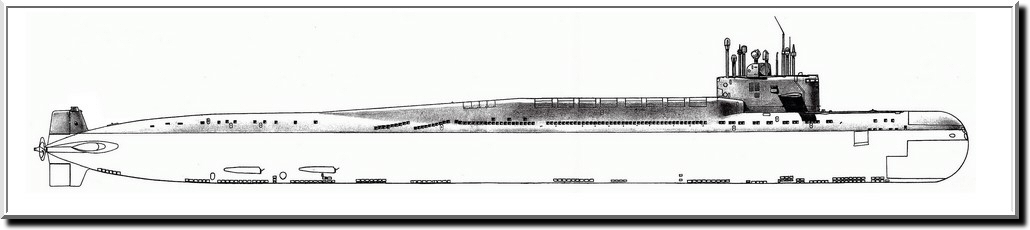

Cliquer sur le schéma pour l'agrandir
|

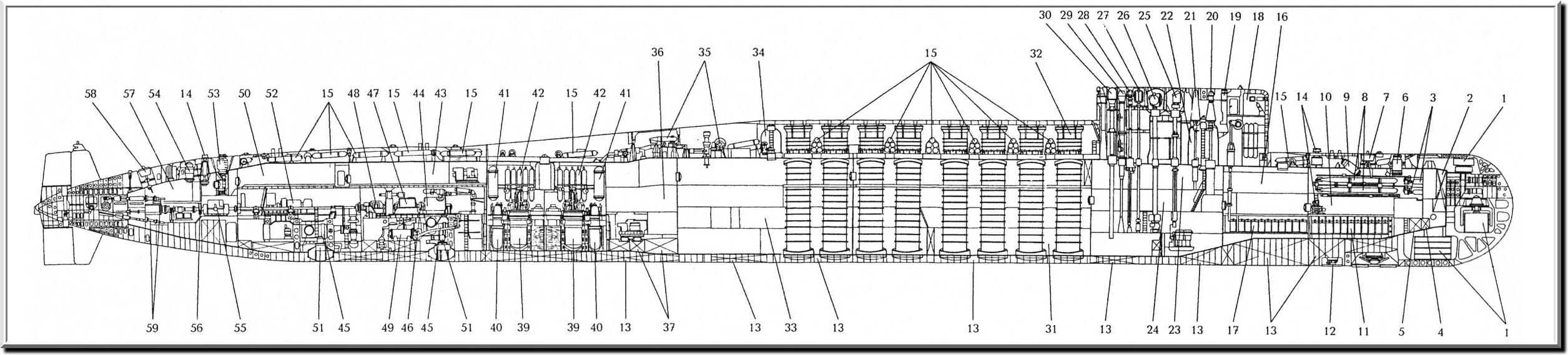

1- Bases du sonar KERCH. 2- Caisse anti-bulles des tubes lance-torpilles. 3- Tubes lance-torpilles de 533 mm. 4- Caisse de compensation tir missile. 5- Caisse de compensation torpille. 6- Panneau avant. 7- Bouée de détresse avant. 8- Torpilles de 533 mm de réserve. 9- Panneau de chargement des torpilles. 10- Tranche avant (torpilles). 11- Batterie avant. 12- Loch hydrodynamique. 13- Ballasts principaux. 14- Cabestan et son moteur. 15- Bouteilles air HP. 16- Deuxième tranche (locaux-vie). 17. Batterie arrière. 18- Baignoire protégée. 19- Répétiteur du gyro-compas. 20- Périscope PZNG-8. 21- Antenne SINTEZ . 22- Poste de commandement. 23- Troisième tranche (central). 24- Central. 25- Périscope de visée astrale VOLNA. 26-Sextant radio-astronomique SAÏGA. 27- Cadre radio goniomètre ZAVESA-P. 28- Antenne radar. 29- Schnorchel. 30- Antenne ESM/ECM ZALIV-P. 31- Quatrième tranche (missile avant). 32- Tube missile. 33-Tranches cinq et cinq bis (missile arrière). 34- Local des pompes à gazole. 35- Antenne remorquée PARAVAN et son treuil. 36- Sixième tranche (tranche des auxiliaires). 37- Soutes à gazole. 38- Septième tranche (réacteurs). 39- Réacteur. 40-Générateur de vapeur. 41- Échangeur de chaleur 42- Pressuriseur. 43- Huitième tranche (turbine avant).44- Turbine à vapeur. 45- Condenseurs. 46- Manchon élastique. 47- Réducteur planétaire. 48- Butée principale. 49- Filtre à huile. |
|
|
|
|

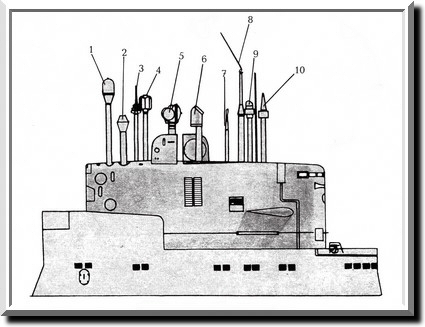

1 - Antenne ESM/ECM ZALIV-P 2 - Schnorchel 3 - Antenne ANIS qui masque l'antenne du radar MRK-50 KASKAD 4 - Cadre du radio-goniomètre ZAVESA-P 5 - Sextant radio-astronomique SAÏGA 6 - Périscope de visée astrale PR-14 VOLNA 7 - Périscope PZNG-8М 8 - Antenne IVA-MV 9 - Périscope de veille 10 - Antenne du récepteur de navigation par satellite SINTEZ. |
