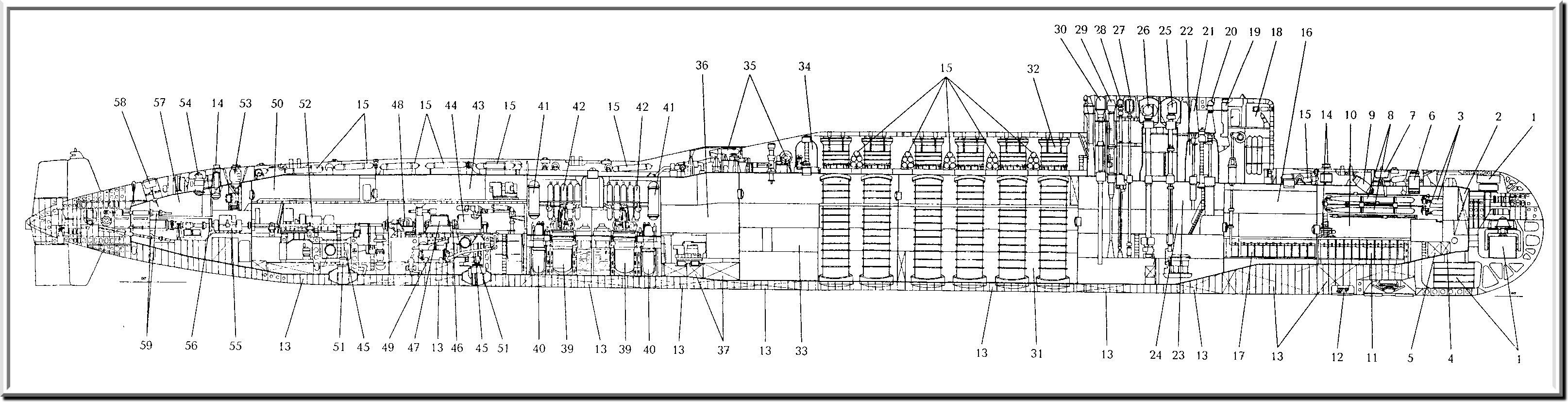

1- Antennes du système acoustique MGK-100 Kerch 2- Système anti-bulles des tubes lance-torpilles 3- Tubes lance-torpilles de 533-mm

4- Caisse de compensation circulaire (lancement de missile) 5 - Caisse de compensation (tir de torpille) 6 - Panneau avant 7 - Bouée de détresse avant

8 -Torpilles de 533 mm de réserve 9 - Panneau de chargement des torpilles 10 - 1ère tranche (torpilles)

11 - Batterie avant 12 - Loch hydrodynamique 13 - Ballast principal 14 - Guindeaux et leurs moteurs 15 - Bouteilles d'air HP 16 - Deuxième tranche (locaux vie) 17 - Batterie arrière

18 - Baignoire 19 - Répétiteur gyro-compas 20 - Périscope МТ-70-8 21 - Périscope PZNG-8 22 - Kiosque 23 -Troisième tranche(central) 24 - Poste central 2

5 - Périscope de visée astrale VOLNA 26 - Sextant radio-astronomique SAÏGA 27 - Cadre du radio goniomètre ZAVESA-P 28 -Antenne radar 29 - Schnorchel

30- Antenne ESM / ECM ZALIV-P 31 - Quatrième tranche (missile avant) 32 - Tubes missiles 33 - Cinquième tranche (missile arrière, cuisine, cambuse, salles à manger, infirmerie, malades à l'isolement...) 34 - Panneau des pompes à gazole

35- Antenne VLF PARAVAN  et son treuil 36 - Sixième tranche (auxiliaires) 37 - Soutes à gazole 38 - Septième tranche (réacteurs) 39 - Réacteurs 40 - Générateurs de vapeur

41 - Bloc échangeur de chaleur 42 - Ballons du pressuriseur 43 - Huitième tranche (turbine avant) 44 - Turbine à vapeur 45 - Condenseur 46- Manchon élastique

47 - Réducteur planétaire 48 - Palier de butée principal 49 - Filtre à huile 50 - Neuvième tranche (turbine arrière) 51 - Pompe du condenseur 52 - Turbo-alternateur

53- Sas plongeur 54 - Panneau arrière 55 - Moteurs électriques de propulsion de secours 56 - Manchon élastique 57- Dixième tranche (arrière)

58 - Bouée de détresse arrière 59 - Presses des gouvernails et des barres de plongée arrière
