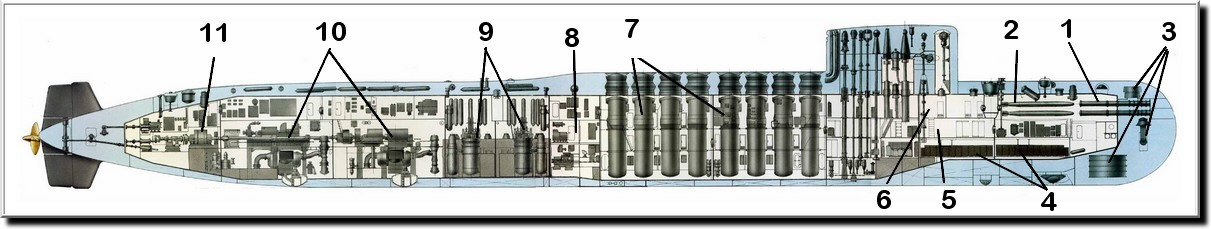

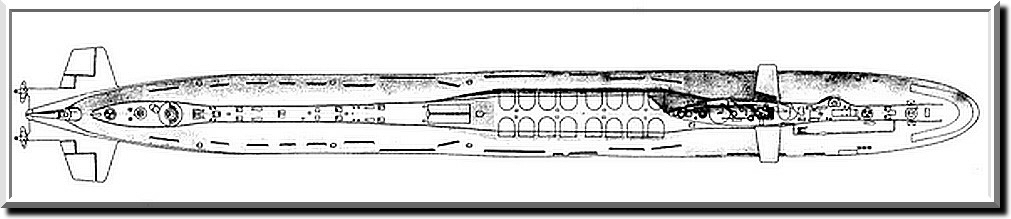

Classe 667A 1- Tubes lance-torpilles de 533 mm. 2- Torpilles de 533 mm de réserve. 3- Antennes du sonar « KERCH ». 4- Batteries d'accumulateurs. 5- Locaux vie. 6- Central. 7- Tubes missiles. 8- local des auxiliaires. 9- Réacteurs. 10- Groupes turbo-réducteurs. 11- Moteur électrique de propulsion. |
|

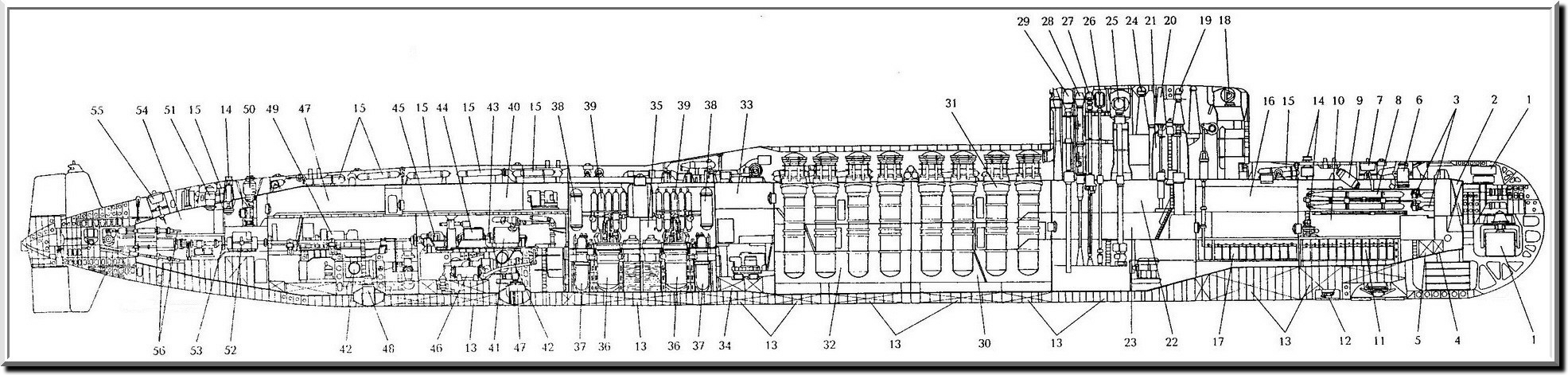

Classe 667AU 1- Antennes du sonar « KERCH ». 2- Système anti-bulles des lances torpilles. 3- Tubes lance-torpilles de 533 mm. 4- Ballast remplis pendant le tir de missiles. 5- Caisse de compensation torpilles. 6- Panneau avant 7- Bouée de secours avant. 8- Torpilles de réserve. 9- Panneau de chargement des torpilles. 10-Tranche avant (torpilles). 11- Batterie avant. 12- Loch hydrodynamique. 13- Ballast principal. 14- Cabestan et son moteur. 15- Bouteilles d'air HP. 16- Deuxième tranche (locaux vie) 17- Batterie arrière. 18- Répétiteur gyrocompas, et sextant sur cardan. 19- Périscope TV MT-70-8 20- Périscope PZNG-8. 21- Poste de commandement. 22- Troisième tranche (Central). 23- Central. 24- Périscope visée astrale. 25- Sextant radio astronomique SAÏGA. 26- Cadre du radio-goniomètre ZAVESA . 27- Antenne du radar. 28- Schnorchel. 29- Antenne ESM / ECM « ZALIV-P ». 30- Quatrième tranche (missile avant). 31- Tube missile. 32- Cinquième tranche (missile arrière). 33- Sixième tranche (auxiliaires). 34- Soute gazole. 35- Sixième tranche (réacteurs). 36- Réacteur. 37- Générateur de vapeur. 38-Échangeur de chaleur. 39- Pressuriseur. 40- Huitième tranche (Turbine avant). 41- Turbine à vapeur. 42- Condenseur. 43- Manchon élastique. 44-Réducteur planétaire. 45- Butée principale. 46- Filtre à huile. 47- Neuvième tranche ( Turbine arrière). 48- Pompe du condenseur. 49-Turbo-générateur. 50- Sas plongeur. 51- Panneau arrière. 52- Moteur électrique de secours. 53- manchon élastique. 54- Dixième tranche (arrière). 55-Bouée de secours arrière. 56- Mécanismes du gouvernail et des barres de plongée arrières. |
²
|
|
|

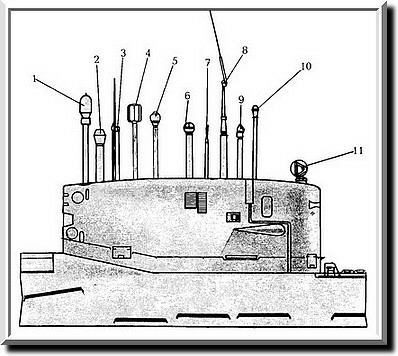

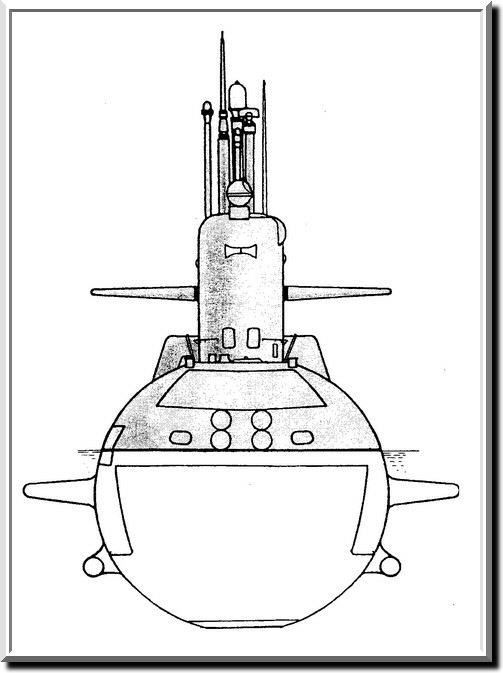

Classe 667A NAVAGA 1- Mât ESM / ECM « ZALIV-P ». 2- Schnorchel. 3- Mât de l'antenne radio « VAN-S » (elle masque l'antenne du radar « ALBATROS). 4- Mât du cadre du radio-goniomètre « ZAVESA-P ». 5- Antenne VAN-S 6- Périscope PR-14 de visée astrale. 7- Périscope PZNG-8M 8- Mât antenne télécommunications « IVA-M » 9- Périscope (optronique?) МТ-70-8. 10- Périscope PZNS-8. 11- Sextant radio-astronomique SAMUM |

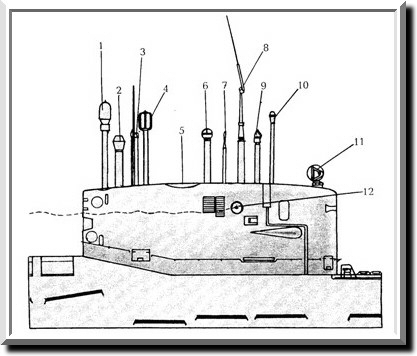

Classe 667AU NALIM 1- Mât ESM / ECM « ZALIV-P. 2- Schnorchel. 3- Mât de l'antenne radio « VAN-S » (elle masque l'antenne du radar « ALBATROS). 4- Mât du cadre du radio-goniomètre « ZAVESA-P » 5- Panneau du puits du radio-sextant « SAÏGA ». 6- Périscope PR-14 de visée astrale. 7- Périscope PZNG-8M. 8- Mât antenne télécommunications « IVA-M » 9- Périscope TV МТ-70-8. 10- Périscope PZNS-8. 11- Sextant radio-astronomique SAMUM (pas installé sur les derniers sous-marins construits). 12- Antenne remorquée VLF « FOSFOR » (Mise en place sur le pont avant l'appareillage, elle flottait dès que le sous-marin s'immergeait. (Installée sur les tous derniers sous-marins du projet). |
