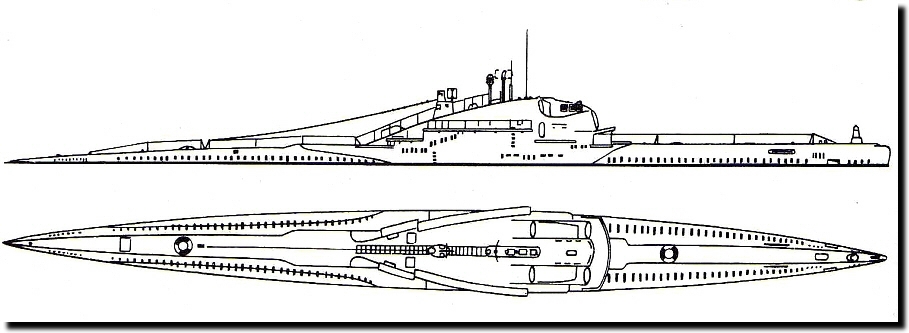

Croquis externes

Fourniture J. DESSOLY (merci !)

Création A VITYUZ

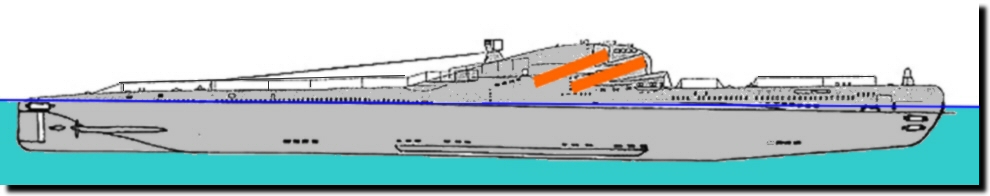

Croquis montrant l'emplacement des tubes missiles et leur inclinaison (en orange)

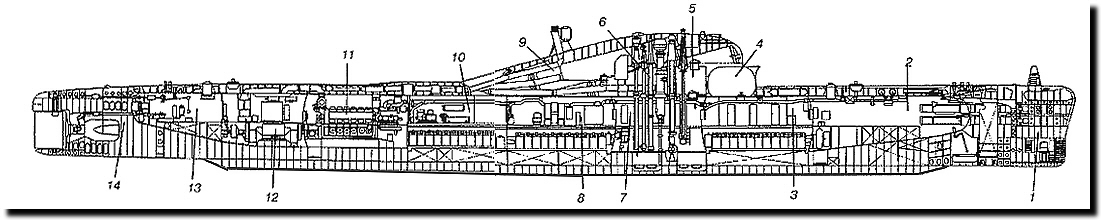

Aménagements intérieurs

1. Étrave avec les bases des sonars 2. Tranche torpilles 3. Locaux vie (au dessus de la 1ère batterie) 4. Locaux vie annexes 5. Kiosque 6. Mâts hissables 7. Central

8. Local des meubles missiles (au dessus de la 2ème batterie)  9. Tubes missile 10. Tranche des auxiliaires (au dessus de la 3ème batterie) 11. Tranche Diesel 12. Tranche moteurs électriques

13.Tranche arrière 14. Poupe

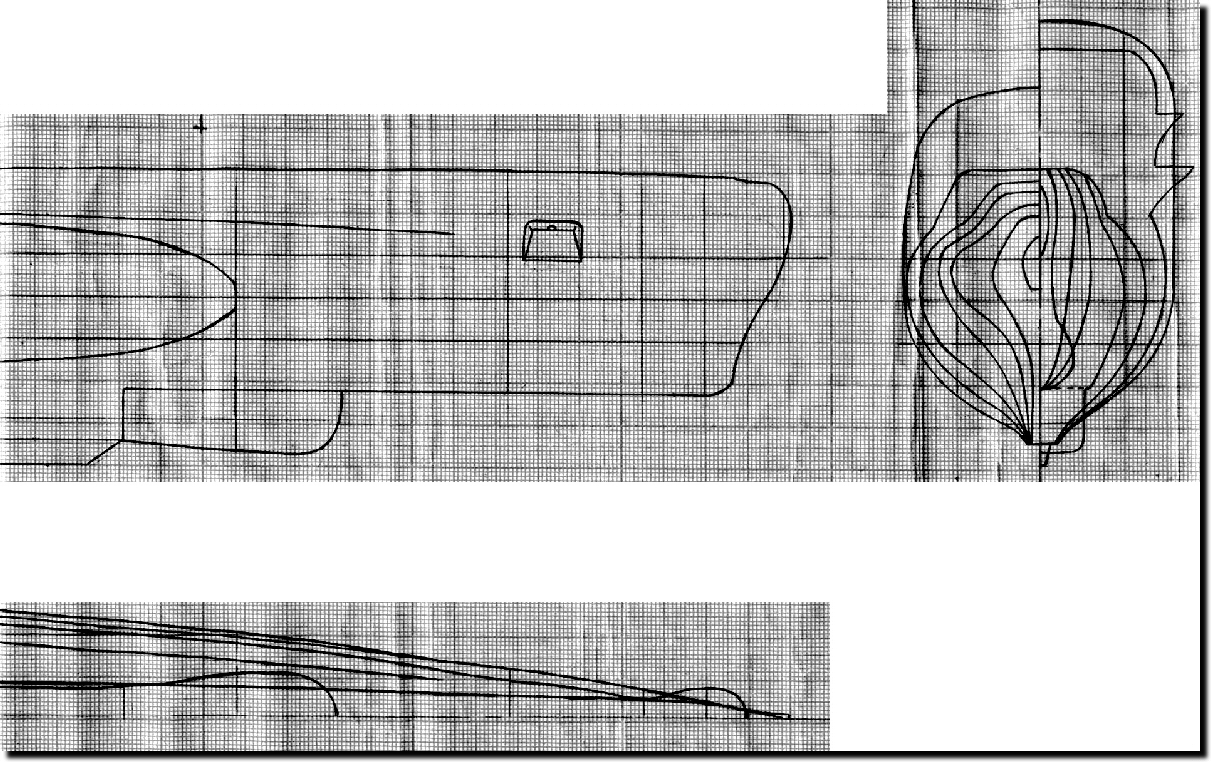

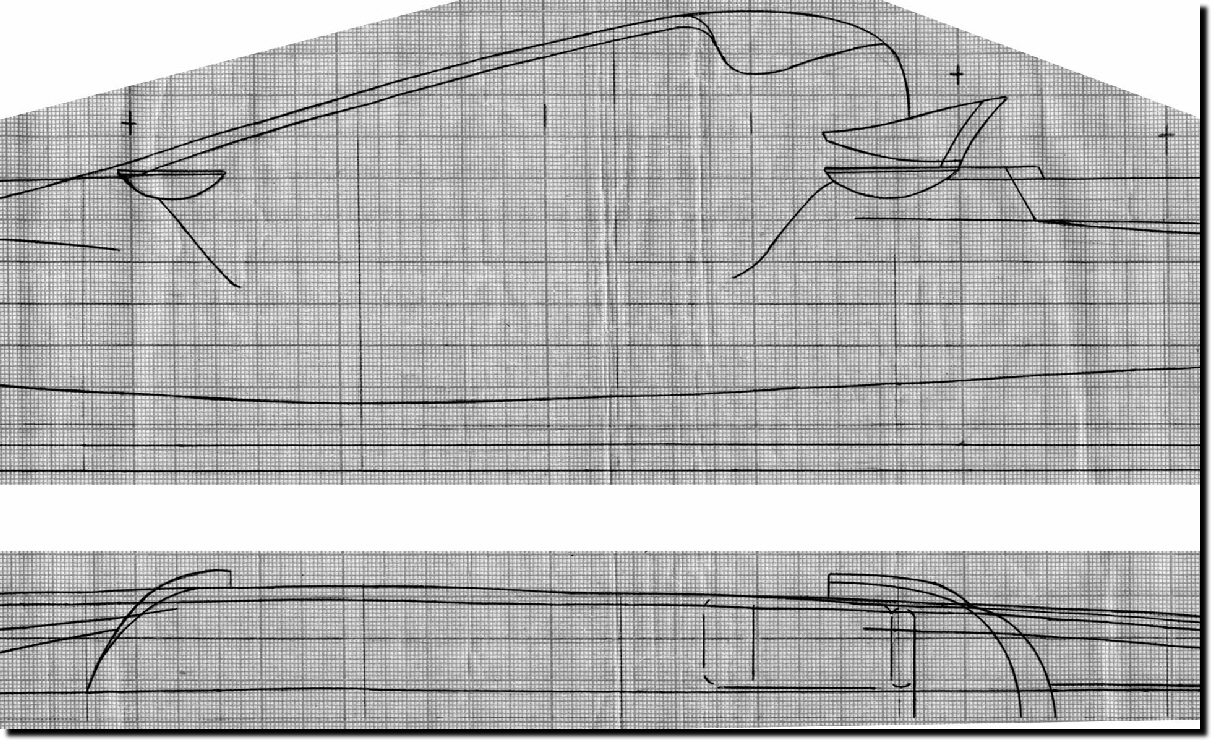

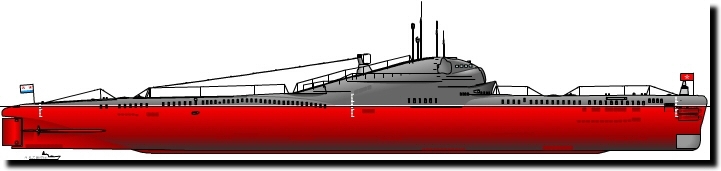

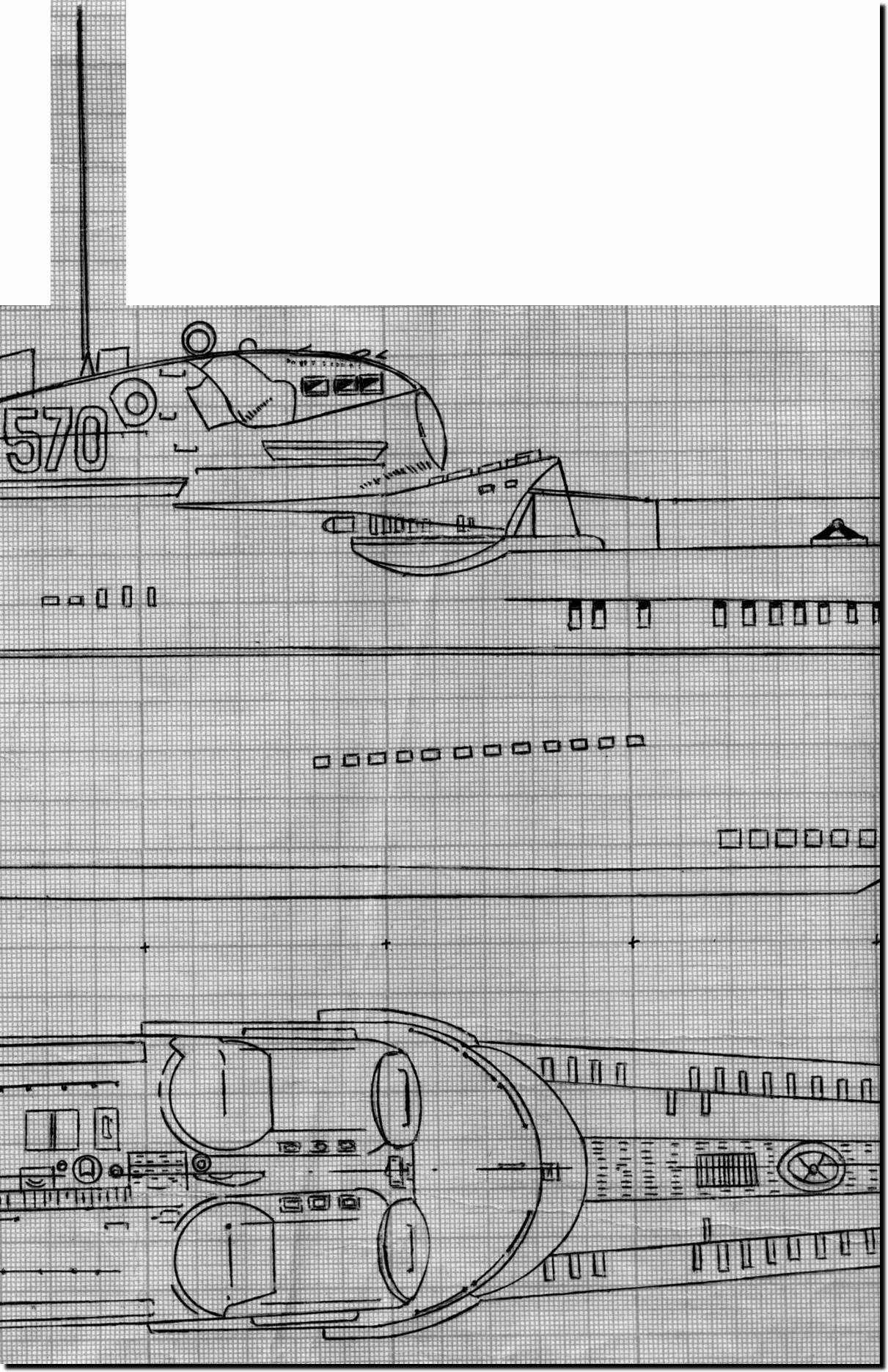

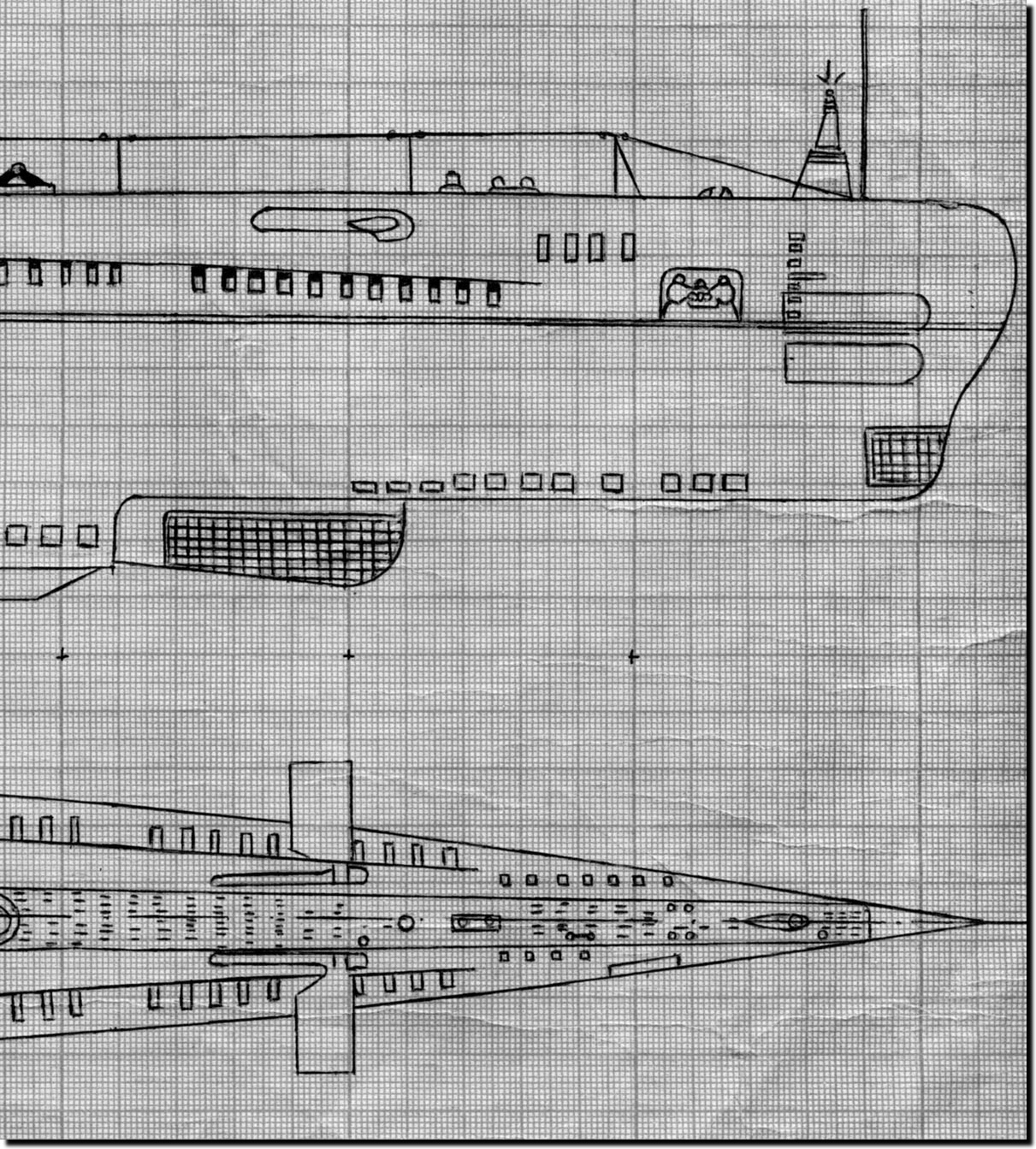

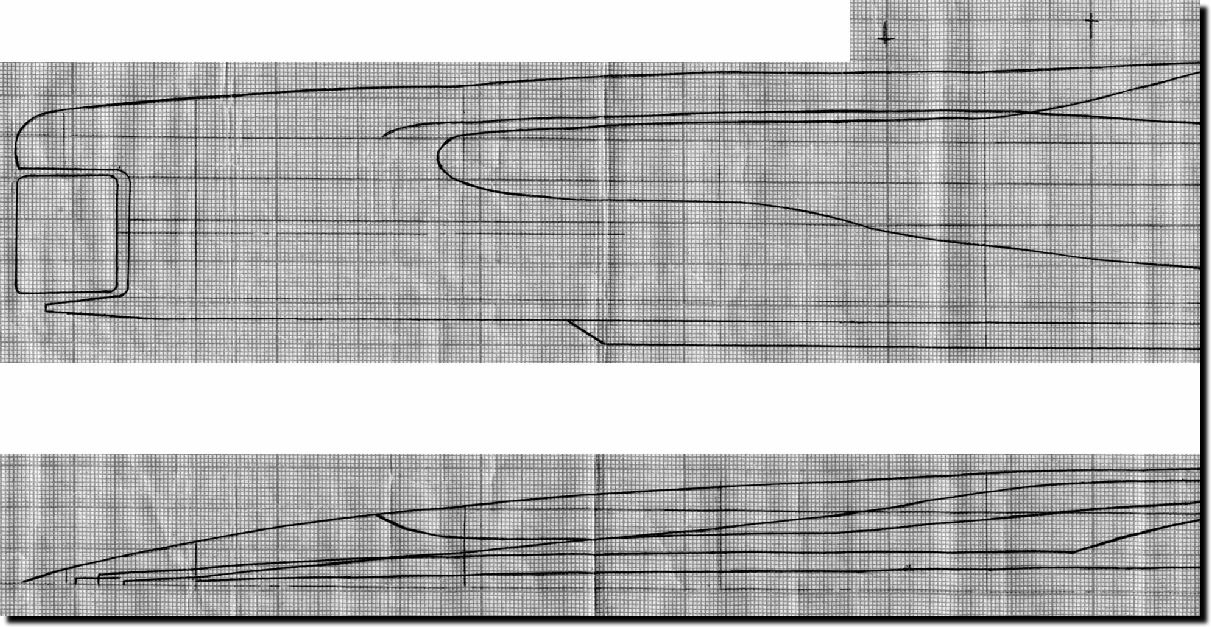

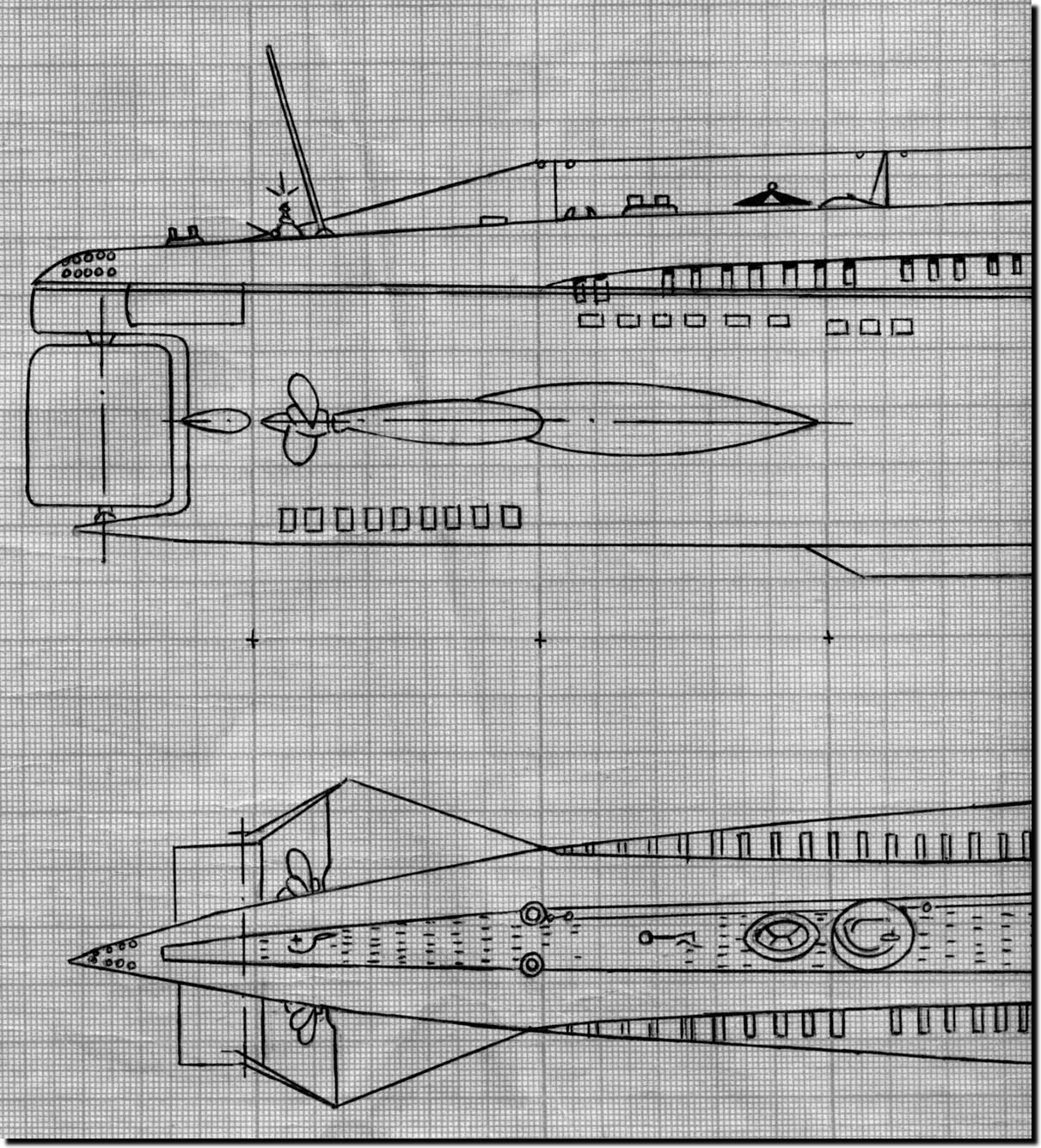

Autres croquis (pour passionnés de modélisme!)

Tous fournis par Wis

(Merci!)
