Dernière mise à jour: 3 janvier 2018
Toutes les illustrations sont tirées des documents cités en bibliographie
La tonture de l'avant est bien visible.
La ligne est assez fluide, après disparition des tubes lance-missiles et des déflecteurs de jet

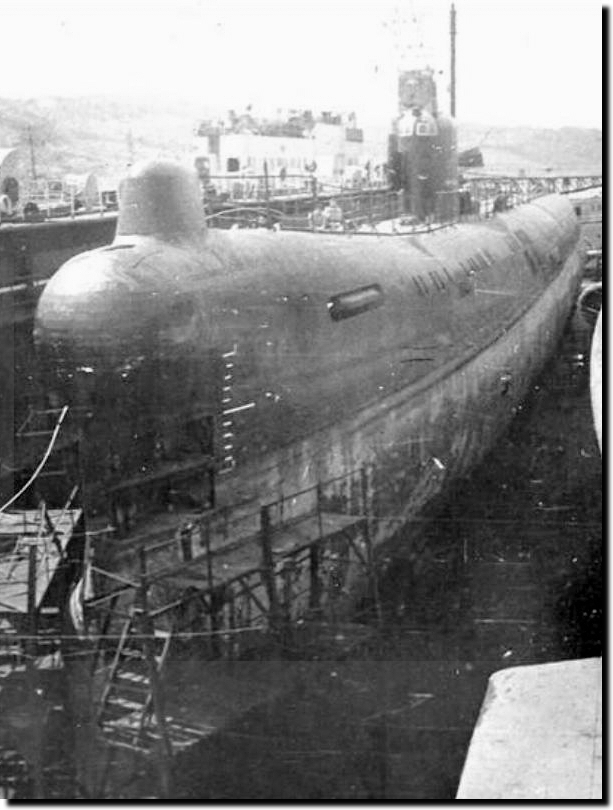

Au bassin
La pente de l'avant est plus évidente.

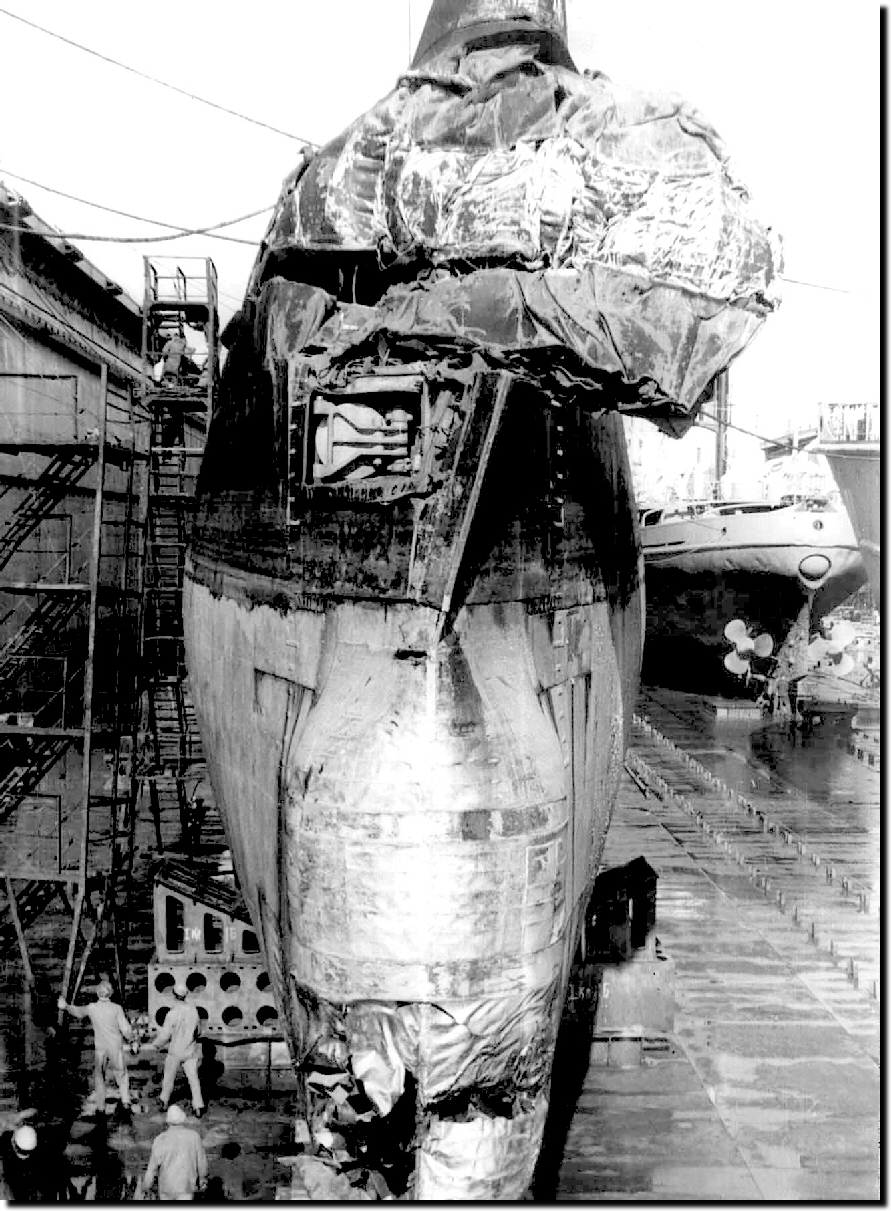

L'étrave du K-45 après sa collision avec le chalutier Novokachalinsk le 10 septembre 1981
La porte d'un tube lance-torpilles est bien visible
Evacuation des blessés du K-122, après l'incendie du 20 août 1980

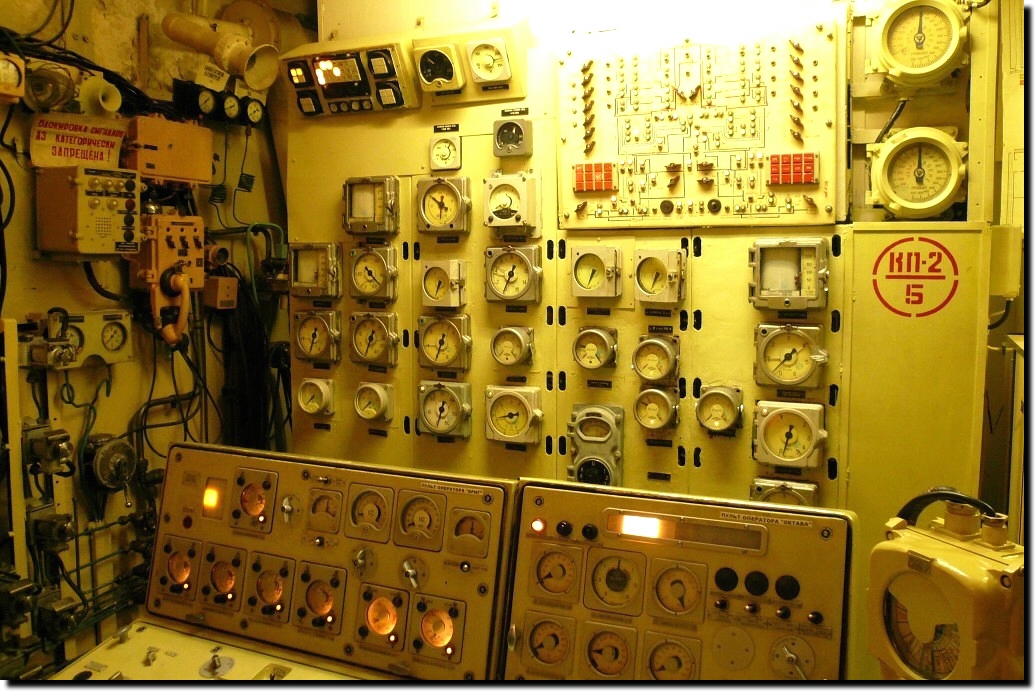

Simulateur de conduite des réacteurs
Les photos suivantes sont extraites d'un site aujourd'hui disparu
Attention, elles sont prises sur un sous-marin REFORME, pas en service

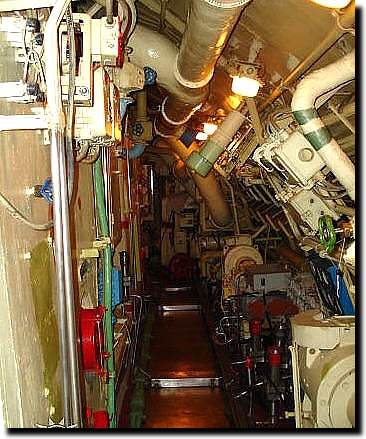

Tranche réacteur, vue vers l'avant

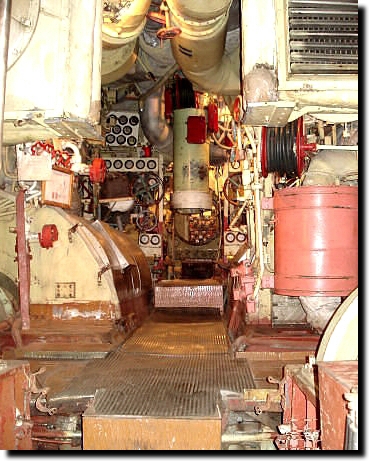

Tranche turbines

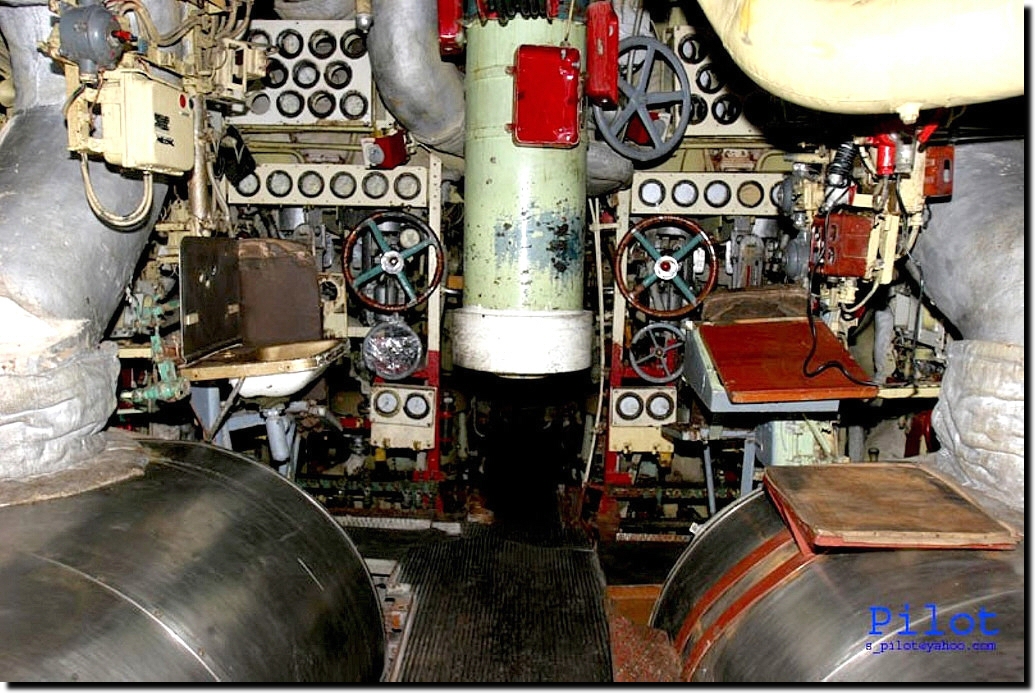

Autre vue de la tranche turbines

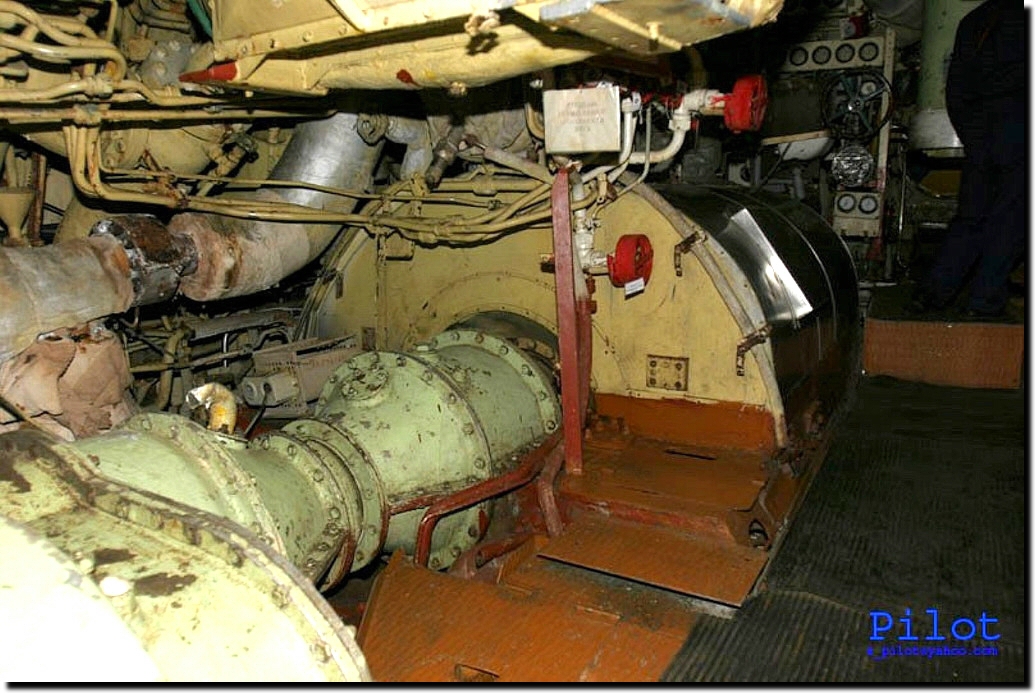

Turbine bâbord, vue en direction de l'avant

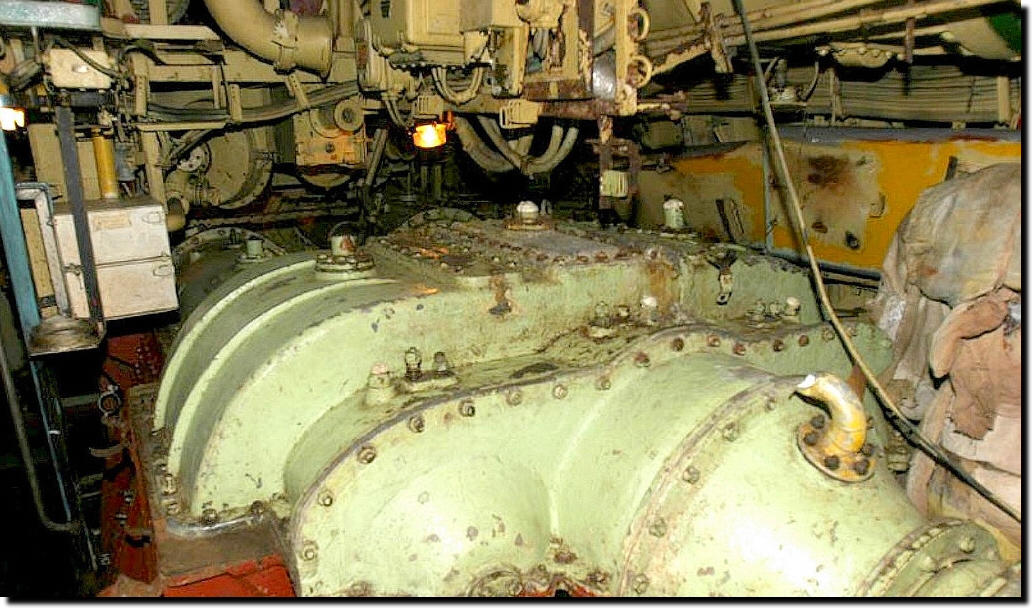

Réducteur bâbord, vue en direction de l'arrière
