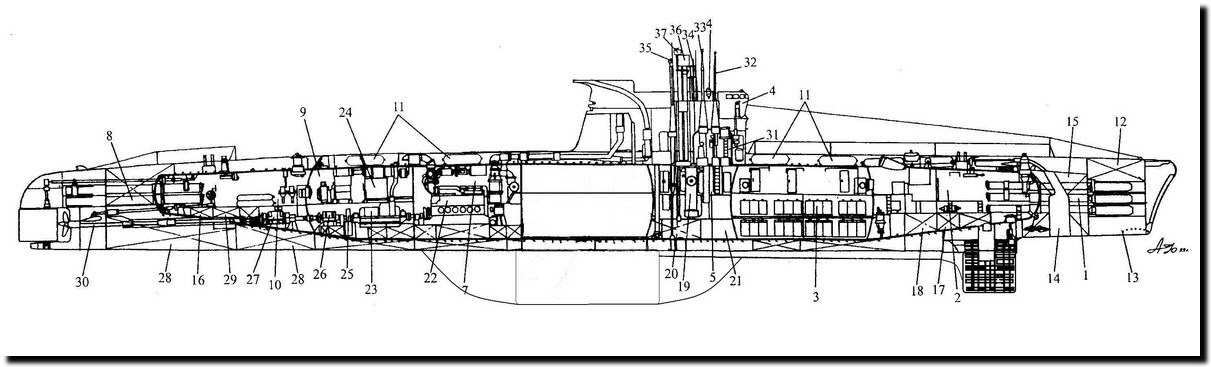

Schéma détaillé

1- tubes lance-torpilles avant   2- tranche 1   3- tranche 2 (accumulateurs et locaux vie)   4- répétiteur du gyrocompas   5- 3ème tranche (central)   6- 4ème tranche   7- 5ème tranche (moteurs Diesel)   8- tubes lance-torpilles arrière

9- 6ème tranche (moteurs électriques)   10- 7ème tranche (torpilles et locaux  vie)   11- bouteilles d'air HP   12- caisse de flottaison avant   13- base du sonar Mars   14- écubier   15- caisse de ballast n° 1   16- caisse  du collecteur incendie

17- caisse d'assiette avant 18- caisse d'eau distillée 19- puits du périscope d'attaque 20- caisse d'immersion   rapide   21- caisse de réglage 22- moteurs Diesel  37D   23- moteur électrique de propulsion PG 101

24- pupitre de commande des moteurs électriques   25- manchon d'accouplement pneumatique   26- butée   27- moteur électrique silencieux   28- caisse à combustible   29- caisse d'assiette arrière 30- arbre d'hélice

31- massif   32- antenne du répondeur Fakel-01  33-   périscope d'attaque   34- cadre gonio   35- antenne VAN   36- Schnorchel   37- antenne de l'intercepteur Nakat

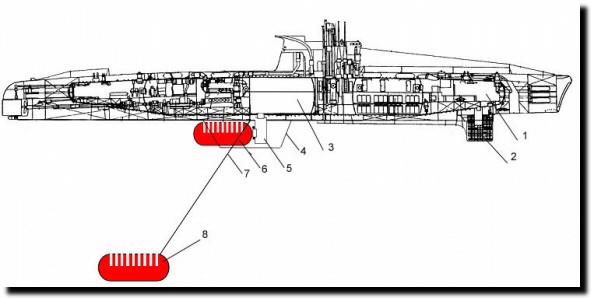

Schéma de mise en oeuvre de la capsule SELIGER

1- poste de repos des plongeurs 2- base du sonar d'observation de la capsule  3- tranche des appareillages et mécanismes de la capsule 4- carénage de recueil de la capsule

5- sas de communication avec la capsule 6- capsule en position de transport 7- câble de remorquage 8- capsule en position de travail
