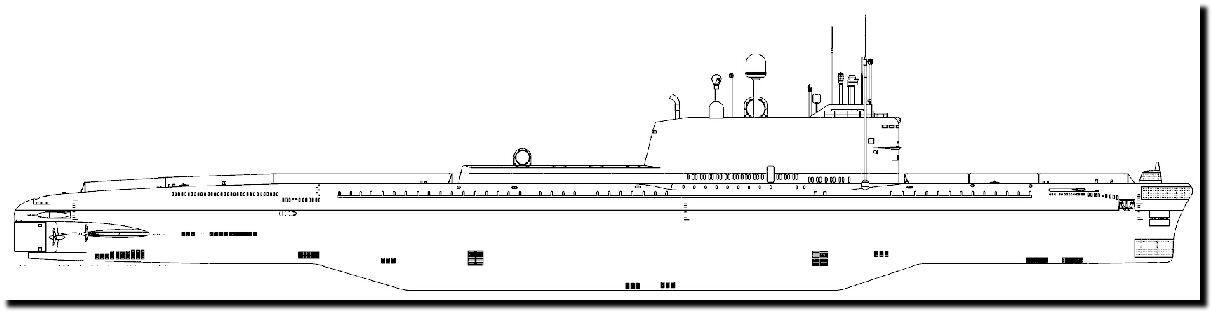

Cliquez sur l'image pour l'agrandir
Cliquez sur l'image pour l'agrandir
|

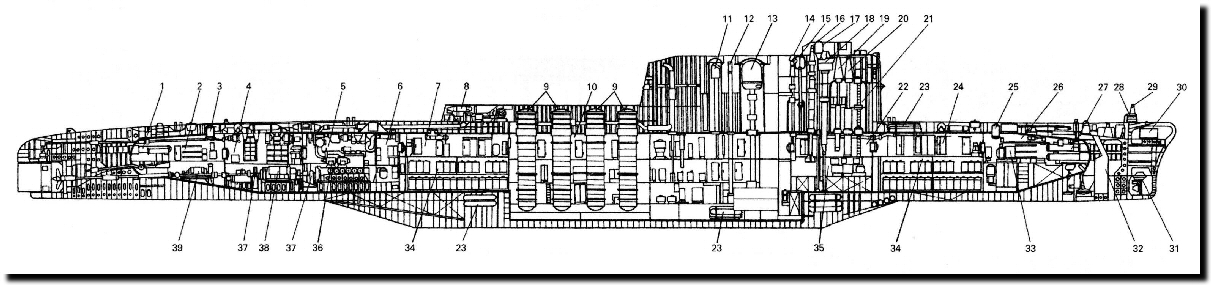

1.- tubes lance-torpilles arrière 2.- tranche torpilles arrière (locaux vie) 4.- tranche des moteurs électriques 5.- tranche des Diesel 6.- pupitre de commande à distance des Diesel 7.- tranche batterie arrière (locaux vie) 8.- antenne remorquée Paravan 9.- puits missile 10.- tranche missiles (tranche 3bis) 11.- mât du sextant radio-astronomique SEGMENT 12.- mât de l'antenne VAN 13.- mât de l'antenne SELENA (commune au système KASATKA-B-605 et au système PARUS) 14.- mât de l'antenne radar RLK-101 ALBATROS 15.- mât du cadre gonio PR-1 16.- mât de l'antenne ANIS 17.- mat du NAKAT-KM 18.- Schnorchel 19.- Périscope PZN-9 20.- mât du PR-12 LIRA-1 21.- kiosque 22.- troisième tranche (central) 23.- bouteilles d'air HP 24.- tranche batterie avant (locaux-vie) 25.- panneau avant 26.- tranche torpilles avant 27.- tubes lance-torpilles avant 28.- carénage de l'antenne du MG-15 Sviyaga-1 29.- carénage de l'intercepteur sonar MG-13M SVET-M 30.- carénage du sonar passif MG-10 FENIKS-M1 31.- base du sonar MG-200 ARKTIKA-M 32.- puits de l'ancre 33.- compresseur électrique d'air HP 34.- batterie 35.- Central 36.- Diesel 37D 37.- manchon d'accouplement 38.- moteur électrique PG-101 39.- moteur électrique PG-104 |
