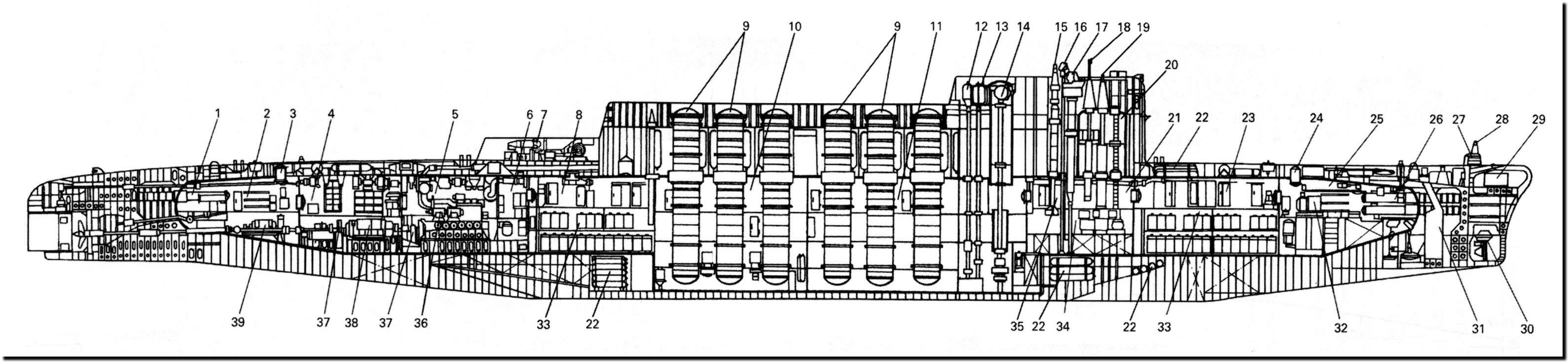

1.- Tubes lance-torpilles arrières 2.- Tranche torpilles arrière (locaux vie) 3.- panneau arrière 4.- tranche moteurs électriques 5.- tranche des Diesel 6.- pupitre de commande à distance des Diesel

7.- antenne remorquée Paravan 8.- tranche batterie arrière (locaux vie) 9.- puits missile 10.- tranche missile (4ème tranche bis) 11.- tranche missile (4ème tranche)

12.- mât de l'intercepteur guerre électronique MRP-10M Nakat-M 13.- mât du cadre gonio PR-1 14.- mât du sextant radio-astronomique Saïga 15.- mât de l'antenne Van

16.- mât du radar RLK-101 Albatros 17.- mât du schnorchel 18.- périscope PZN-9  19.- périscope de visée astronomique PR-12 Lira-1 20.- kiosque 21.- tranche du Central (troisième tranche)

22.- bouteilles d'air HP 23.- tranche batterie avant (locaux vie) 24.- panneau avant 25.- tranche torpilles avant (locaux vie) 26.- tubes lance-torpilles avant

27.- carénage du téléphone acoustique MG-15 Sviyaga-1 28.- carénage de l'antenne du MG-13M Svet-M 29.- base du sonar passif MG-10 Feniks-M1 30.- base du sonar MG-200 Arktika-M

31.- puits de l'ancre 32.- compresseur électrique d'air HP  33.- batteries 34.- centrale de cap et de verticale 35.- Central 36.- Diesel 2D42 37.- moufle d'accouplement

38.- moteur électrique PG-101 39.- moteur électrique PG-104
