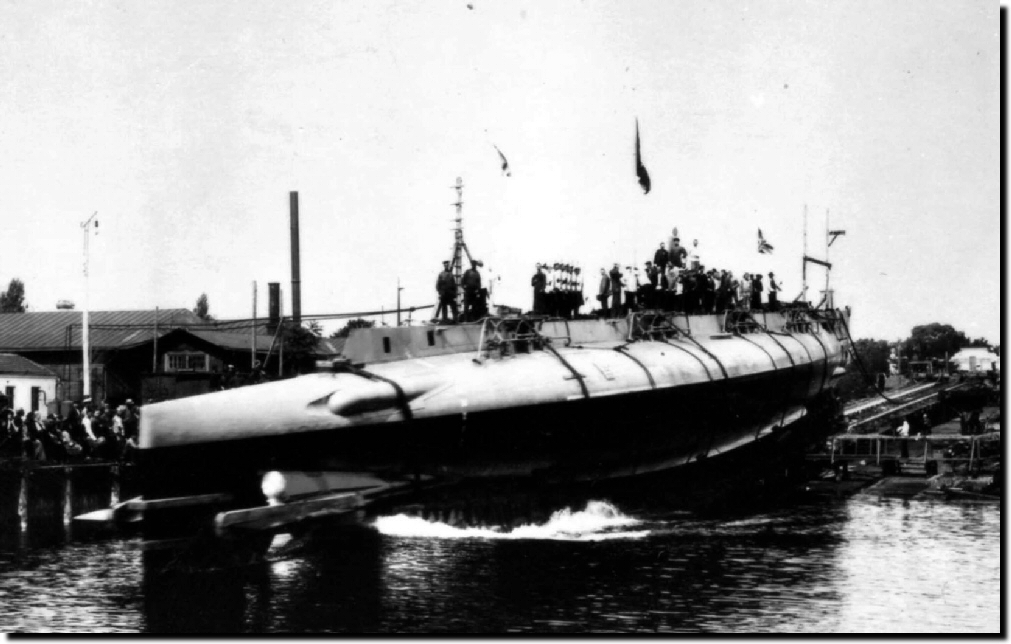

Narval au lancement
On voit bien l'extrémité arrondie du tube lance torpilles arrière tribord
Narval, après le lancement
On distingue sous la deuxième défense la palette repliée de la barre de plongée bâbord avant
Ainsi que l'extrémité du tube lance-torpilles bâbord avant, au niveau de la flottaison

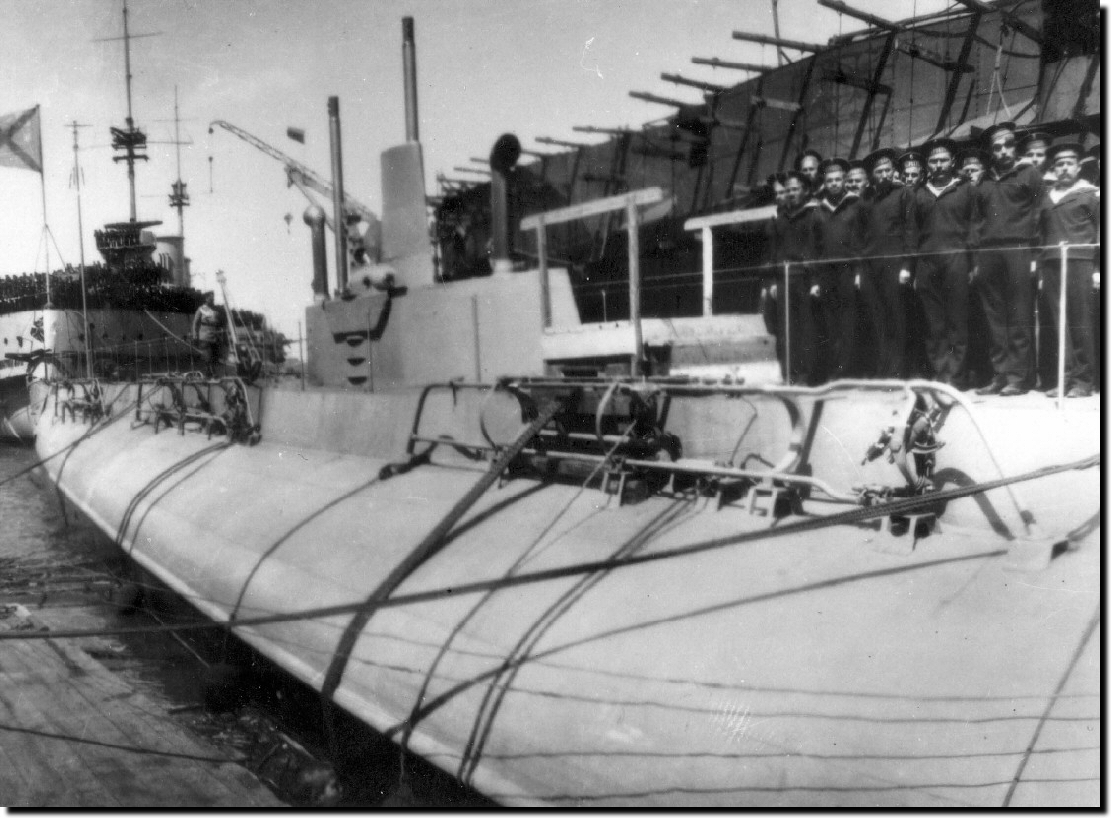

Narval au chantier lors de la présentation à Nicolas II
Les appareils Dzerwiecki sont vides

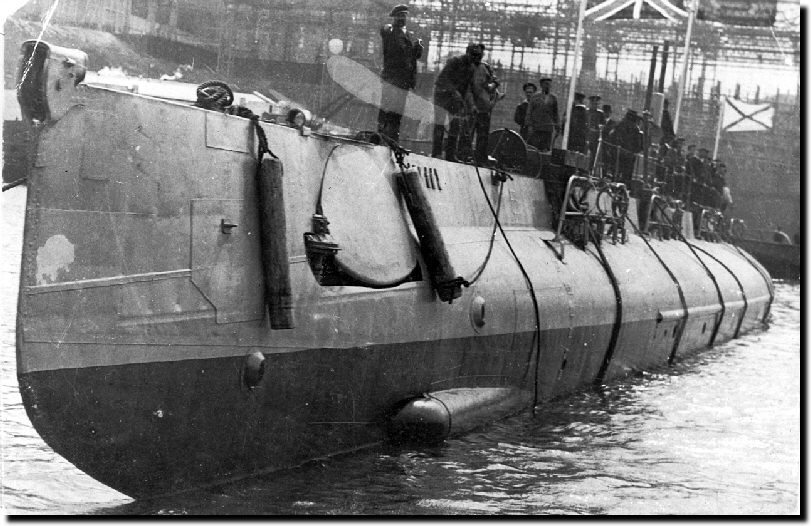

Le Narval à flot, toujours sans torpille.
La palette tribord de la barre de plongée tribord avant est ici encore repliée
