Après modification

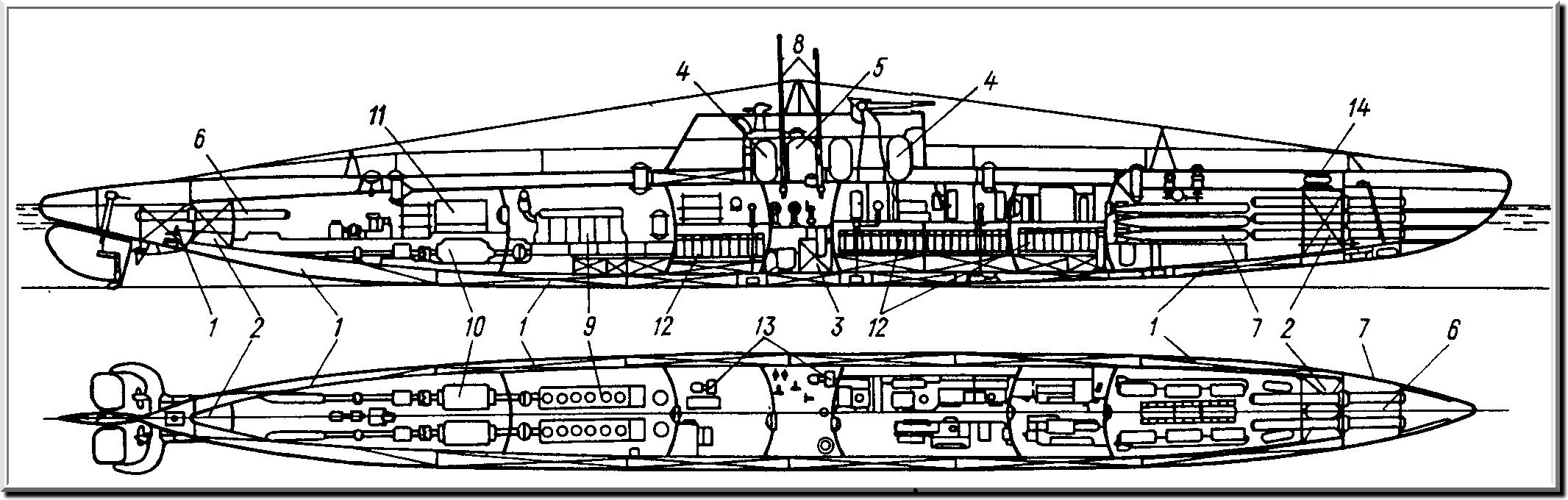

1- ballast principal. 2- caisses d'assiette. 3- caisse d'immersion rapide. 4- réserve de flottabilité. 5- poste de commandement. 6- tubes lance-torpilles.
7- torpilles de réserve. 8- périscopes. 9- Diesel. 10- Moteur électrique de propulsion. 11- pupitre de contrôle des moteurs électriques. 12- batteries.
13- turbo compresseurs d'air HP et BP. 14- mécanismes des barres de plongée avant.
NB: Schéma avant la modification, le massif étant très long.
Schéma avant la modification, le massif étant de grande longueur
Cliquez sur le schéma pour l'agrandir

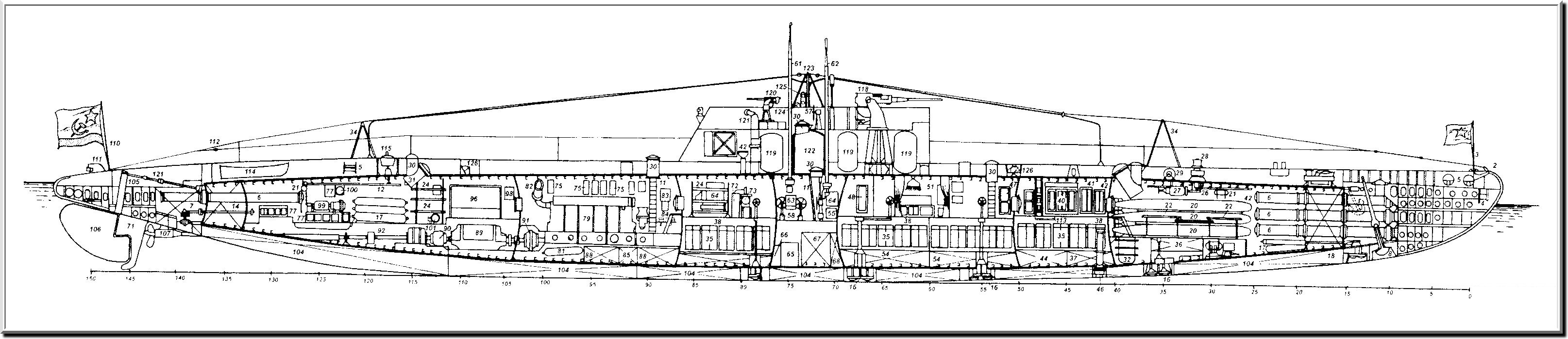

1- étrave. 2- anneau de remorquage. 3- mât de pavillon avant. 4- maille vide. 5- bittes d'amarrage. 6- tubes lance-torpilles. 7- caisses avant et arrière du ballast principal. 8- ancre sous-marine. 9- ancre de surface.
10- écoutille. 11- échelle. 12- poutre du palan de chargement des tubes lance-torpilles. 13- taquets. 14- caisses d'assiette avant et arrière. 15- mécanismes de commande des barres de plongée avant.
16- vannes Kingston du ballast principal. 17- bouteilles d'air HP. 18- bouteilles d'oxygène. 19- bouteilles d'air pour la chasse des torpilles. 20- torpilles de réserve.
21- palan de chargement des tubes lance-torpilles. 22- tables pour les repas équipage. 23- ?. 24- couchettes. 25- pompe de cale. 26 guindeau de l'ancre. 27- moteur électrique du guindeau.
28- cabestan. 29 tambour du câble de l'ancre. 30- panneaux d'accès. 31- panneaux de chargement des torpilles 32- caisse du loch Forbes. 33- bouilleur électrique. 34- support de l'antenne radio.
35. batterie d'accumulateurs. 36- caisse à eau douce. 37- caisse de compensation torpilles. 38- fosse des accumulateurs. 39- local radio. 40- local des appareils radio. 41- local d'écoute acoustique. 42- toilettes.
43. local des connections des batteries. 44- caisse alimentaire d'eau douce. 45- orifice d'aération des batteries. 46- ? 47- chambre du commissaire politique.
48- chambre du commandant. 49- poste du navigateur. 50- cuisine. 51- carré. 52- divan-lit. 53- ventilateur électrique général. 54- soute à combustible. 55- turbo-compresseur d'air HP.
56- moteurs électriques des barres de plongée. 57- barre du gouvernail. 58- volants des barres de plongée avant et arrière. 59- moteur des périscopes. 60- pompe d'assèchement centrifuge Rateau.
61. Périscope d'attaque (commandant). 62- périscope de veille. 63- panneau de contrôle des circuits électriques. 64- panneau de commande du compresseur d'air BP. 65- soute à munitions.
66- caisse d'immersion rapide. 67- caisse d'immersion rapide. 68- régleur. 69- artifices. 70- évacuation des gaz. 71- protection du safran. 72- pupitre de commande machine? 73- compas gyroscopique.
74- ventilateur général. 75- caisse des filtres de régénération de l'air. 76- répétiteur gyro? 77- coffres ? 78- batteries du gyro-compas. 79- diesel 42-B-6. 80- manchon d'accouplement de ligne d'arbre.
81- bouteilles d'air de lancement des diesel. 82- lignes d'échappement des Diesels avec leurs clapets. 83- caisse alimentaire pour l'huile. 84- filtre à huile.
85- caisse alimentaire en carburant. 86- refroidisseur d'huile. 87- séparateur d'huile Laval. 88- caisse à huile. 89- moteur électrique de propulsion. 90- manchon de débrayage. 91- palier de butée Mitchell.
92- butée de ligne d'arbre.93- ? 94- compresseur d'air HP. 95- pompe de cale. 96- pupitre principal de commande du moteur électrique de propulsion. 97- plancher amovible. 98. panneau de contrôle des batteries.
99- mécanisme du gouvernail. 100- panneau de commande des mécanismes du gouvernail. 101- ventilateur du moteur électrique de propulsion. 102- arbre d'hélice. 103- draille garde-main.
104- caisses du ballast principal. 105- mèche du gouvernail. 106- safran. 107- hélice. 108- mécanismes des barres de plongée arrières. 109- barres de plongée arrières. 110- mât de pavillon. 111- feu de poupe.
112- isolateur d'antenne. 113- chariot de déplacement des batteries. 114- chaloupe. 115- bouée de détresse. 116- draille d'antenne. 117- draille. 118- canon de 102 mm. 119- réservoirs de stabilité.
120- canon de 37 mm. 121- vérin du gouvernail. 122- poste de commandement. 123- mât d'antenne radio. 124- compas magnétique. 125- hydrophone supérieur. 126- purges du ballast principal.
