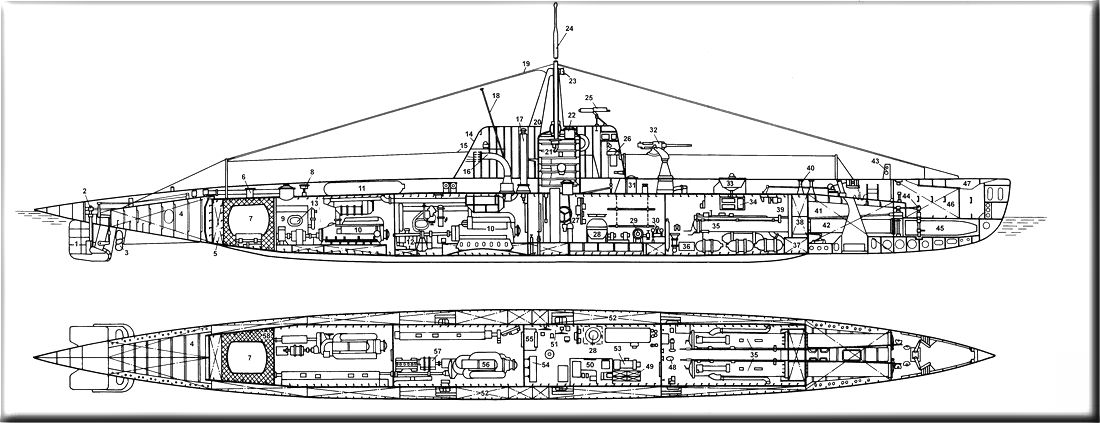

1- safran du gouvernail 2- presses des barres de plongée 3- hélice 4- caisse du ballast n°5 5- caisse d'assiette arrière 6- trappe de chargement de l'isolant de la réserve d'oxygène

7- citerne d'oxygène liquide purge du ballast principal 9- ? réchauffeur d'oxygène ? 10- Diesel M-50R 11- bouteilles d'air HP 12- moteur Diesel auxiliaire Ruston Herkules

13- système de chargement déchargement de la chaux pour les filtres 14- carénage du kiosque 15- filières garde corps 16- tube d'échappement des Diesel

17- puits d'admission d'air des Diesel (en surface) 18- mât de pavillon 19- antenne radio 20- puits du périscope 21- coque épaisse  22- panneau d'écoutille 23- feu de navigation

24- périscope 25- mitrailleuse de 7,62 mm 26- compas magnétique 27- barre 28-  compas gyroscopique 29- pompe de cale et d'assiette 30- vannes des circuits d'air HP et BP

31- caisson de munitions pour les premiers tirs 32- canon 21-K 33- bouée de détresse 34- casiers 35- tubes lance-torpilles 36- nourriture de réserve

37- caisse anti-bulles pour les tubes lance-torpilles 38- caisse d'assiette avant 39- moteur du treuil et réducteur 40- bollard éclipsable 41- caisse du ballast n°1

42- vanne Kingston de la caisse du ballast n°1 43- carénage de l'hydrophone acoustique 44- mécanismes d'ouverture des tubes lance-torpilles et de leurs protections externes

45- protection externe des tubes lance-torpilles 46- caisse de flottabilité 47- logement du croc de remorquage 48- poulaines sous-marines

49- caisson de munitions de 45 mm de réserve 50- local radio 51- commande combinée des barres de plongée 52- caisses latérales du ballast principal

53- moteur - générateur OPG-2 54- panneau de commande du système de propulsion 55- sas entre les tranches 2 et 3 56- tube d'échappement et silencieux des moteurs principaux

57- générateur MP-510 58- isolation thermique de la réserve d'oxygène
