Code OTAN: SS-N-4 Sark
Izdelie R [изделие Р]

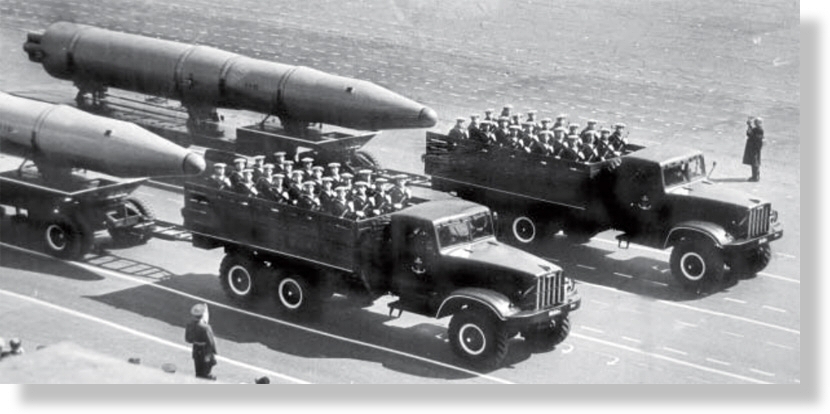

Version présentée à Moscou dans les années 60

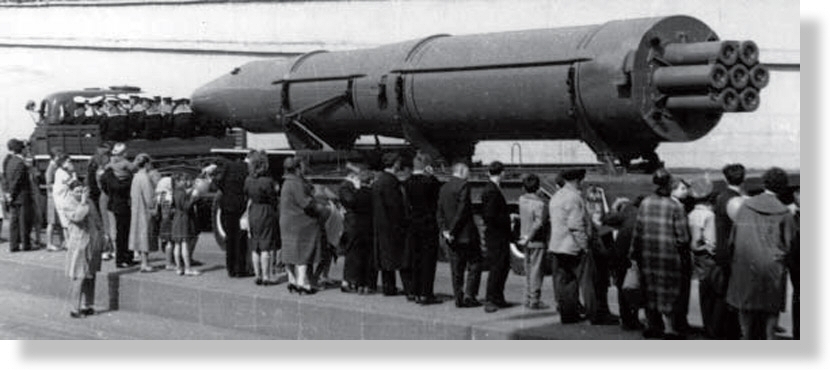

Maquette présentée à Leningrad dans les années 60

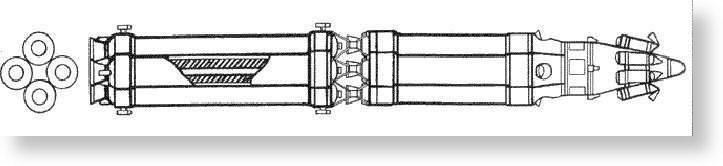

Version dite Neilon-B

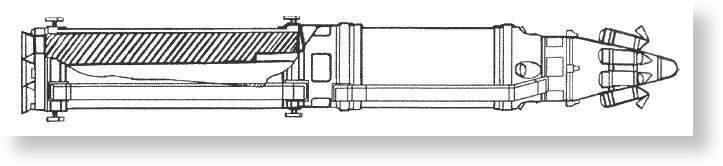

Version dite Neilon-S
Il s'agit de la première tentative soviétique de réaliser un missile à ergols solides pour sous-marin, d'une mise en oeuvre plus aisée et moins risquée que les missiles à ergols liquides, particulièrement à bord d'un sous-marin. Les recherches dans ce domaine sont autorisées par le décret 1032-492 du Conseil des Ministres du 5 septembre 1958. Le cahier de charges était identique à celui du missile R-21 du système d'armes D-4. Deux classes de sous-marins devaient en être équipés, la classe 629 Golf et la classe 685 Hotel.
Les travaux furent entamés selon deux axes parallèles: la mise au point d'un propulseur à poudre à double base balistique dénommé Nylon-B, ainsi qu'à plus lointaine échéance la mise au point d'un ergol mixte dénommé Nylon-S, à base d'acétate de furfuryle, de perchlorate d'ammonium et de nitro-guanidine. De son côté, le Nylon-B était basé sur une solution colloïdale de nitrocellulose dans de la nitro-glycérine, dérivée des poudres propulsives d'artillerie.
La première variante a d'abord été choisie pour un déploiement rapide du missile, avec des dimensions de tubes identiques à celle du missile R-13 (système D-2). Les essais devaient s'effectuer à partir du polygone d'essai de la marine (NIK), au cap Fiolent en Crimée.
La mise au point d'un ergol mixte se heurta à un grand nombre de difficultés scientifiques, techniques et technologiques qui dans les années 50 – 60 étaient au dessus des capacités de l'industrie soviétique. Le décret n° 656-267 du 18 juin 1960 étendait l'emploi de ce système sur les classes 667, dans la version avec tubes de lancement basculants.
Sept versions ont été étudiées, deux avec l'emploi du Nylon-B, et cinq avec l'emploi du Nylon-S. Dans tous les cas, le missile devait comporter deux étages, ainsi que des accélérateurs à poudre pour l'extraire du tube et l'emporter en surface.
Une série d'autres difficultés d'organisation s'y ajoutèrent.
La décision gouvernementale n° 316-137 du 4 juin 1961 arrêta les travaux sur le système d'armes D-6, jugé sans perspective d'avenir. Aucun lancement ne fut réalisé. Dans un premier temps, le système D-7 avec le missile RT-15M lui a été préféré. Cependant, des maquettes de l'une des versions du missile ont été présentées à plusieurs reprises soit sur la place Rouge le 7 novembre 1962 ou le 1er mai 1963, ainsi qu'à Leningrad en d'autres occasions.
Caractéristiques
|
|
Variante B |
Variante S |
|
Accélérateurs |
6 à 8 à poudre pour l'extraction du tube jusqu'à l'arrivée en surface |
|
|
1er étage |
4 moteurs à poudre balistique à double base Moteur entre 70 et 85 cm de diamètre Pression de fonctionnement 40 bar Durée d'impulsion 200 s Vecteur poussée contrôlé par des déflecteurs Contrôle hydraulique des tuyères |
4 moteurs à ergol solide mixte Pas d'autre détail |
|
2ème étage |
4 moteurs à poudre balistique à double base Même autres caractéristiques que ci-dessus |
Idem que ci-dessus |
|
Longueur totale (m) |
14,8 à 15 |
|
|
Diamètre maximal (m) |
1,85 |
|
|
Diamètre de la charge militaire (m) |
1,3 |
|
|
Charge militaire |
Izd. 43 ou 49 selon les documents de 0,3 à 1 Mt |
|
|
Masse maximale au lancement (t) |
21 à 22,5 t |
|
|
Porté maximale (km) |
800 |
1100 |
|
ECP (m) |
3 à 4000 m selon les documents |
|
|
Profondeur de lancement (m) |
40 à 50 |
|
|
Tubes |
SM-93 pour les classes 629, 658 et dérivés. SM-94 pour la version expérimentale (classe 613D6). SM-95 avec tubes basculants de l'horizontale à la verticale pour une première version de la classe 667A SM-113 pour une variante d'étude de la classe 667 |
|
Bibliographie
Les missiles balistiques de la flotte nationale de Yu.L. Korshunov et E.M. Kutovoy, Gangut, Sankt Petersburg, 2002
Les systèmes navals avec missiles balistiques de A.V. Karpenko et N.I. Shumkov, Moscou, 2009
Les missiles soviétiques et russes 1946 - 2000 de Mikhaïl Pervov, Moscou 1999
Оружие отетчвенного флота 1945 - 2000 А.Б. ШИРОКОРАД, ISBN 985-13-0183-3
