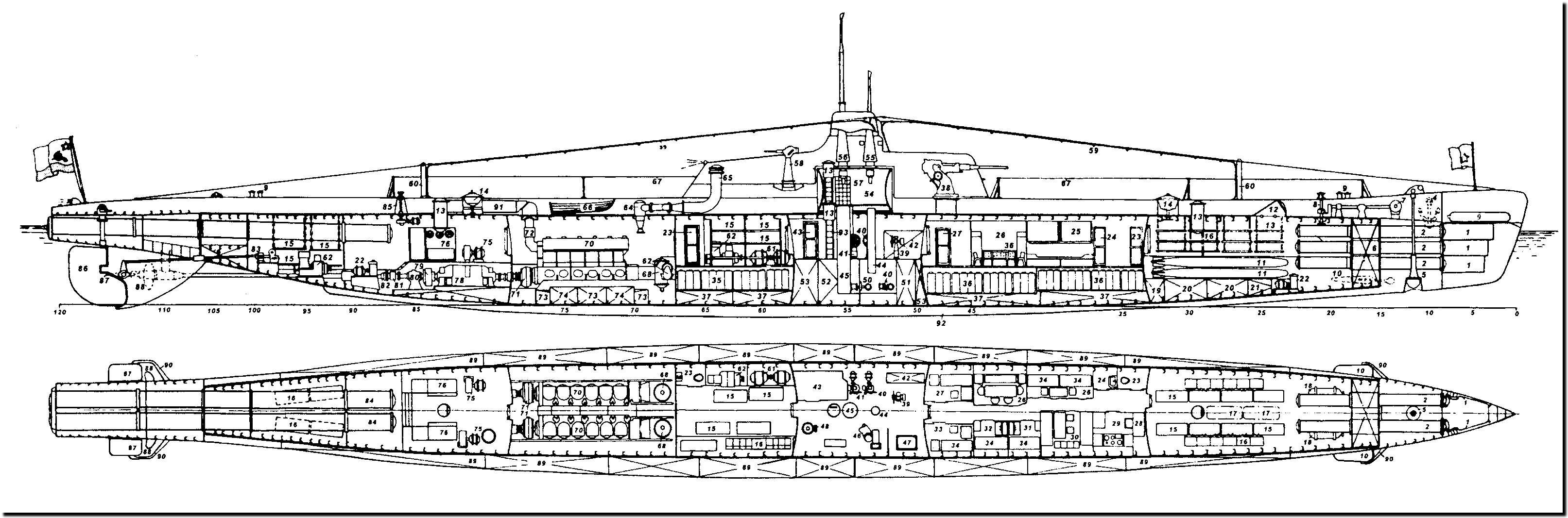

1. Protection des portes des TLT 2. Tubes lance-torpilles 3. bouteille d'air HP 4. ancre de surface 5. ancre sous-marine 6. caisses d'assiette avant et arrière 7. guindeau 8. mécanisme du guindeau 9. bittes à rouleau 10. barres de plongée avant 11. torpilles de réserve

12. panneau d'embarquement de torpilles 13. panneau d'évacuation 14. bouée téléphonique de détresse 15. couchettes 16. armoires 17. table 18. bouteille d'air des TLT 19. caisse à eau douce 20. caisse de compensation torpille 21. caisse du collecteur

22. pompe d'assèchement TP-18 23. latrines 24. douche 25. cabine de 4 places 26.carré 27. poste du navigateur 28. caisson à vêtements (de mer?) 29. cuisine 30. cabine à 5 places 31. cabine une place 32. cabine du commandant 33. quartier des starshines 34. divan

35. batterie 36. table 37. caisse à gazole 38. canon de 100 mm 39. barre du safran 40. volant des barres de plongée avant 41. volant des barres de plongée arrière 42. tableau électrique pour l'éclairage 43. PC radio 44. puits du périscope de veille

45. puits du périscope d'attaque 46. conduits de ventilation 47. table à cartes 48. pompe d'épuisement R-130 49. mécanisme de hissage du périscope de veille 50. mécanisme de hissage du périscope d'attaque 51. soute à munitions 52. caisse de réglage

53. caisse d'immersion rapide 54. kiosque 55. périscope de veille 56. périscope d'attaque 57. caisson des pavillons 58. canon de 45 mm 59. antenne draille 60. mâtereau d'antenne 61. régulateur de voltage 62. compresseur d'air HP 63. lavabo

64. clapet d'admission d'air pour les Diesel 65. conduit d'alimentation en air des Diesel 66. embarcation 67. filières garde-corps 68. refroidisseur d'huile 69. pompe à huile de secours 70. Diesel 42BM6 71. Manchon BAMAG avant 72. échappement des Diesel

73. caisse à huile usée 74. caisse à huile alimentaire 75. ventilateur des moteurs électrique 76. tableau de commande des moteurs électriques principaux 77. gyrocompas 78. moteur électrique principal 79. Manchon BAMAG arrière 80. butée Mitchell

81. paliers supports 82. frein de ligne d'arbre manuel 83.mécanisme des barres de plongée arrière 84. tubes lance-mines 85. treuil arrière 86. safran de gouvernail 87. barres de plongée arrière 88. hélices 89. caisses du ballast principal

90. protection ds barres de plongée arrière 91. silencieux des moteurs Diesel 92. quille d'échouage 93. échelle d'accès au kiosque
