Type SHCHUKA (ЩУКА) [Brochet]  Série 10Bis  (Х-бис серии) Schémas





Cherchez avec freefind



Dernière mise à jour: 19 juin 2016

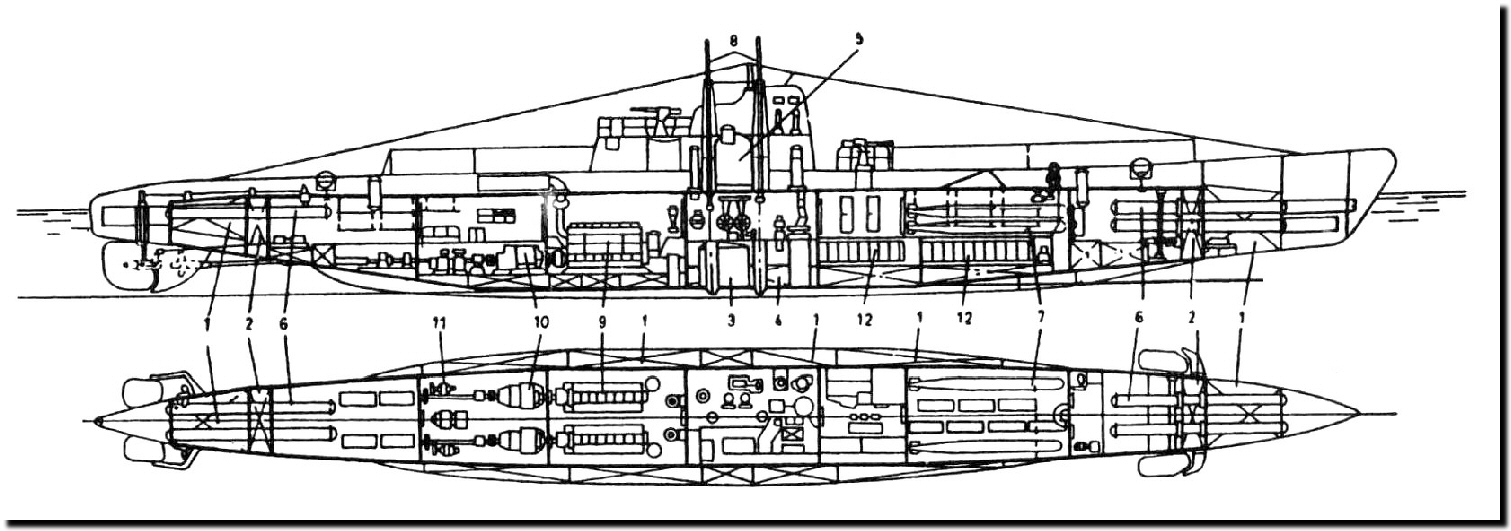

1.- caisses du ballast principal 2.- caisses d'assiette 3.- caisse de réglage 4.- caisse d'immersion rapide 5.- kiosque 6.- tubes lance-torpilles 7.- torpilles de réserve 8.- périscopes

9.- moteurs Diesel 10.- moteurs électriques principaux 11.- moteurs électriques silencieux 12.- batteries
